электрооптический поисковый ф. Barr amp; Stroud (на ПЛ Vastergotland вместо одного перископа на ПМУ установлена опытная телевизионная система обнаружения).

- состав навигационных средств…эхолот,

гидродинамический лаг и гирокомпас МК 29 ф. "Sperry"

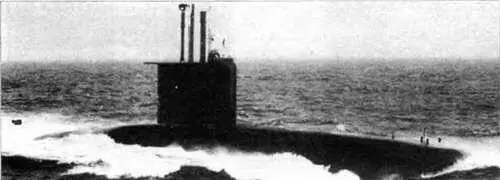

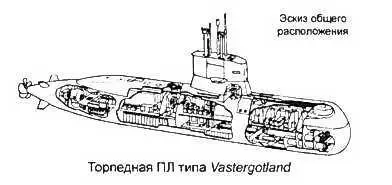

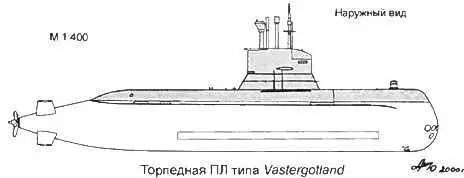

ПЛ предназначены для Балтийского моря и является дальнейшим развитием ПЛ типов Shoormen и Nacken. Имеют однокорпусную конструкцию. В носовой и кормовой оконечностях размещены ЦГБ. ПК собран из 4 секций по модульному принципу. Жилые помещения (6 кают) расположены на верхней палубе носового отсека. Имеется спасательная шлюзовая камера, наружный люк которой оборудован комингс-площадкой для стыковки со спасательным колоколом или подводным спасательным аппаратом. У ПЛ Х-образное кормовое оперение и рубочные носовые горизонтальные рули. Рули не выступают за габариты корпуса и не создают ограничений при швартовке или покладке лодки на грунт. Управление ПЛ автоматическое или ручное с использованием системы SCC-200 ф. SAAB. Работа ЭУ контролируется системой NDS-100.

По сравнению с ПЛ проектов А-12 м А 14, увеличен объем мероприятий по уменьшению уровней физических полей ПЛ, в т.ч. от обнаружения ИК приборами и газоанализаторами.

В ноябре 1999 г. ф. Kockums получила контракт на 75 млн. долл, на модернизацию двух ПЛ типа Vastergotland - Sodermanland и Ostergotland, предусматривающий, в частности, установку вспомогательной воздухонезависимой электроэнергетической установки "Stirling МКЗ".

Эта модификация "Stirling"-генераторов сейчас находится в опытной эксплуатации. От модификации "Stirling МК2", установленной на ПЛ Nacken и на серии ПЛ типа Gotland, "Stirling МКЗ" отличается способностью работать на большей глубине и с более низкими уровнями физических полей. Серийное производство начнется в 2002 г. Модернизированные ПЛ с установкой "Stirling МКЗ" вступят в строй в 2004 г. В 2005 г. ожидается оснащение этих ПЛ КР типа RBS-15 для стрельбы по береговым целям. В этом случае ПЛ будут также оборудованы системой GPS для точного целеуказания. Предусматривается установка не менее четырех ракет на корабль.

Основные ТТХ

Водоизмещение, т:

- надводное…1070(Л/ас/сеп-1218)

- подводное…1145 (Л/ас/сеп-1313)

Длина наибольшая, м…49,5 (Л/ас/сел-57,9)

Ширина корпуса наибольшая, м…5,7

Осадка средняя, м…4,1

Запас плавучести, %…ок. 9 (ПЛ

Nacken - ок. 9,8)

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…300

Экипаж, чел…19 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением*

- число ДГ…1

- число х мощность (тип)

дизелей в составе ДГ, л. с…1x1800

(MTU 16V 652 MB)

- число х мощность ГЭД, л. с…1x3000

- число гребных валов…1

- число х мощность

воздухонезависимой установки. кВт…2 х75 (" Stirling V4 - 275 MKL")

- число групп АБ х число

элементов в группе…2 х 84

Скорость полного хода, уз:

- надводная…12

- подводная…20

Вооружение Торпедное:

- число х калибр ТА, мм…6 х 533 и 2 х 400

- боезапас торпед…12

- тип торпед (калибр), мм…универсальные торпеды

тип 61В (533) или 61ЗТ (533) противолодочные тип 422 (400) или 431 (400)

- число мин, принимаемых

взамен торпед…12

- число минных контейнеров х

число мин в контейнере…2 х 24

Радиоэлектронное:

- тип АСБУ… "Ericsson IPDS"

(SESUB - 900С)

- тип ГАК…"STN - Atlas Electronic"

CSU-83, в составе. ГАС CSU 3-4 с носовой антенной, ГАС FAS 3-1 (пассивная) с бортовыми антеннами, ГАС "Plessey-Hydra" с ГПБА, станции целеуказания, ОГС, ЗПС

- тип РЛС (навигац.)…ф. Therma"

- тип СОРС…"Argo System AR-700-S5"

- тип перископов…ф. "Kollmorgen"

ПЛ предназначены для действия в Балтийском море и являются развитием ПЛ типа Sjoormen (проект А-12). Отличаются меньшими главными размерения-ми и большим объемом мероприятий по обесшумли-ванию и противоударной защите. Улучшена управляемость ПЛ на малых скоростях. Корпус облицован противогидролокационным покрытием.

ПЛ типа Nacken имеют однокорпусную конструкцию с ЦГБ, размещенными в носовой и кормовой оконечностях, Х-образное кормовое оперение и рубочные горизонтальные рули, 5-ти лопастной гребной винт. АБ установлена в двух противоударных модулях, что существенно упрощает процесс их замены и увеличивает взрывозащищенность корабля.

На ПЛ Nacken в 1987-89 гг. была установлена воз-духонезависимая ЭУ. Для этого в ПК был врезан дополнительный отсек длиной 8,4 м, на верхней палубе которого были установлены на виброизолирующих опорах два Стирлинг-генератора типа V4-275 МК,

* Мощность ПЛ Nacken с комбинированной ЭУ.

мощностью по 75 кВт каждый, и вспомогательные механизмы. В нижней части отсека - два цистерны с криогенным кислородом. Установка обеспечивает движение ПЛ в подводном положении на малых ходах и подзарядку АБ. Применение новой ЭУ увеличило время плавания ПЛ в подводном положении с 3-5 до 14 суток, а скорость хода на патрулировании с 3 до 5 уз, что значительно увеличило боевую эффективность ПЛ. Положительные результаты эксплуатации ПЛ Nacken с воздухонезависимой ЭУ позволили внедрить ее на ПЛ типа Gotland (проект А-19) и на модернизируемые ПЛ типа Vastergotland (проект А-17).

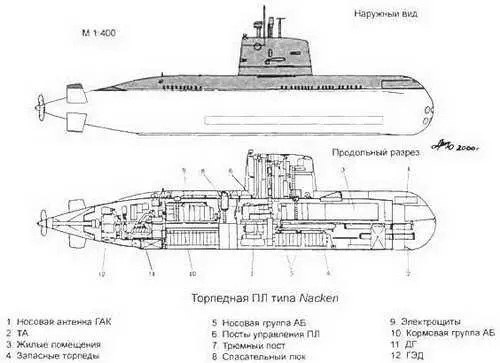

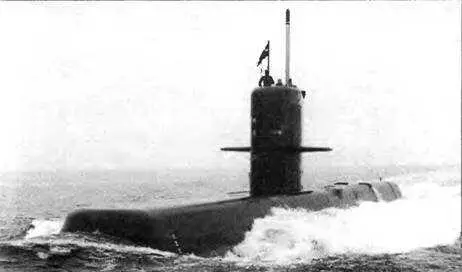

Торпедная ПЛ Nacken

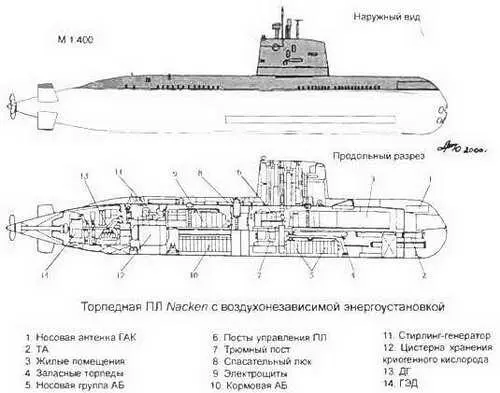

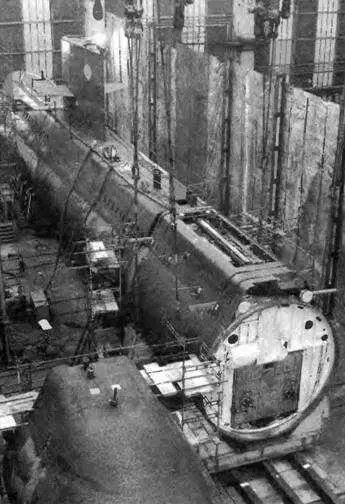

Установка на ПЛ Nacken Стирлинг-генераторной ЭУ

Основные ТТХ

Водоизмещение, т:

- надводное…1285

- подводное…1390

Длина наибольшая, м…59,5

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м…5,4

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел… 33 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:
