Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- надводная…11

- в режиме РДП…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…6000(8)

- экономическая подводная…400(4)

Вооружение Торпедное:

- число х калибр ТА, мм…8x533 -боезапас торпед…14

- тип торпед… AEG SUT (Германия)

Радиоэлектронное:

- тип АСБУ…"Signaal М8 Mod 24"

- состав ГАС…CSU 3 с трактами ШП,

ЭП, ОГС ф. "STN Atlas Elektronik GmbH"), ГАС DUUX 2 (ф. "Thomson Sintra")

- тип системы электронного

противодействия…"Thomson - CSF DR 2000 U"

- тип РЛС…"Thomson - CSF Calypso"

(навигац.) и СОРС

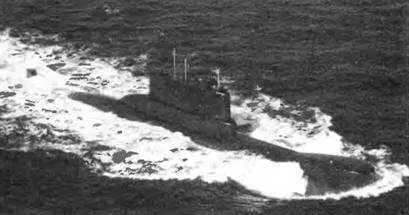

Находящиеся с 1977-1978 гг. в составе ВМС Эквадора две ДПЛ типа 209/1300 были построены в ФРГ. По наружному виду и основным ТТХ они близки к ДПЛ типа Sabalo ВМС Венесуэлы. В 1983-1984 гг. обе ПЛ находились на ремонте в Германии В настоящее время базируются на Guayaguil.

Основные ТТХ

Водоизмещение, т:

- надводное…540

- подводное…600

Длина наибольшая, м…48,5

Ширина корпуса наибольшая, м…4,8

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…

Экипаж, чел…30

Энергетическая установка:

- тип…ДЭУ

с полным электродвижением -число х мощность ДГ, кВт…2x405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600 (MTU 12V493 Az80)

- число х мощность ГЭД, л. с…1 х 1800

- число гребных валов…1

- число групп АБ х число

элементов в группе…3 х 126

Запас топлива, т…30

Скорость полного хода, уз:

- надводная…11

- подводная…17

Дальность плавания (при скорости хода, уз), мили:

- надводная…3600 (11)

- в режиме РДП…5000(6)

- подводная…200(5)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм…8x533

- боезапас ракет и торпед…10

- тип ракет…"Sub-Harpoon" (США)

- тип торпед…NT-37E (США)

Радиоэлектронное:

- тип СУО…TIOS

- состав ГАС…ГАК "STN Atlas Electronic"

CSU-3 (с носовой антенной, CSU 3-2) - ГАС EDO 1110 с бортовой антенной (ШПС), - ОГС "STN Atlas Electronic" IC-80

- тип РЛС…Kelvin-Hughes

1006 (навигация и поиск)

- тип СОРС… "Elbit Timnex 4СН (V) 1"

- тип перископов…ф. "Kollmorgen

тип 901 (атаки), тип 902 (поиска)

- навигационные средства…"Magnavox" SATNAV

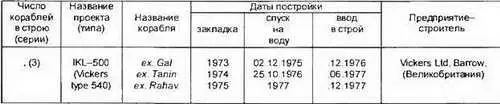

Заказаны в апреле 1972 г. и строились для ВМС Израиля фирмой "Vickers Ltd" (Великобритания) по лицензии ф. IKL (Германия), как 'Vickers Туре 540". Модернизировались в 1994 г., однако, в марте 1996 г. было объявлено, что эти ПЛ будут исключены из состава флота по мере вступления в строй ПЛ типа Dolphin германской постройки. В 1999 г. были проданы Израилем Эквадору. Предполагается, что из трех ПЛ, одна будет использована на запчасти.

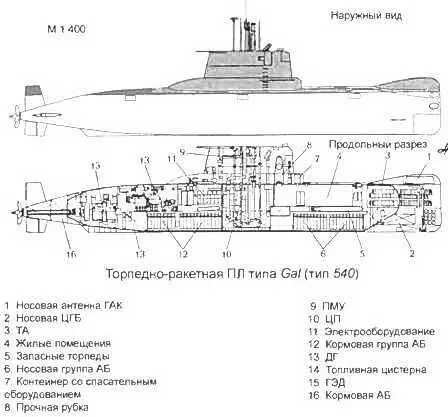

Конструктивно ДПЛ типа GAL представляют собой уменьшенную модификацию ПЛ типа 209. Ранее сообщалось о наличии на этих ПЛ ЗУР самообороны (система SLAM).

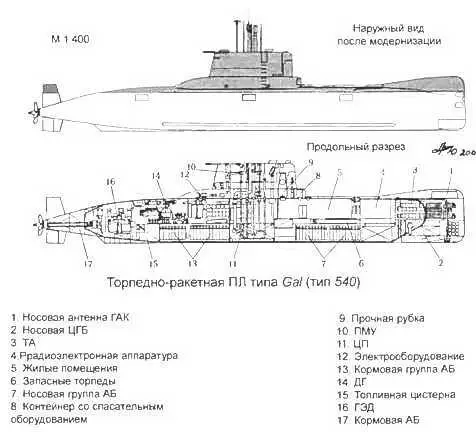

В 1987-1988 гг. торпедами NT 37Е были заменены устаревшие Мк 37. В 1994-1995 гг. были модернизированы СУО и системы обнаружения целей, и внедрены дополнительные меры по снижению помех работе ГАС и обесшумливанию.

В результате модернизаций ПЛ были удлинены в конце 80-х годов на 3,5 м, (длина ПК составила 32 м).

В 1983 г. было обеспечено использование с этих ПЛ ПКР "Sub-Harpoon" и соответственно модернизирована СУО и система стрельбы из ТА.

ТА обеспечивают торпедную стрельбу самовыходом.

Основные ТТХ

Водоизмещение, т:

- надводное…770

- подводное…964

Длина наибольшая, м…55,8

Ширина корпуса наибольшая, м…7,2

Осадка средняя, м… 5,5

Запас плавучести, %…25

Глубина погружения оперативная, м…300

Автономность, сут…28

Экипаж, чел…35

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…2 х 500

- число х мощность (тип)

дизелей в составе ДГ, л. с…2 х 800 ("Sulser")

- число х мощность ГЭД, л. с…1x2040

- число гребных валов…1

Запас топлива, т…

Скорость полного хода, уз:

- надводная…10

- подводная…16

- в режиме РДП…12

Вооружение Торпедное:

- число х калибр ТА, мм…6x533

- боезапас торпед…10

- тип торпед…тип 53 (СССР) или

тип 61 (Швеция)

- число мин, принимаемых

взамен торпед…20

Радиоэлектронное:

- средства навигации…гирокомпас, лаг, эхолот

- тип ГАК…"STN - Atlas Electronikr,CSU-3

- тип средств радиолокации…,…РЛС "Флаг",

СОРС "Накат"

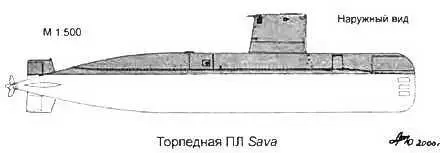

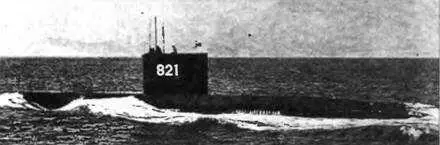

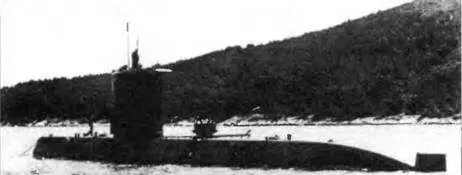

ПЛ Sava является дальнейшим развитием ПЛ типа Него}.

ПК (42,7 м х 5,05 м) изготовлен из стали с пределом текучести 56 кг/мм2. Легкий корпус - из стеклопластика.

Проект разрабатывался с учетом возможности поставки ПЛ на экспорт и представляет собой сочетание западных и советских технологий.

Первоначальное гидроакустическое вооружение советского производства: ГЛС типа МГ-15 "Геркулес" и ШПС типа МГ-10 "Феникс" было заменено на германский ГАК "STN - Atlas Electronic CSU-3.

Вторая ПЛ серии - Р 832 Drava с 1993 г. не эксплуатируется из-за отсутствия АБ.

Основные ТТХ

Водоизмещение, т:

- надводное…614,4

- подводное…704,6

Длина наибольшая, м…50,38

Ширина корпуса наибольшая, м…4,0

Осадка средняя, м…4,2

Запас плавучести, %…14,7

Архитектурно-конструк

тивный тип…двухкорпусная

Глубина погружения оперативная, м…150

Автономность, сут…ок. 28

Экипаж, чел…55

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x440

- число х мощность (тип)

дизелей в составе ДГ, л. с…2 х 540 ("Sulser diezel")

- число х мощность главных ГЭД, л. с…1 х 1560

- число ГЭД…1

- число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 60

Скорость хода, наибольшая, уз:

- надводная…12

- в режиме РДП…10

- подводная…15,3

Дальность плавания (при скорости хода, уз), мили:

- надводная…4100 (10)

- подводная…ок. 200 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…4x533

- боезапас торпед, ед…6
