Несмотря на общие конструктивные решения, серия ПЛ типа Yuushio делится на две под серии (2-ая, начиная с SS 576). ПЛ второй подсерии имеют водоизмещение на 50 т больше и большую глубину погружения за счет использования стали NS-80 с пределом текучести 80 кг/мм2. На всех ПЛ установлен ГАК модернизирован TAKZQQ-5B с ГПБА.

В 1996 г. и 1997 г. ПЛ SS 573 и SS 574 были переклассифицированы в учебные ПЛ ATSS 8006 и ATSS 8007. Начиная с 1998 финансового года, ПЛ выводятся по одной из состава флота.

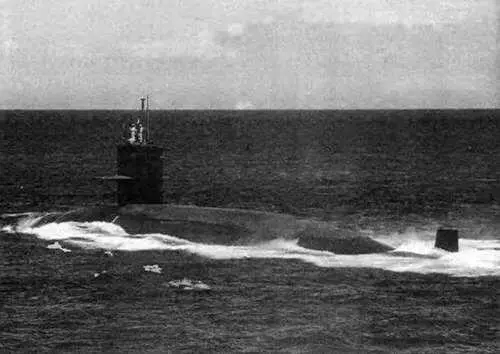

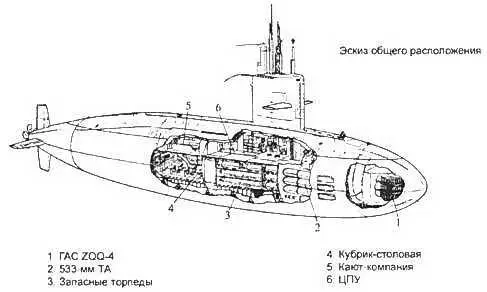

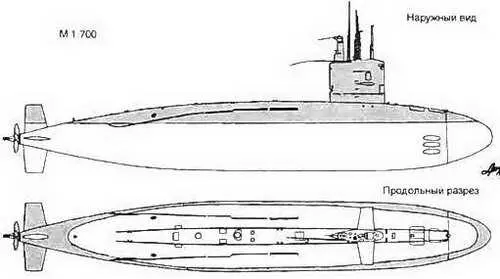

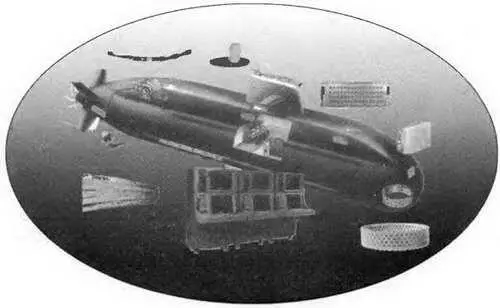

Торпедно-ракетная ПЛ типа Yuushio

Торпедно-ракетная ПЛ типа Yuushio

Страна Россия

Тип БР Модификация БР (год принятия на вооружение) РСМ-40 Мод. 1 (1974) Мод. 2 (1978) Мод. 3(1986) РСМ-50 Мод. 1 (1977) Мод. 2 (1979) Мод. 3(1982) Мод. 4 (1987) Мод. 5 (1990) РСМ-52 Мод. 1 (1983) Мод. 2 (1989) РСМ-54 Мод. 1 (1986) IVbg.2(1987) Мод. 3(1988)

Длина х диаметр БР, м Стартовая масса, т Тип двигательной установки Количеств о ступеней Максимальная дальность стрельбы, км Тип системы управления Тип головной части (количество БЧ) 13,4x1,8 33,3 ЖРД 2 7800-9100 астроинер-циональная МГЧ(1) 13,6 х 1,8 36,3 ЖРД 2 6500-8000 астроинер-циональная МГЧ(1), РГЧ (3-7) 16,0x2,4 90,1 РДТТ 3 8300 астроинер-циональная РГЧИН(Ю) 14,8 х 1,9 40,5 ЖРД 3 8300 астроинер-циональная РГЧ ИН(4)

Проект РПКСН Боекомплект БР 867Б 12 667БДР 16 941 20 667БДРМ 16

Страна США Франция Китай

Тип БР Год принятия на вооружение Trident 1 (С4) 1979 Trident II (D5) 1989 М4Л" N70-71 M45ffN75 1987 M51/TN75 после 2005 JL-1 1988

Длина х диаметр БР, м Стартовая масса, т Тип двигательной установки Количеств о ступеней Максимальная дальность стрельбы, км Тип системы управления Тип головной части (количество БЧ) 10,4 х 1,88 32,5 РДТТ 3 7400 астроинер-циональная РГЧ ИН (8) 13,5x2,1 59 РДТТ 3 12000 астроинер-циональная РГЧИН (8-12) 11,1 х 1,9 35 РДТТ 3 5300 инерциона- льная РГЧ ИН (6) около 50 РДТТ 3 5300 инерциона- льная РГЧ ИН (6) ок. 10х 1,5 15-20 РДТТ 2 1800 инерциональная МГЧ(1)

Тип ПЛАРБ Боекомплект БР Ohio (SSBN726-733) 24 Ohio (SSBN734-743) 24 L'Inflexible, Le Triomphant 16 Le Triomhant (после переобор.) 16 Xia (Туре 092) 12

* По данным:

1. Оружие России. Каталог. Том III. Корабли и вооружение Военно-Морского Флота. М., АОЗТ "Военный парад", 1997.

2. Кузин В. П. Никольский В. И. Военно-морской флот СССР. 1945-1991 гг… СПб, Историческое морское общество, 1996.

3. "Невский бастион", 1998вып. 2, СПб.

Страна Россия Франция Китай

Тип КР Год принятия на вооружение ПКР "Гранит" 1983 СКР "Гранат" 1991 ПКР "Exocet" (SM-39) 1984 nKPYJ8-2 (С-801) 1984-1985

Длина х диаметр, м Размах крыла, м Стартовая масса, кг Тип двигателей маршевого/стартового Максимальная скорость полета, М Максимальная дальность стрельбы, км Тип системы управления Тип (масса, кг) головной части Вид старта 10x0,85 2,6 7000 FflTT/РДТТ 2,5 550 И НС + АРЛГСН фугасная или ядерная (750) подводный, из ракетных контейнеров 8.1 х 0,53 3,3 1700 ТВД/РДТТ 0,9 3000 И НС + коррекция траектории полета фугасная или ядерная подводный из ТА 5.8 х 0,53 в капсуле 1350 ТРД/РДТТ 0,9 50 И НС + АРЛГСН полубронебойная 4›угасная(165) подводный, из ТА 6-7x0,53 ок. 1400 TFfl/РДТТ 0,9 40 И НС + АРЛГСН фугасная (165) подводный, из ТА

Проект, тип ПЛ 949А 971, 945, 945А, 671РТМК, 667АТ Rubis/Amethyste и др. франц. ПЛ Нал, Song

Страна США

Тип КР Год принятия на вооружение СКР 'Tomahawk" (TLAM-N) 1984 СКР 'Tomahawk" (TLAM) 1985 ПКР 'Tomahawk" (TASM) 1983 ПКР "Harpoon" "Sub-Harpoon" 1977

Длина х диаметр, м Размах крыла, м Стартовая масса, кг Тип двигателей маршевого/стартового Максимальная скорость полета, м Максимальная дальность стрельбы, км Тип системы управления Тип (масса, кг) головной части Вид старта 6,25x0,53 2,62 1485 ТРД/РДТТ 2500 И НС + TAINS ядерная (454) подводный, из ТА и вертикальных пусковых установок 6,25x0,53 2,62 1500 ТРД/РДТТ 0,7 1200 И НС + TAINS с GPS фугасная, кассетная (347) подводный, из ТА и вертикальных пусковых установок 6,25x0,53 2.62 1490 ТРД/РДТТ 0,7 460 И НС + АРЛГСН полубронебойная (454) подводный, из ТА 4,6x0,53 (в капсуле) 0,91 670 ТРД/РДТТ 0,9 130 И НС + АРЛГСН полубронебойная (227) подводный, из ТА

Тип ПЛ Los Angeles, Improved Los Angeles, Seawolf Los Angeles, Improved Los Angeles, Seawolf Los Angeles, Improved Los Angeles, Seawolf Los Angeles, Swiftsure Trafalgar и др.

* По данным

1. Оружие России. Каталог. Том III. Корабли и вооружение Военно-морского Флота М АОЗТ

2. Кузин В. П., Никольский В. И. Военно-морской Флот СССР 1945-1991 гг., СПб, Историческое Морское общество, 1996 3 Гусев А Н. Подводные лодки с крылатыми ракетами СПб Та лея-Принт" 2000 г

Тип (год принятия на вооружение) Калибр, (мм) Длина (м) Масса, Общая (кг) заряда (кг) Скорость хода, уз (Дальность хода, км) Предельная глубина хода, м Тип ЭУ Тип ССН Примечание

Россия

65-73 65-76 (1973) 650/ 11,0 7500 (ядерная 65-76) 50 (50); 30(100) Турбинная Прямоиду-щая (65-73) Акустическая (65-765 65-73 - прямоидущая газотурбинная торпеда калибра 650 мм с ядерной БЧ, 65-76 - модификация 65-73 с акустической системой СН и обычной или ядерной БЧ.

ТЭСТ-71 (1971) 533/ 7,9 1750/›200 40 (15); 35 (25) ок. 400 Электрическая Телеуправление; двух-плоскостная активно-пассивная акустическая Телеуправляемая торпеда, созданная на базе торпеды СЭТ-65. Суммарная длина проводной связи 20 км.

СЭТ-72 (1972) 400/ 4,5 ок. 700/ 60-100›40 (8)›400 Электрическая Двухплоско-стная активно-пассивная акустическая Первая отечественная универсальная торпеда. Оснащена серебряно-магниевой АБ с морской водой в качестве электролита. До 1991 г. неоднократно модернизировалась.

ВА-111 (1977) 533/ 8.2./. ок. 200 (11-15) ок. 400 Реактивная Прямоидущая Скоростная универсальная торпеда с реактивной СУ. РДТТ торпеды развивает тягу, обеспечивающую движение торпеды в газовой каверне.

УСЭТ-80 (1980) 533/ 7,9›2000/ 200-300 45-50 (ок. 20)›400 Электрическая Акустическая с наведением на кильватерную струю* двухплоскостная - активно-пассивная акустическая Универсальная торпеда калибра 533 мм. Имеет комбинированную ССН Благодаря ЭСУ сохраняет ходовые качества на всех глубинах боевого применения.

США

Мк 48 Мод. 1 Мод. 3 (1977) Мод. 4 Мод. 5 ADCAP 533/ 5,8 533/ 6,2 533/ 5,8 533/ 5,85 1600/ 120 1600/ 267 1600/ 120 1600/ 350 50 (46) 50 (46) 55 (38) 65 (50); 27,5 (65); 600 600 914 ок.1000 Поршневой двигатель Поршневой двигатель Поршневой двигатель Поршневой двигатель Телеуправление; активно-пассивная акустическая Телеуправление; активно-пассивная акустическая Телеуправление; активно-пассивная акустическая Телеуправление; активно-пассивная акустическая Тяжелая управляемая по проводам глубоководная торпеда. Дальность действия ССН не менее 3600 м на глубине ок. 750 м. Движитель насосного типа (pump jet). Двухсторонняя система связи. Промежуточная модификация перед ADCAP Установлена электроника с модификации ADCAP; имеет режим "выстрелил и забыл". Модернизированная торпеда Mk 48 с новой электроникой и ЭУ. Несмотря на специальную модификацию ADCAP Mod 5 имеет ограниченные возможности на мелководье Первоначально именовалась Mk 49
