Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Кроме того, на этих ПЛ на каждом борту установлены по 2 протяженные бортовые антенны - верхняя почти по всей длине ПЛ; широкоапертурная, с разнесенными антеннами по типу американской AN/DQG-5D - нижняя.

Лебедка ГПБА размещена в кормовой части надстройки. Антенна выпускается через специальное

устройство, расположенное между КГР правого борта и вертикальным рулем.

При строительстве ПЛ широко использованы шу-мопоглощающие элементы. Звукопоглощающие наружный покрытия позволяют снизить гидроакустическую заметность. Для снижения собственных шумов, механизмы ДЭУ устанавливаются на демпфирующих амортизаторах, предотвращающих распространение колебаний на корпус. Углы наклона плоскостей обшивки надводной части легкого корпуса и рубки обеспечивают уменьшение эффективной площади рассеяния, Срок службы ПЛ составляет 17 лет.

Гребной винт - 7 лопастной с большой откидкой лопастей.

Основные ТТХ

Водоизмещение, т:

- надводное…2450 (SS 589-2560)

- подводное…2750 (SS 589-2850)

Длина наибольшая, м…77,4 (SS 589-78,4)

Ширина корпуса наибольшая, м…10,5

Осадка средняя, м…7,7

Запас плавучести, %…12,2 (у SS 589-10)

Архитектурно-конструктивный тип…двухкорпусная

Автономность, сут…ок. 60

Экипаж, чел…75 (10 офицеров)

на SS 589-72 (10)

Энергетическая установка:

- тип…ДЭУ с пол ным

электродвижением

- число х мощность ДГ, кВт…2 х 1850

- число х (тип) дизеля, л. с…"Kawasaki" 12V-25/

25S или "Mitsubishi" MAN V8/V24 - 30 MATL

- число X мощность

(тип) ГЭД, л. с…2 х 3610

("Fuji" или "Toshiba") (установлен тандем)

- число групп (тип) АБ х число

элементов в группе…2 х 480 ("Yuaza")

Запас топлива, т…330

Скорость полного хода,

- надводная…12

- подводная…20

Вооружение Торпедное-ракетное

- число х калибр (тип) ТА, мм…6x533 (HU-603B) -общее число торпед и ракет…20

- тип ракет…UGM-1С "Sub Harpoon"

- тип торпед…Туре 89

Радиоэлектронное:

- тип АСБУ…AN/ZYO-2

- тип ГАК…ZQQ-5B, в составе: ГАС с носовой,

цилиндрической антенной; ГАС с пассивными бортовыми антеннами, ГАС ZQR-1 с пассивной ГПБА, ГАС миноискания, ГАС ОГС и ЗПС

- тип РЛС…JRCZPS-6

(навигация и обнаружение)

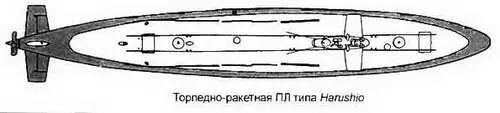

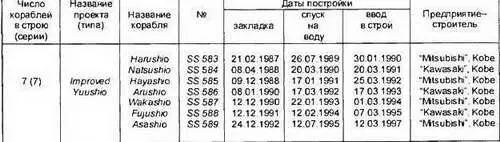

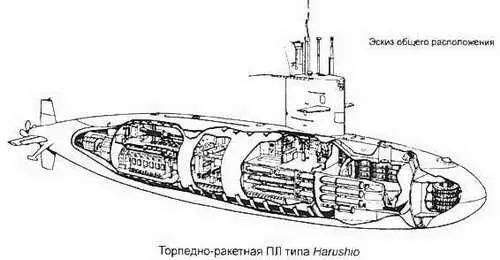

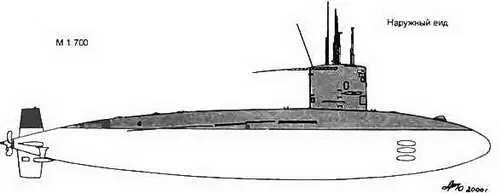

ПЛ Harushio являются развитием ПЛ типа Yuushio -т.н. проект "улучшенный Yuushio". В архитектурно-конструктивном плане ПЛ Harushio как и др. японские ДПЛ имеют хорошо обтекаемую форму наружного корпуса, свойственную современным одновальным ПЛ. ТА на ПЛ расположены под углом ДП. На ПЛ уже при проектировании была предусмотрена установка ПКР "Sub

Harpoon". Установлен ГАК ZQQ-5B с носовыми, бортовыми и гибкой буксируемой антеннами. Установлен новый комплекс РЭБ и приемная антенна дальней связи из подводного положения. Увеличена емкость АБ, снижены уровни подводного шума.

Последняя ПЛ серии SS 589 Asashio, которую можно рассматривать как опытную при переходе к серии

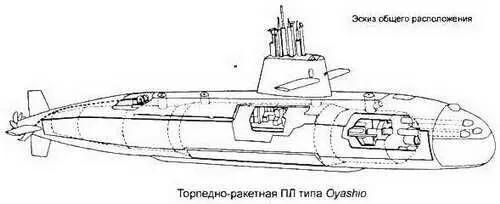

ПЛ типа Oyashio, отличается большим на 50 т стандартным водоизмещением, наличием противогидролокационного покрытия на корпусе, новой, более автоматизированной системой управления ЭУ и непроникающий в ПК перископом Mod 90 ф. "Kollmorgen". За счет более высокой степени автоматизации, экипаж сокращен на 3 чел., по сравнению с экипажами других ПЛ этого типа.

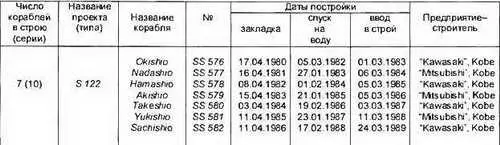

* Головная ПЛ серии Yuushio (SS 573) как и SS 574 Mochishio переклассифицированы во вспомогательные учебные ATSS 006 и ATSS 8007 (в августе 1997 г.), Setoshio (ex SS575) в марте 1998 г переклассифицированая в ATSS 8008, одновременно, в 1998 г. ATSS 8006 была исключена из состава флота.

Основные ТТХ

Водоизмещение, т:

- надводное…2200 (SS 574-576) 2300 (SS 577-582)

- подводное…2450 (SS 574-576) 2500 (SS 577-582)

Длина наибольшая, м…76,2

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…7,4

Запас плавучести, %…ок. 11 (ок. 9 SS 577-582)

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…350 (SS 574)/ 390 (SS 576)

Автономность, сут…ок. 60

Экипаж, чел…75 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность

(тип) ДГ кВт…2 х 1420 ("Kawasaki")

- тип х мощность(тип)

дизелей в составе ДГ л. с…2 х 1700 ("Mitsubishi MAN" V67V24 - 30 MATL 12V-25/25)

- число, тип и мощность ГЭД, л. с…2 х 3610 (Fuji")

(установлен тандем)

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

- в режиме РДП…13

Вооружение

Торпедное-ракетное:

- число х калибр ТА, мм…6 х 533 (HU-603)

- боезапас торпед и ракет…20

- тип ракет…ПКР типа UGM-84

"Sub Harpoon" (на SS 576-582)

- тип торпед…Туре 89, Туре 80, Туре 72

Радиоэлектронное:

- тип СБУ…ZYQ-1 с дисплеями типа S-95

- тип ГАК…"Hughes-Oki"ZQQ-5B.

ГПБА ZQR-1 (аналог американской AN/BQR-15)

- тип РЛС…JRC ZPS-6

(навигация и обнаружение) -тип СОРС…ZLA-6

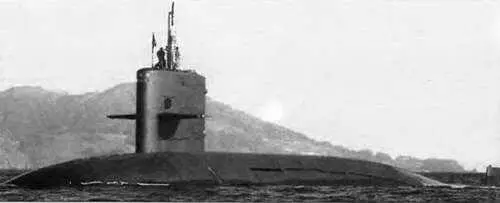

ПЛ типа Yuushio являются развитием ПЛ типа Uzushio (водоизмещение 2150/2460 т, Нопер = 210 м, вошли в строй в 1970-1977 гг.). ПЛ типа Uzushio были построены на основе проекта американских ДПЛ типа Barbel (2120/2640 т, запас плавучести 24,5%; 14/19 уз; Нолвр =210 м). Однако ПЛ типа Uzushio в ряде основных проектных решений существенно отличались от прототипа. Это были двухкорпусные ПЛ. ПК был изготовлен из стали NS-63 (японского аналога американской стали HY-80). Плоскими переборками ПК был разделен на 5 отсеков. Наружный корпус - т. н. "альбакоровской" формы. Для обеспечения высокой скорости полного подводного хода, два ГЭД мощностью по 3600 л.с. были установлены "тандем" (на исходной ПЛ Barbel был 1 ГЭД мощностью 4820 л. с). В отличие от ПЛ Barbel, на котором 6 ТА были установлены в носу в 2 ряда, на японских ПЛ ТА были установлены в средней части под углом 15° к ДП. Эти конструктивные решения сохранились и на ПЛ последующих серий типов Yuushio и Harushio. По характеристикам. РЭВ японские ПЛ близки к американским. По сравнению с ПЛ 1-ой серии - Uzushio ПЛ типа Yuushio имеют большую глубину погружения, улучшенное РЭВ, меньшую частоту вращения гребного винта. Все ПЛ оборудованы американской системой подачи воздуха на корпус, к лопастям и ступице ГВ - "Masker/Priair". Установлена буксируемая антенна связи в подводном положении.
