Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- число мин, принимаемых

взамен торпед…12

- ти торпед…тип 53 (СССР) или

тип 61 (Швеция)

Навигационное…гирокомпас, лаг, эхолот

радиопеленгатор

Радиотехническое::

- тип ГАК…"STN - Atlas Electronik"CSU-3

- тип РЛС…"Флаг", СОРС "Накат"

- тип перископов…зенитный и командирский

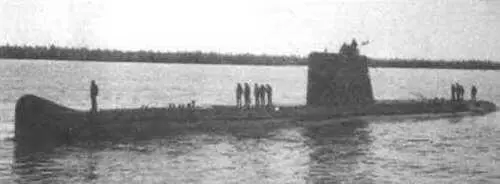

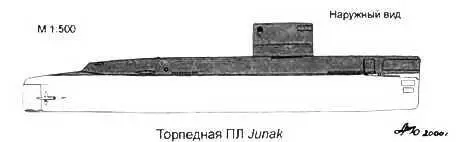

Вторая после ПЛ типа Sutjeska, серия ПЛ ВМФ Югославии.

Проектирование и строительство ПЛ Heroj велось с помощью специалистов из СССР и с применением советского комплектующего оборудования. По сравнению с ПЛ типа Sutjeska (2 ед., 820/945т, 1959-1960 гг.), ПЛ типа Heroj имеют значительно лучшие, с точки зрения гидродинамики форму корпуса и ограждения рубки. Экономическая скорость надводного хода ок. 9 уз, подводного - ок. 4 уз. Все механизмы установлены на противоударную амортизацию.

ПЛ не имеют камбуза. Условия обитаемости неудовлетворительны.

ПЛ этого типа послужили прототипом для ПЛ типа Sang-О ВМС КНДР.

По сообщениям ряда источников ПЛ Него; и Junak с марта 1993 г. не эксплуатируются из-за отсутствия АБ и запчастей. ПЛ (ex. - Uskak) восстановлена и введена в строй в 1994 г.

Торпедная ПЛ Heroj

Основные ТТХ

Водоизмещение, т:

- надводное…869

- подводное…1043

Длина наибольшая, м…57,8

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…4,6

Запас плавучести, %…ок.17

Архитектурно-конструктивный тип…полуторакорпусная

(одно-двухкорпусная)

Глубина погружения оперативная, м…300

Автономность, сут…30

Экипаж, чел…17 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 850

- число х мощность (тип)

дизелей в составе ДГ, л. с…2x1225

("SEMT-Pielstick" 12 PA4V185)

- число х мощность (форсажная/ продолжительная) ГЭД л.с…2 х 1300 / 800

- число гребных валов…2

- число групп АБ х число

элементов в группе…2 х 80

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…13,5

- подводная…16

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…2710(12,5)

или 10000 (7)

- в режиме РДП…3000 (10)

- подводная…300(3)

Вооружение

Торпедное-

- число х калибр ТА в ПК, мм…8 х 550

- число х калибр забортных ТА, мм…4 х 550

- боезапас торпед… 12

- тип торпед…ECAN Е15

ECAN L4/5 (Франция)

- число мин, принимаемых взамен торпед…12

Радиоэлектронное:

- тип СУО…"Trivetts-UEC",

(устанавливается DCSC-2)

- тип ГАС…"Thomson-Sintra DUUA-2"

(активно-пассивная) "Thomson-Sintra" DUUX-2 пассивного определения дистанции (заменяется на UEC)

- тип РЛС…"Thomson-CSF Calypso II"

(навигац поисковая)

- тип СОРС…ARUD (модернизирована

ф "Grinaker Electronics") -число перископов…2

- навигационные средства (состав)…системы

радионавигации DECCA и Loran, 2 эхолота, гидрокомпас, лаг, автопрокладчик.

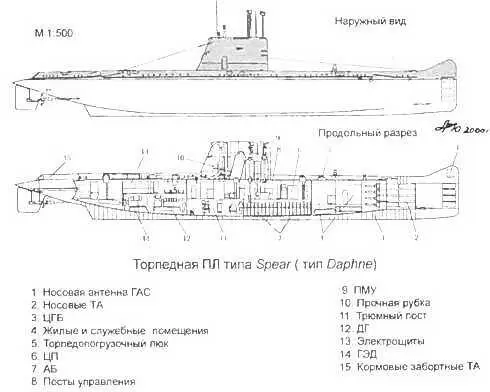

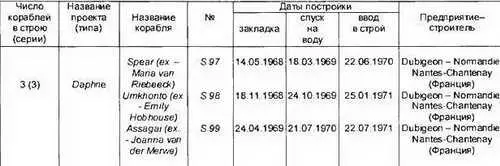

ПЛ были заказаны ЮАР во Франции в 1967 г. Подобны кораблям, построенным по проекту ПЛ Daphne для Франции, Португалии, Пакистана, а также ПЛ типа Daphne испанской постройки. Во второй половине 80-х годов проведена программа ремонта и модернизации ПЛ, направленная на увеличение возможностей систем оружия и РЭВ (в первую очередь, ГАС), а также на улучшение условий обитаемости экипажа. НА ПЛ S 98 был законен ремонт в июле 1988 г., на S 99- в конце 1990 г., a S 97 - в середине 1993 г. Срок службы ПЛ продлен до 2005 г. В конце 90-х годов на ПЛ заменены перископы, установлено модернизированное гидроакустическое вооружение, средства РЭВ и навигации.

Правительство ЮАР предполагает заменить в 2004-2006 гг ПЛ типа Spear на ПЛ типа 209, которые будут заказаны в Германии.

Основные ТТХ

Водоизмещение, т:

- надводное…2700

- подводное…3000

Длина наибольшая, м…81,7

Ширина наибольшая, м…8,9

Осадка средняя, м…7,9

Запас плавучести, %…11

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный)

Глубина погружения оперативная, м…350

Автономность, сут…90

Экипаж, чел…69 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1850

- тип х мощность (тип)

дизелей в составе ДГ, л. с…2 х 2380 ("Kawasaki" 12V-25/25)

- число, тип и мощность

(тип) ГЭД, л. с…2 х 3380 ("Fuji", "Toshiba")*

- число гребных валов…1

- число групп АБ х число

элементов в группе…2x240

Скорость полного хода, уз:

- надводная…12

- подводная…20

- в режиме РДП…

Дальность плавания, мили:

- подводная экономическая…450

Вооружение Торпедно-ракетное:

- число х калибр (тип) ТА, мм…6 х 533 (HU-603B)

- боезапас торпед и ракет,…20

- тип ракет… ПКР типа UGM-84

"Sub Harpoon"

- тип торпед… Туре 89

Радиоэлектронное:

- тип АСБУ…AN/ZYO-3

- тип ГАК…"Hughes-Окi" ZQQ в

составе ГАС с носовой антенной.

ГАС с протяженным бортовыми антеннами, широкоапертурной ГАС с разнесенными антеннами, -пассивной ГАС ZQR-1с ГПБА, ГАС ОГС и ЗПС

- тип РЛС…JRC ZPS-6 (навигация

и обнаружение)

- тип РЭБ…ZLA-7.

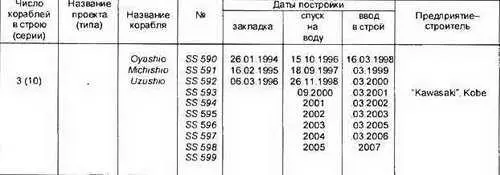

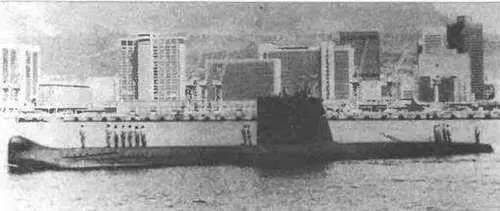

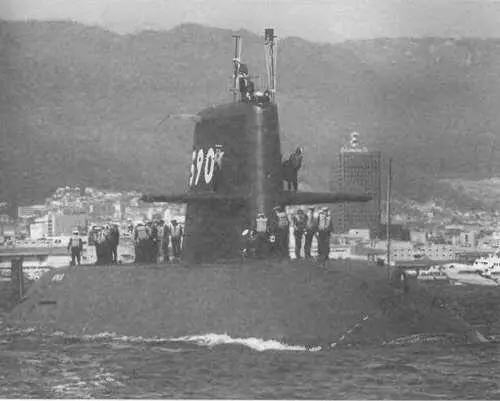

Новейшие ДПЛ японских ВМС.

В отличие от ПЛ трех предыдущих серий, ТА расположены в носу, в 2 ряда. Водоизмещение увеличено на около 250 т. Корпус облицован противогидролокационным покрытием, установлены более мощные главные механизмы.

Начиная с третьего корабля серии (SS 592), ПК изготовлен из стали повышенной прочности.

Стоимость этой ПЛ составляет 534 мл. дол.

Корпус ПЛ хорошо обтекаемой формы, в центральной части выполнен по однокорпусной схеме, а в носовой и кормовой (место расположения цистерн главного балласта) - по двухкорпусной. ПК рассчитан на максимальную глубину погружения до 500 м. Имеется четыре входных люка. Люк первого отсека совмещен с торпедопогрузочным. При изготовлении корпуса использовались немагнитные стали.

АСБУ AN/ZYO-3 обеспечивает сбор обработку, анализ и отображение в реальном масштабе времени данных об обстановке, управление оружием и техническими средствами.

ГАК AN/ZQQ включает: конформную антенну, работающую в диапазоне средних и низких частот, станцию гидроакустической разведки.
