Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Работа автоматики основана на отдаче массивного свободного затвора. Ударно-спусковой механизм - ударникового типа. Выстрел производится с заднего шептала. Такое решение позволяет улучшить условия охлаждения патронника и затвора и легко, при необходимости, установить механизм стрельбы фиксированными очередями.

Питание гранатомета - от звеньевой металлической ленты на 32 или 50 выстрелов. Продвижение ленты на один шаг производится при движении затвора вперед, извлечение выстрела из ленты - при движении назад. Закраина гильзы заходит в Т-образный паз на зеркале затвора и опускается по нему, пока не встанет напротив патронника ствола.

Выстрел производится с выката, так что затвор удерживает гильзу в патроннике на время, необходимое для вылета гранаты из канала ствола за счет своей массы и накопленной кинетической энергии, полученной от возвратно-боевой пружины.

Автоматический гранатомет Мк19 на треножном станке

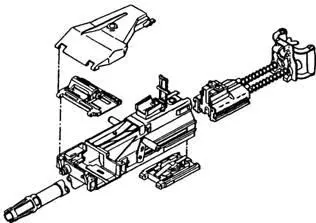

Неполная разборка гранатомета Мк19

Затем давление пороховых газов тормозит затвор и отбрасывает его назад, при этом сжимается возвратно-боевая пружина. Стреляная гильза удерживается пазом на зеркале затвора. Затвор своим остовом приводит в действие рычаг подавателя, который толкает вниз из приемника очередной выстрел. Стреляная гильза сдвигается вниз по зеркалу затвора новым выстрелом и выбрасывается наружу через окно в нижней части затворной коробки. Затвор доходит в крайнее заднее положение, где может быть остановлен за боевой взвод поднятым носиком шептала. Если же спусковой рычаг нажат, затвор вместе с выстрелом начинает движение вперед, досылает выстрел в патронник, где капсюль накалывается свободно плавающим ударником. Цикл повторяется.

Для стрельбы применяются высокоскоростные выстрелы типа 40x52 различного снаряжения: осколочный М383 или М384, многоцелевой (кумулятивно-осколочный) М430, практический М385 или М385Е4. Длина гильзы превышает на 6,4 мм длину гильзы низкоскоростных выстрелов. Поскольку высокоскоростные боеприпасы используются только в армейском оружии, поэтому их номенклатура уже, чем у низкоскоростных, широко применяемых в «полицейских» целях. Наличие кумулятивного выстрела породило надежду на замену 12,7-мм пулемета М2НВ гранатометом Мк19 (гранатомет даже официально назвали 40-мм пулеметом), однако кучность стрельбы короткоствольного гранатомета не позволила этого сделать.

Разрез выстрела М430: 1 - колпачок капсюля, 2 - канальцы, 3 - разрывной заряд, 4 - медная оболочка воронки, 5 - детонатор, 6 - взрыватель, 7 - баллистический колпачок, 8 - корпус гранаты, 9 - ведущие пояски, 10 - гильза, 11 - камера низкого давления, 12 - метательный пороховой заряд, 13 - капсюль

Прицелы - механический открытого типа, оптический однократного увеличения или коллиматорный. На гранатомет может ставиться ночной или оптический прицел со встроенным лазерным дальномером - вполне логичное решение для оружия со столь крутой траекторией. Необходимость подобных прицельных систем подтвердила война в 1991г. в Персидском заливе.

Устройство картечного выстрела типа 40x52: 1 - отделяемый поддон, 2 - гильза, 3 - газовые отверстия, 4 - вышибной заряд, 5 - втулка, 6 - пробка, 7 - отверстия, 8 - картечь, 9 - обтюратор, 10 - камера низкого давления, 11 -медный диск, 12 - капсюль-воспламенитель

Гранатомет состоит на вооружении в США и еще в 12 странах, по лицензии выпускается в Южной Корее. Выстрелы типа 40x52 производятся как в США, так и в Сингапуре, Индонезии, Южной Корее, ЮАР. Характеристики Калибр - 40 мм Масса оружия - 35,3 кг Масса станка - 20 кг Длина оружия - 1095 мм Длина ствола - 412 мм Нарезы - 24 (правосторонние), шаг 1220 мм Начальная скорость гранаты - 241-244 м/с Эффективная дальность стрельбы - 1500 м Максимальная дальность стрельбы - 2200 м Темп стрельбы - 325-385 выстр./мин Емкость ленты - 20 или 50 выстрелов

Разработка гранатомета была начата фирмой «АА1›› в 1967 г. с целью создать легкое однозарядное оружие поддержки, устанавливаемое на винтовки М16 и М16А1/А2 под выстрелы ручного противопехотного гранатомета М79. Ручной гранатомет доказал необходимость такого рода оружия, однако сильно обременял стрелка дополнительным весом. Совмещение гранатомета с винтовкой казалось наиболее удачным и простым решением. Первым прошел боевые испытания во Вьетнаме гранатомет ХМ 148 фирмы «Кольт», но в связи с его недостаточной прочностью выбран был ХМ203, выпускавшийся «АА1» с 1969 г. Его приняли на вооружение как М203, и по мере его поступления в войска гранатомет М79 снимался с вооружения. В дальнейшем производством М203 занималась та же фирма «Кольт».

Конструктивно гранатомет М203 состоит из накладки и прицела, ствольной коробки, угломера-квадранта и ствола.

Предохранитель находится перед спусковым крючком внутри спусковой скобы, для стрельбы его необходимо передвинуть в переднее положение. Спусковая скоба закреплена на шарнире и может откидываться вперед для стрельбы в перчатках.

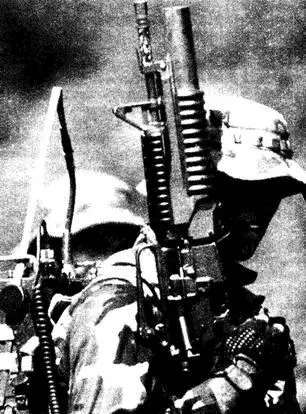

Подствольный гранатомет М203 на карабине М4

Замыкатель ствола расположен слева и служит для сцепления со ствольной коробкой. Для отпирания ствола необходимо нажать на замыкатель и сдвинуть ствол вперед. Граната вкладывается в патронник ствола, ствол сдвигается назад и запирается замыкателем. Курок взводится автоматически при закрытии ствола. После выстрела ствол вновь сдвигается вперед, при этом выбрасывается стреляная гильза.

Угломер-квадрант устанавливается на левой стороне рукоятки для переноски винтовок М1б и М16А1/А2. Он состоит из фиксирующего винта, корпуса, кронштейна со скобой, защелки, диоптрического прицела и мушки. С помощью рычажков мушки и диоптрического прицела угломер-квадрант выставляется на необходимую дальность стрельбы (от 40 до 400 м с ценой деления 25 м).

Мушка шарнирно крепится на рычаге угломера-квадранта и в походном положении складывается для предотвращения повреждений. Для выверки мушки необходимо повернуть регулировочный винт вправо или влево (соответственно для уменьшения или увеличения склонения).

Откидной рамочный прицел представляет собой складывающуюся регулируемую открытую ступенчатую планку и обеспечивает быстрое прицеливание с использованием штатной мушки винтовки. Рамка имеет деления от 50 до 250 м через каждые 50 м.
