Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

При выстреле 7,62-мм патроном 35-мм гранаты второго поколения (с «пулеулавливателем»), изготовленной из легких сплавов, энергия отдачи составляла около 100 дж, у тяжелых достигала 200 дж, а при 5,56-мм патроне - 75-100 дж. Поскольку предельная энергия отдачи для выстрела с плеча составляет 40 дж, стрельбу винтовочными гранатами вели в основном из-под руки (приклад прижат к боку) из жесткой стойки или с упором приклада в грунт. К тому времени уже появились основные танки, для надежного поражения которых требовалась бронепробиваемость порядка 500 мм гомогенной катаной брони. А поскольку дальнейшее повышение бронепробиваемости винтовочных гранат было проблематичным из-за массо-габаритных ограничений, они стали средством борьбы с более легкими машинами.

Современные винтовочные гранаты вроде «Телгрен» FN допускают прицельную стрельбу с упорам приклада в плечо

Поскольку в настоящее время во всех странах мира применяется и состоит на вооружении чрезвычайно большое количество моделей ручных и винтовочных гранат различного назначения (боевые, специальные, учебные), ограничимся обзором некоторых боевых моделей, чтобы оценить разнообразие конструктивных решений и в то же время выявить общие черты.

«Универсальность» осколочной гранаты NR423 производства PRB подразумевает возможность ее использования как в обороне, так и в атаке за счет того, что при зоне сплошного поражения радиусом 9 м осколки теряют убойную энергию на дальности 20 м от места взрыва. Хотя правильнее было бы отнести NR423 к оборонительным гранатам. Осколочными элементами служат уложенная вдоль внутренней поверхности пластикового корпуса насеченная стальная проволока, а также стальные шарики, уложенные сверху и снизу от разрывного заряда и проволочной спирали. Состоит - в ВС Бельгии. Характеристики Масса гранаты - 235 г Дальность броска - 30 м Радиус поражения - 9м Статус - в производстве

В 50-е годы XX века лидерами в разработке винтовочных гранат стали Франция и Бельгия - гранаты их производства применялись в ряде европейских армий, в странах Ближнего Востока, Африки. Среди первых производителей гранат с «пу- леулавливателями» оказалась опять же бельгийская фирма «Мекар», разработавшая в самом конце 19б0-х гг. серию 40-мм оперенных гранат. Они получили стандартный стабилизатор с восьмилопастным оперением и откидным пластиковым рамочным прицелом. Взрыватель прикрывается колпачком из прозрачной пластмассы, снимаемым перед выстрелом, после выстрела взводится на удалении 8-1 б м от дульного среза. Носятся гранаты в герметичных пластиковых контейнерах, крепящихся на ремни снаряжения.

Базовой стала кумулятивная граната APR-RFL (М260). Поскольку против основных боевых танков винтовочная граната переставала быть эффективной, «бронепробиваемость» кумулятивных гранат ограничили 125-140 мм, достаточными для борьбы с бронемашинами и полевыми укрытиями. В зависимости от наличия или отсутствия «пылеулавливателя» и калибра винтовки фанаты получили индекс: ВТ («пылеулавливатель») - 7,62 или - 5,56 и N (холостой патрон). При стрельбе 7,62-мм патроном максимальная дальность составляла 300 м, эффективная - 150 м, 5,5б-мм - соответственно 275 и 100 м. Прицел имел метки на 50, 100, 150 и 200 м. На дальности 100 м отклонения попаданий составляют не более 1,25 м.

Осколочная граната HE-RFL-BTU (М261) имеет запал с замедлением 4 с, радиус сплошного поражения осколками - 10м. С добавлением реактивного ускорителя максимальная дальность стрельбы возрастает с 400 до 650-700 м.

35-мм граната HE-RFL-35 BTU (М262) той же схемы имеет цилиндрический корпус с полусферическим наконечником, массу 410 г, длину 280 мм, прицел с отметками на 100, 150 и 200 м.

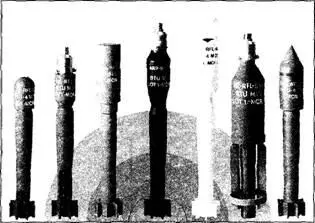

Семейство 40-мм и 55-мм винтовочных гранат Мекар

Позже появились 40-мм осколочные FRG-RFL-40 ВТ со сферической головной частью, готовыми осколками и запалом ударного действия. Семейство 40-мм гранат пополнилось также дымовыми SMK-RFL-40 (М258 и М288) и осветительной PFL-RFL-40 (М259). Обе они не имеют прицела и метаются холостым патроном под углом возвышения 40-45 градусов на дальность 300-315 м. В семейство входят также зажигательная граната и гранаты со слезоточивой рецептурой CS или CN. 40-мм оперенные винтовочные гранаты производства «Мекар» приняли на вооружение армии более чем 35 стран, включая страны НАТО.

Характеристики APR-RFL-40N/APR-RFL-40BT 5,56 (7,62)/ HE-RFL-BTU

Масса гранаты - 250/290 (350)/317 г

Длина - 257/257 (340)/327 мм

Диаметр корпуса (калибр) - 40 мм

Начальная скорость - 90/63 (70)/80 м/с

Максимальная дальность стрельбы - 500/275 (300)/400 м

Эффективная дальность - 150/100 (150)/ м

Бронепробиваемость - 125-140/125-140/- мм

Осколочная HE-RFL-BTU-LR (М287) повышенной дальности имеет цилиндро-конический корпус с боевым зарядом массой 105 г, головной взрыватель, трубку с реактивным ускорителем. При начальной скорости 39 м/с граната разгоняется в полете до 150 м/с. Взрыватель унифицирован с 40-мм гранатой. Четыре раскрывающихся пера стабилизатора крепятся на нижнем ободе корпуса и удерживаются до выстрела особым кольцом.

Максимальная дальность стрельбы - 700 м, отклонения попаданий на этой дальности не превышают 17 м по дальности и 12 м по направлению. Радиус поражения осколками - до 30 м, что позволяет отчасти компенсировать невысокую кучность стрельбы.

55-мм граната «двойного назначения» DP-BT может применяться как винтовочная или ручная. Другой тип бельгийской гранаты «двойного назначения» - LOT-SAP - представляет собой по сути осколочную ручную гранату, соединяемую с шестилопастным стабилизатором N103- Наступательная граната N7 OF и оборонительная N8 DEF отличаются только наличием у N8 осколочной рубашки в виде навитой в катушку насеченной проволоки, а соответственно массой (ЗЮ и 660 г) и дальностью стрельбы (до 350 и до 200 м при угле возвышения 40 градусов). Используется обычный для ручной гранаты запал с поворотным ударником, рычагом и чекой с кольцом. Чтобы запал не сработал при выстреле, рычаг прижат к корпусу гранаты подвижным кольцом на трубке стабилизатора, смещаемым при выстреле.

Характеристики HE-RFL-BTU LRLOT-SAP N7 OF (N 8 DEF)

Масса гранаты - 825310 (660) г

Длина - 3123Ю мм

Диаметр корпуса (калибр) - 5568 мм

Начальная скорость - 39 м/с

Максимальная дальность стрельбы - 700350 (200) м

Радиус поражения - 2015 (25) м

Претензии, предъявляемые к винтовочным гранатам, заставили искать новые пути в их разработке (гранаты «третьего поколения»). И снова среди пионеров оказались бельгийцы - на этот раз принципиально новую схему представила в 1986 г. фирма «Фабрик Насьональ». В основу легли две идеи: заменить «пулеулавливатель» принципом «пропуска пули» сквозь гранату (реализованный в ряде серийных «ружейных» гранат еще в первую мировую войну) и «телескопическое» построение гранаты.
