Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Предполагается, что OCSW будет иметь единый тип 20-мм боеприпаса с 01CW (см.), хотя номенклатура выстрелов может быть расширена. Подход к оружию поддержки демонстрирует макет OCSW, представленный «Олин», - длинноствольный автоматический гранатомет с ленточным или кассетным питанием, комплексной системой управления огнем, установленный на треножном станке с компенсаторами отдачи, расчетом 2 человека. Оружие должно сочетать возможность эффективной стрельбы по навесной и настильной траекториям, по живой силе и легким бронемашинам, беря на себя роль современных автоматических гранатометов, станковых и крупнокалиберных пулеметов.

О настойчивых попытках создания универсального станкового оружия поддержки свидетельствуют, скажем, пулеметно-гранатометная установка, разработанная в Тульском высшем военном артиллерийском инженерном училище на базе штатных образцов - на универсальной установке 6У6 спарены в вертикальной плоскости пулемет НСВ-12,7 и гранатомет АГ-17. Пулеметно-гранатометные установки такого типа разрабатываются и в других странах, чьи армии по опыту локальных войн оценили эффект сочетания огня крупнокалиберных пулеметов и автоматических гранатометов.

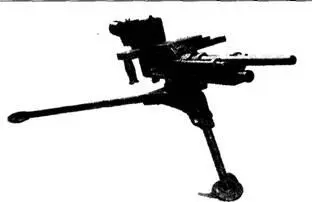

Автоматическая пушка ASP-30 на треножном пулеметном станке

Перспективное коллективное оружие поддержки OCSW - макет

Ручные гранаты применяются на дальностях до 20-35 м и по назначению делятся на: боевые - противопехотные (осколочные и фугасные), противотанковые (кумулятивные и кумулятивно-осколочные); специальные - зажигательные, осветительные, дымовые, сигнальные, шумовые и светошумовые, газовые; учебные - практические и имитационные. Осколочные гранаты в зависимости от дальности убойного действия осколков принято делить на оборонительные (до 200 м) и наступательные (20-50 м), имеется также немало «оборонительно-наступательных» гранат со съемной осколочной рубашкой. Эффективность осколочной гранаты в значительной степени зависит от того, в каком положении она взорвалась, в какой грунт упала и т.п. Поэтому на открытой местности взрыв гранаты имеет скорее «моральный», чем «поражающий» эффект. При использовании в помещениях эффективность гранаты резко возрастает благодаря фугасному действию.

Разрез ручной гранаты PRB NR446 (Бельгия): I - предохранительная чека с кольцам, 2 - курок, 3 - предохранительный рычаг, 4 - детонатор, 5 - пластиковый корпус с ребрами жесткости, 6 - разрывной заряд, 7 - пробка

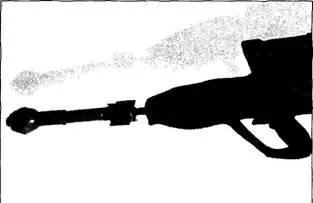

Винтовочная граната надета на пламегаситель штурмовой винтовки SR21

Поскольку размеры и масса гранаты ограничиваются требованиями удобства их ношения и метания, повысить эффективность стараются формированием однородного поля осколков - гранатам придают шаро- или яйцевидную форму, заранее задавая количество и форму осколков. За последние 25 лет явное предпочтение отдается гранатам с большим количеством маленьких готовых или полуготовых убойных элементов. Повышается плотность осколков в зоне поражения, и в то же время опасная зона, в которой осколки имеют убойную силу, сводится почти до размеров зоны сплошного поражения. Небольшие и сравнительно легкие стальные шарики (дробь мелких номеров) при взрыве получают значительную скорость разлета, делающую убойным практически каждый «осколок», но быстро теряют энергию. Такие гранаты т.н. контролируемой осколочности получили в последние десятилетия наибольшее признание и равно применимы в обороне и при атаке. По типу взрывателя выделяют гранаты ударного и дистанционного действия. Практика давно утвердила преимущество дистанционных взрывателей, однако нередки были случаи, когда граната, упав около цели, до взрыва успевала откатиться или отскочить в сторону. Отсюда - интерес к ударно-дистанционным взрывателям.

Деление винтовочных гранат по назначению в принципе аналогично ручным (можно добавить, скажем, специальные гранаты для доставки зарядов разминирования).

По способ у метания их можно разделить на три группы - метаемые с помощью «хвоста», вставляемого в ствол винтовки (шомпольные); метаемые из дульной мортирки; оперенные, надеваемые на дульное утолщение ствола или пламегаситель. Если первые две группы давно покинули военные арсеналы, то последняя активно развивалась последние 50 лет. Широкое использование таких гранат вызвало определенные стандарты конструкции оружия - в частности, в рамках НАТО установлен стандартный диаметр насадок, компенсаторов и пламегасителей 22 мм, мушки большинства штурмовых винтовок и некоторых ручных пулеметов смещены назад, чтобы освободить место для надевания стабилизатора гранаты. Ряд образцов получил откидной рамочный прицел для стрельбы гранатами, специальную отсечку газоотводного узла. Иногда выполняли специальную «гранатометную» модификацию автомата или штурмовой винтовки. Первоначально метание оперенных гранат производилось традиционно - специальным холостым патроном, прилагавшимся в комплекте к гранате.

Следующим этапом в развитии винтовочных гранат стало введение в начале 70-х годов «пылеулавливателей», или «пульных ловушек», позволивших метать гранаты боевым патроном с обыкновенной пулей. Поскольку именно такими патронами чаще всего снаряжаются магазины винтовок и автоматов, пехотинец получил возможность не переснаряжать винтовку перед стрельбой гранатой.

«Пулеулавливатели» после и до выстрела. Пуля остановлена последней перегородкой

Кроме того, снизилась опасность «прострелить» гранату пулей, забыв заменить патрон, что порой приводило к гибели самого гранатометчика. Типовой «пулеулавливатель» - это вставляемый в трубку стабилизатора стальной цилиндр с пятью перегородками: пуля пробивает 3-4 перегородки и застревает в последней, передавая через нее свою энергию гранате, а пороховые газы действуют на «пулеулавливатель» как на поршень. «Пулеулавливатель» повышает массу гранаты на 45-50 г, увеличивает энергию отдачи до 200 дж, снижая эффективность применения гранат на 20 %, но заметно повышают скорострельность и оперативность. При этом, правда, нельзя использовать патроны с бронебойными или зажигательными пулями.
