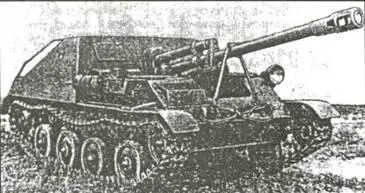

В середине 1944 года САУ прошла полигонные испытания, по результатам которых были выявлены конструкторские недостатки. проявившиеся в низкой кучности стрельбы и неустойчивости установки. Было рекомендовано установить другое орудие с меньшим сопротивлением отката.

Проектирование новой пушки было начато на заводе №235. В феврале 1945 года два варианта проекта 76-мм пушки В-10 и В-11 были отправлены в ГАУ, но были отклонены и не реализовывались.

Из-за малой удельной мощности и плохой подвижности САУ в серию не пошла.

Во время Второй Мировой войны в Румынии на базе трофейных советских танков Т-60 было создано два типа САУ: с 76-м пушкой Ф-22 и со 105-мм гаубицей.

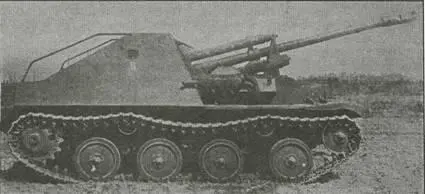

Опытная самоходная установка ОСУ-76

Состояние создана в 1944 году

Разработчик КБ завода №38

Изготовитель завод №38, серийное производство предполагалось на заводах № 7 и №38

Производство опытный образец

База легкий танк Т-60

Боевая масса, т 4,2

Длина, мм:

– с пушкой вперед 5000

– корпуса 3900

Ширина, мм 2150

Высота, мм 1560

Клиренс, мм 290

Ср. уд. давл. на грунт, кг/см2 0,40

Двигатель .карбюраторный ГАЗ-М1

Максимальная мощность, л.с 50

Запас топлива, л 120

Удельная мощность, л.с./т 11,9

Максимальная скорость, км/ч 41

Запас хода, км 220

Бронирование, мм:

– лоб / борт корпуса 6/6

– днище 6

Экипаж, чел 3

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

– максимальная 12000

– прямого выстрела 820-1000

Углы наведения, град.:

– горизонтального ± 10

– вертикального. от -5 до +12

Скорострельность, выстр./мин 8

Начальн. скорость снаряда, м/с:

– бронебойного 655-680

Боекомплект, выстрелов 30

Прицел панорама Герца

Создана на базе агрегатов танка типа Т-60 и имела открытый сверху бронированный корпус.

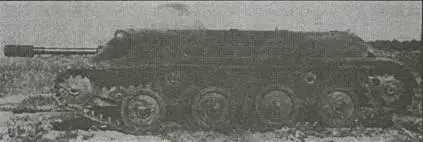

45-мм опытная самоходная установка

45-мм опытная самоходная установка

Состояние создана в 1944 -1945 годах

Разработчик КБ завода №38

Изготовитель завод №38

Производство опытный образец

База легкий танк Т-60

Боевая масса, т 3,8-4,0

Длина корпуса, мм 3900

Ширина, мм 2150

Высота, мм 1300-1400

Клиренс, мм 290

Ср. уд. давл. на грунт, кг/смг 0,38

Тип двигателя. карбюраторный

Максимальная мощность, л.с. . 40-50

Максимальная скорость, км/ч 40

Запас хода, км 150-200

Бронирование, мм:

– лоб и борт корпуса 6

– днище 6

Экипаж, чел 3

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 45-мм противотанковая пушка М-42

Разработчик КБ завода №172 (Пермь)

Боекомплект, выстрелов (.)

Прицел панорама Герца

Самоходная артустановка разработана на шасси трофейных немецких средних танков T-III (Pz III) по Постановлению ГКО № 2758, принятому в январе 1943 года.

В бронированной рубке была установлена 76-мм модернизированная танковая пушка образца 1940 года (Ф-34), разработанная в ЦАКБ и в КБ горьковского завода №92. Для самообороны экипажа использовались два пистолета-пулемета ППШ.

Всего выпущено около 200 САУ СУ-76И. По мере насыщения бронетанковых войск отечественными САУ СУ-76И сняли с производства. Ремонт установок в полевых условиях производился в крайне ограниченном объеме и определялся наличием запасных частей.

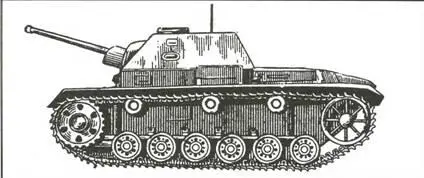

Самоходная установка СУ-76И

Состояние на вооружении с 1943 года

Разработчик КБ завода №37 и ЦАКБ

Изготовитель завод №592

Производство переоборудовались с 1943 года

База трофейный немецкий танк T-III (Pz III)

Боевая масса, т 22,5

Длина, мм

– с пушкой вперед 6100-6300

– корпуса 5380

Ширина, мм 2910

Высота, мм 2375

Клиренс, мм 350

Ср. уд. давл. на грунт, кг/см2 1,0

Двигатель карбюраторный, Майбах HL120TRM

Максимальная мощность, л.с 300

Запас топлива, л 320+240

Удельная мощность, л.с./т 13,3-13,4

Максимальная скорость, км/ч 50

Запас хода, км 115-180

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 28

– ров, м 2,1

– стенка, м 0,6-1,0

– брод, м 0,8-1,0

Бронирование, мм

– лоб корпуса 50

– борт корпуса 30

– маска пушки 60

– крыша и днище 10-20

– корма 25

Экипаж, чел 4

Радиостанция 9Р

Переговорное устройство ТПУ-ЗФ Артиллерийское вооружение:

Тип орудия одна 76,2-мм модернизированная танковая пушка Ф-34

Разработчик ЦАКБ и КБ з-да №92

Начальная скорость осколочно-фугасного снаряда, м/с 680

Макс, дальность стрельбы, м … 8600

Угол наведения, град.:

– горизонтального ± 15

– вертикального до 20

Скорострельность, выстр./мин. 5-6

Боекомплект, выстрелов :. 98

Прицел ТМФД-7, ЗИС-З,панорама Герца

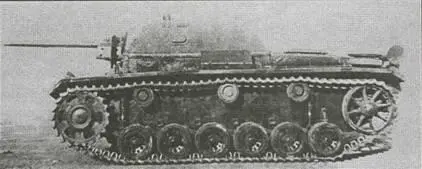

Самоходная установка СУ-76И

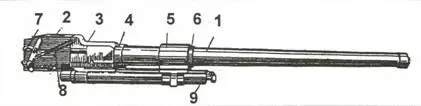

Пушка Ф-34, установленная на СУ-76И:

1 – труба; 2 – казенник; 3 – задняя обойма; 4 – задняя гайка; 5 – передняя обойма; 6 – передняя гайка; 7 – направляющая дуга; 8 – закрывающий механизм; 9 – цилиндр тормоза отката

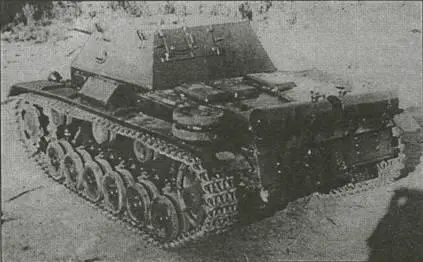

Самоходная установка СУ-76И

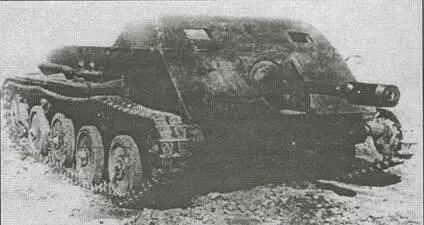

Самоходная установка создана на базе легкого танка Т-70 и относится к САУ закрытого типа.
