А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

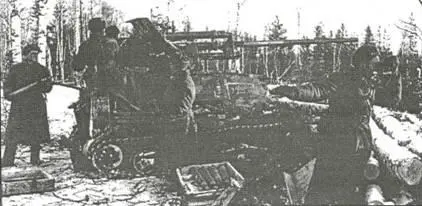

Самоходная артиллерийская установка ЗИС-30 на боевой позиции

Состояние на вооружении с сентября 1941 года

Разработчик КБ з-дов №№ 92 и 37

Изготовитель заводы №№ 92 и 37

Производство небольшая серия

База тягач Т-20

Боевая масса, т 4,5

Длина, мм

– с пушкой вперед 4500

– корпуса 3450

Ширина, мм 1850

Высота, мм 2200

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,62

Тип двигателя. карбюраторный ГАЗ-М1 (ГАЗ-6002-З)

Максимальная мощность, л.с 50-52

Запас топлива, л 115-118

Удельная мощность, л.с./т 11,3

Максимальная скорость, км/ч 47,5-48

Запас хода, км 150-200

Преодолеваемые препятствия:

– подъем, град 25 (32)

– крен, град 30

– ров, м 1,4

– стенка, м 0,47

– брод, м 0,5

Бронирование, мм 7-10

Экипаж, чел 4-5

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 57-мм противотанковая пушка ЗИС-2 (ЗИС-29) образца 1941 года

Разработчик КБ з-да №92

Гл. конструктор В.Г.Грабин

Изготовитель з-д №92

Дальность стрельбы, м:

– прямого выстрела 1120

– максимальная 6600

Начальная скорость бронебойного

снаряда, м/с 990

Боевая скорострельн., выстр./мин 25

Угол вертикального наведения, град от -5 до +25

Боекомплект, выстрелов (-)

Прицел телескопический

Дополнительное вооружение:

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 756

САУ создавалась на базе удлиненного (шестикаткового) шасси легкого танка Т-60.

На машине устанавливалась 76-мм пушка ЗИС-5 с полуавтоматическим клиновым затвором, созданная в КБ завода №92 для вооружения тяжелого танка КВ. Установка прошла испытания вместе с другими легкими САУ, созданными в 1942 году на базе шасси танков Т-60, Т-40 и др., но на вооружение принята не была.

Состояние создана в апреле 1942 года

Разработчик КБ завода №37

Изготовитель заводы №№37 и 38

Производство опытный образец

База легкий танк Т-60

Боевая масса, т 7,5-8,0

Длина, мм 4100

Ширина, мм 2392

Высота, мм 2400

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,65

Преодолеваемые препятствия:

– подъем, град 28-35

– крен, град 30

– ров, м 1,6

– стенка, м 0,6

– брод, м 0,9

Тип двигателя карбюраторный ГАЗ-202

Максимальная мощность, л.с 70

Удельная мощность, л.с/т 9,3

Максим, скорость, км/ч 42-45

Запас хода, км 300-450

Бронирование, мм 25-35

Радиостанция 71-ТК-З

Артиллерийское вооружение:

Тип орудия одна 76-мм танковая пушка ЗИС-5

Разработчик КБ з-да №92

Гл. конструктор В.Г.Грабин

Затвор полуавтомат, клиновый

Дальность стрельбы, м: -максимальная около 12000

– прямой наводкой 3600-4000

– прямого выстрела 950

Начальная скорость бронебойного

снаряда, м/с 680

Боекомплект, выстрелов (.)

Прицел панорама Герца

СаУ создавалась на базе серийного легкого танка Т-40.

В боевой рубке была установлена 76-мм танковая пушка ЗИС-5.

Установка прошла испытания вместе с другими опытными легкими САУ, созданными в 1942 году на базе шасси танков Т-60, Т-40 и др., но на вооружение принята не была.

Состояние. создана в 1942 году

Разработчик КБ завода №37

Изготовитель завод №37

Производство опытный образец

База танк Т-40

Боевая масса, т 6,5

Длина, мм 4140

Ширина, мм 2330

Высота, мм 2300

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,5

Тип двигателя карбюраторный ГАЗ-И

Максимальная мощность, л.с 85

Удельная мощность, л.с/т 13,1

Максим, скорость, км/ч… 40

Запас хода, км 220-300

Преодолеваемые препятствия:

– подъем, град 30-34

– крен, град 26

– ров, м 1,6

– стенка, м 0,6

– брод, м плавающая

Бронирование, мм 10-13

Экипаж, чел 3

Радиостанция 71 -ТК-3

Артиллерийское вооружение:

Тип орудия одна 76-мм танковая пушка ЗИС-5

Разработчик КБ з-да №92

Гл. конструктор В.Г.Грабин

Дальность стрельбы, м: -максимальная около 12000

– прямой наводкой 3600-4000

– прямого выстрела 950

Начальная скорость бронебойного

снаряда, м/с 680

Боекомплект, выстрелов (.)

Прицел ПТ-4-7

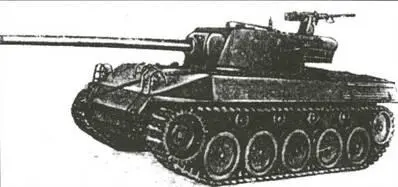

Самоходная установка для борьбы с танками противника создана в США в 1942 году на специальной гусеничной базе.

В СССР по ленд-лизу поставлено 5 образцов этой самоходной установки.

Броневой корпус машины сварен из катаных броневых листов, лобовая часть башни литая. В открытой сверху сварной башне кругового вращения устанавливалась 76,2-мм пушка американского производства.

Состояние поставлялась в СССР по ленд-лизу в 1942 году

Изготовитель фирма Buick Motor

База специальная

Боевая масса, т 17

Длина корпуса, мм 5300

Длина с пушкой, мм 6800

Ширина, мм 2800

Высота, мм 2100

Клиренс, мм 310

Ср. уд. давл. на грунт, кг/см 2 0,83

Тип двигателя карбюраторный

"Континенталь" Максимальная мощность, л.с 400

Удельная мощность, л.с/т 23,5

Максим, скорость, км/ч… 72

Запас хода, км 160-360

Бронирование, мм:

– лоб корпуса 51

– борт 25

Экипаж, чел 5

Артиллерийское вооружение:

Тип орудия одна 76,2-мм пушка

Длина ствола орудия, мм 4023

Дальность стрельбы, м 1500

Начальная скорость снаряда, м/с:

– осколочно-фугасного 686

– подкалиберного 1035

Углы наведения, град:

– возвышения орудия… +20

– склонения -10

– горизонтального 360

Скорострельность, выстр./мин:

– максимальная 10

– практическая 4

Боекомплект, выстрелов 43

Прицел телескопический

Дополнительное вооружение:

Пулемет один 12,7-мм

Боекомплект, патронов 1000
