А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Запас хода, км 140-200

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 22

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Экипаж, чел 4

Бронирование, мм:

– лоб и борт корпуса 15

– корма корпуса 15

– лоб башни 15

– крыша и днище 6-10

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76,2-мм танковая пушка ПС-3

Углы наведения, град.:

– горизонтального 5

– вертикального от -1,5 до +13,5

Дальность стрельбы, м:

– прямой наводкой до 3200

– максимальная 4800

Начальная скорость бронебойного

снаряда, м/с 520

Боекомплект, выстрелов 41-54

Прицел телескопический,

панорама Дополнительное вооружение :

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 1827-1890

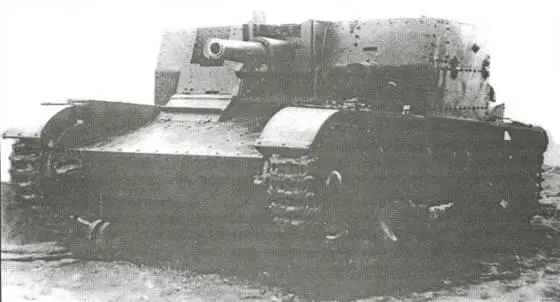

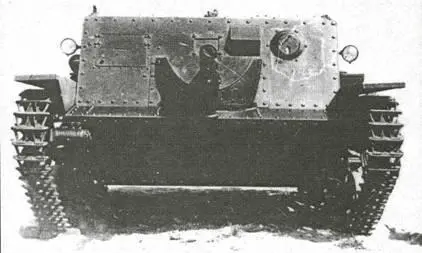

Легкая самоходная артиллерийскя установка АТ-1

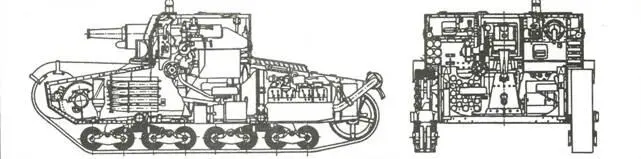

Разрез легкой самоходной артиллерийской установки АТ-1

Проектировалась на базе узлов и агрегатов легких плавающих танков Т-37 и Т-38; установка неплавающая. Экипаж должен был состоять из водителя (он же наводчик орудия) и заряжающего.

Состояние проект выполнен в 1935 году

Разработчик. КБ завода № 185

Производство не изготовлялась

База Т-37, Т-38

Боевая масса, т 3,4

Длина, мм 3780

Ширина, мм 2234

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см 2 0,40

Тип двигателя карбюраторный, ГАЗ-АА

Максимальная мощность, л.с 40

Удельная мощность, л.с./т 11,8

Максимальная скорость, км/ч 40

Преодолеваемые препятствия:

– подъем, град 32-33

– брод, м 0,8

Бронирование (лоб корпуса), мм 8

Экипаж, чел 2

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 45-мм танковая

пушка образца 1932 года

Разработчик КБ з-да №8

Углы наведения, град.:

– горизонтального ±30

– вертикального от – 8 до + 25

Дальность стрельбы, м:

– прямой наводкой 3600

– максимальная 4800

Боевая скорострельн., выстр./мин 8-12

Начальная скорость бронебойного снаряда, м/с 760

Боекомплект, выстрелов 51

Прицел механический

Дополнительное вооружение:

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 1100

Машина создана с использованием узлов и агрегатов легких танков Т-37 и Т-38 и имеет корпус из броневых листов открытый сверху.

Спереди орудие и экипаж защищены броневым щитом, с боков – откидными броневыми листами. Сверху корпус закрывается брезентовым тентом. Двигатель размещен в задней части корпуса. Коробка передач и другие агрегаты трансмиссии заимствованы от танка Т-38. Направляющие колеса использованы от танка Т-37 А.

Ввиду низкой надежности материальной части САУ в серию не пошла.

Состояние создана в 1936 году

Разработчик завод №185

Изготовитель завод №185

Производство опытный образец

Боевая масса, т 4,2

Длина, мм 3800

Ширина, мм 2250

Клиренс, мм 300

Тип двигателя карбюраторный, ГАЗ-АА

Максимальная мощность, л.с 40 (45)

Удельная мощность, л.с./т 10,7

Максимальная скорость, км/ч 45

Бронирование (лоб корпуса), мм 9

Экипаж, чел 3

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 45-мм танковая

пушка образца 1932 года

Разработчик КБ з-да №8

Углы наведения, град.:

– горизонтального ±30

– вертикального от – 8 до + 25

Дальность стрельбы, м:

– прямой наводкой 3600

– максимальная 4800

Боевая скорострельн., выстр./мин 8-12

Начальная скорость бронебойного снаряда, м/с 760

Боекомплект, выстрелов 100

Прицел механический

Дополнительное вооружение: Пулемет один 7,62-мм ДТ

Установка создана на базе агрегатов легкого танка Т-37.

45-мм пушка была установлена в передней части корпуса, в кормовой части размещен двигатель. Механик- водитель располагался спереди справа.

Из-за увеличения массы по сравнению с базовой моделью пришлось несколько изменить ходовую часть – было добавлено по дополнительному опорному катку с каждого борта.

При испытаниях была выявлена низкая надежность машины.

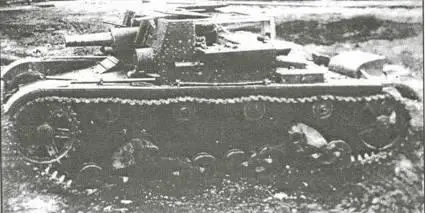

Легкая самоходная установка СУ-37

Состояние. создана в 1937 году

Разработчик КБ завода №37

Изготовитель завод №37

Производство опытный образец

База танк Т-37

Боевая масса, т 4,5

Длина, мм:

– с пушкой вперед 4190

– опорной поверхности 2100

Ширина, мм 2370

Высота, мм 1610

Клиренс, мм 300

Тип двигателя карбюраторный, ГАЗ-АА

Максимальная мощность, л.с 40

Запас топлива, л 120

Удельная мощность, л.с./т 8,9

Максимальная скорость, км/ч 45

Запас хода, км 160-190

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 15

– ров, м 1,6

– стенка, м 0,5

– брод, м 0,7

Бронирование, мм:

– лоб / борт корпуса 9/6

– крыша и днище 6

Экипаж, чел 2

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 45-мм танковая

пушка образца 1937 года

Разработчик КБ з-да №8

Изготовитель з-д №8

Дальность стрельбы, м:

– прямой наводкой 3600

– максимальная 4800

Боевая скорострельн., выстр./мин 8-12

Начальная скорость бронебойного снаряда, м/с 760

Боекомплект, выстрелов 81

Прицел телескопический

Дополнительное вооружение:

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 1071

На шасси легкого танка Т-26, по заданию Военного совета Ленинградского фронта, была создана и выпущена малой серией артиллерийская установка, аналогичная колесной самоходной артиллерийской установке СУ-12. Установки использовались при обороне Ленинграда.
