А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Высота по крышу башни, мм 2520

Клиренс, мм 390-400

Ср. уд. давл. на грунт, кг/см2 0,67

Тип двигателя карбюраторный, М-17

Максимальная мощность, л.с 400 (500)

Запас топлива, л 620

Удельная мощность, л.с./т 27,5

Максимальная скорость, км/ч:

– на колесах 72 (86)

– на гусеницах 52 (62)

Запас хода, км 350-500

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 1,0

Бронирование, мм:

– лоб/борт корпуса 22/16

– лоб и корма башни 13

Экипаж, чел 4

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76,2-мм пушка КТ образца 1927 года

Разработчик КБ Кировского з-да

Изготовитель Кировский з-д

Углы наведения, град.:

– горизонтального 360

– вертикального от – 7 до +12

Боекомплект, выстрелов 50

Прицел телескопический,

перископический Дополнительное вооружение:

Пулеметы…. два-три 7,62-мм ДТ

Боекомплект, патронов… 3335

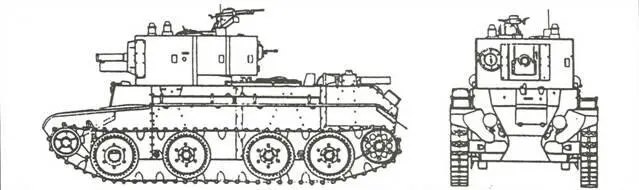

Артиллерийский танк БТ-7 А

Создан на базе опытного легкого танка Т-26 с установкой новой башни с 76,2-мм пушкой. Артиллерийский танк Т-26-4 выпускался серийно.

Всего было выпущено 23 серии танков Т-26 с 3 сериями двигателей. На базе танка Т-26 созданы самоходные установки СУ-1, АТ-1, СУ-6, СУ-5; бронетранспортер ТР-4, мостоукладчик, тягач и другая техника.

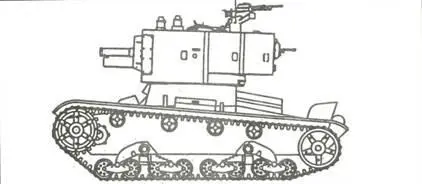

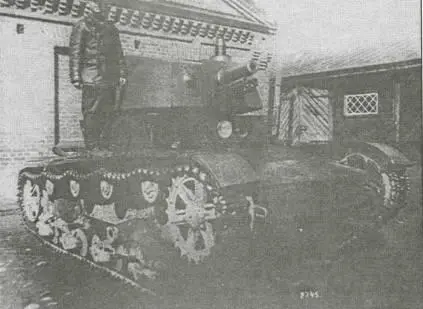

Артиллерийский танк Т-26-4

Состояние создан в 1937-1938 годах

Разработчик КБ завод №174

Изготовитель завод №174

Производство. небольшая серия

Боевая масса, т 9,7

Длина, мм 4620

Ширина, мм 2445

Высота по крышу башни, мм 2500

Клиренс, мм 380

Ср. уд. давление на грунт, кг/см2 0,66

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 0,8

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т 9,3

Максимальная скорость, км/ч … 28-30

Запас хода, км 200

Бронирование, мм:

– лоб корпуса 16

– лоб башни 25

Экипаж, чел 3

Радиостанция 71-ТК-1

Артиллерийское вооружение:

Тип орудия …. одна 76,2-мм пушка КТ образца 1927 года

Разработчик КБ Кировского з-да

Изготовитель Кировский з-д

Углы наведения, град.:

– горизонтального 360

– вертикального от – 7 до +12

Боекомплект, выстрелов 48

Прицелы телескопический,

перископический Дополнительное вооружение:

Пулеметы…. два-три 7,62-мм ДТ

Боекомплект, патронов 2772

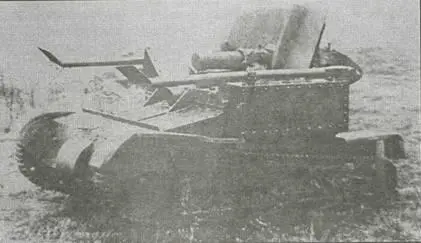

Создана на базе шасси танкетки Т-27. Орудие установлено на специальном станке в кормовой части машины и прикрыто щитом. При подготовке к стрельбе откидывались два сошника-упора.

Транспортировку прислуги и боеприпасов осуществлял специальный транспортер на шасси Т-27.

Было построено три машины КТ-27.

Опытная самоходная артиллерийская установка КТ-27

Состояние создана в 1935 году

Разработчик завод "Большевик" "Красный Путиловец"

Изготовитель завод "Большевик"

Производство опытные образцы

База танкетка Т-27

Боевая масса, т 3,2

Длина, мм 2100

Ширина, мм 1815

Высота, мм 1600

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,74

Тип двиг карбюраторный, Форд-АА

Максимальная мощность, л.с. 34-40

Запас топлива, л 45

Удельная мощность, л.с./т 12,5

Максимальная скорость, км/ч … 40-45

Запас хода, км 100

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 0,5

Бронирование, мм:

– лоб/борт и корма корпуса… 6-10/6

Экипаж, чел 2

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка обр. 1927 года

Разработчик КБ Кировского з-да

Изготовитель Кировский з-д

Дальность стрельбы, м:

– максимальная 8500

– эффективная 1500-4000

– по танкам 600

Углы наведения, град.:

– горизонтального 36

– вертикального. от -3 до +35

Боевая скорострельность, выстр./мин 10-12

Начальн. скорость снаряда, м/с 370

Боекомплект, выстрелов (.)

Прицел механический

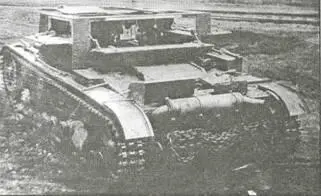

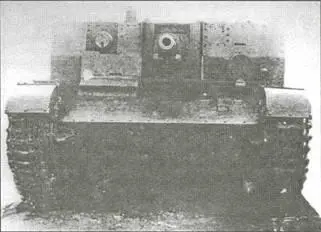

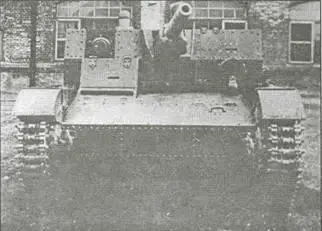

Работы над проектом артиллерийского танка начались в 1933 году. Опытный артиллерийский танк создан на базе легкого танка Т-26 для сопровождения танков при прорыве обороны и относится к типу полузакрытых установок. Вместо башни и подбашенной коробки установлена рубка с откидывающимися броневыми листами. В переднем листе рубки справа от пушки в шаровой опоре установлен пулемет ДТ.

Работы по АТ-1 были прекращены после выпуска 10 машин из-за начала выпуска легких танков БТ-7А с 76-мм пушкой.

С 13 февраля по 5 марта 1938 года на полигоне НИАП танк АТ-1 проходил испы-тания с 76-мм пушкой JI-10, созданной в КБ Кировского завода.

В 1937 году КБ ХПЗ разработало проект САУ массой 13,5т на базе танка БТ-7 с 76,2-мм пушкой Л-10 с рубкой по типу АТ-1. Боекомплект орудия составлял 60 выстрелов, экипаж машины – три человека.

Легкая самоходная артиллерийская установка – артиллерийский танк АТ-1

Состояние создан в 1933-1935 годах

Разработчик КБ завода №174

Изготовитель завод №174

Производство малая серия

База легкий танк Т-26

Боевая масса, т 9,5-10,0

Длина, мм:

– корпуса 4880

– опорной поверхности 2765

Ширина, мм 2480

Высота, мм 2530

Клиренс, мм 380-385

Ср. уд. давл. на грунт, кг/см2 0,66-0,7

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Запас топлива, л 182

Удельная мощность, л.с./т 9-9,5

Максимальная скорость, км/ч … 27-30
