В первой части справочника обобщены и систематизированы основные данные по более чем 230 образцам и проектам отечественных легких самоходных артиллерийских установок
Отечественные самоходные артиллерийские и зенитные установки. Часть 1. - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
СУ-5-1 имела боевую скорострельность 5 выстрелов в минуту.
В КБ ХПЗ в 1937 году разрабатывались проекты САУ на базе шасси танка БТ-7, аналогичные СУ-5.
Самоходная артиллерийская установка СУ-5-1
Состояние изготовлена в 1932 году
Разработчик ОКМО завода
"Большевик" (КБ завода № 174)
Изготовитель завод "Большевик" (завод №174)
Производство небольшая серия
Боевая масса, т 10,2-10,3
Длина, мм:
– корпуса 4840-5000
– опорной поверхности 3000
Ширина, мм 2420-2440
Высота, мм 2505
Клиренс, мм 360-380
Ср. удельн. давл. на грунт, кг/см2 0,7
Тип двигателя карбюраторный, Т-26
Максимальная мощность, л.с 90
Запас топлива, л 182
Удельная мощность, л.с./т 9,0
Максимальная скорость, км/ч 30-34
Запас хода, км 140-170
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 27
– ров, м 2,0
– стенка, м 0,75
– брод, м 0,8
Бронирование, мм
– лоб / борт корпуса 7-15 / 15
– крыша и днище 6-8
Экипаж, чел 6
Радиостанция нет
Артиллерийское вооружение:
Тип орудия. одна 76,2-мм пушка обр. 1902/30 годов
Углы наведения, град.:
– горизонтального 30
– вертикального. – 5 (-3) / + 60
Начальная скорость снаряда, м/с 328
Дальн. стрельбы, м 8500-10000
Боекомплект, выстрелов. 5
Прицел телескопический, панорама Герца

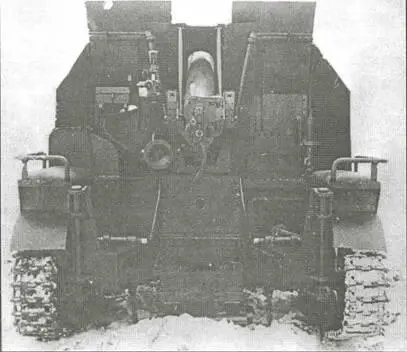

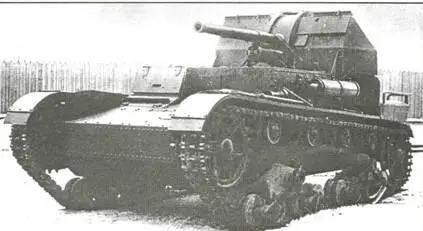

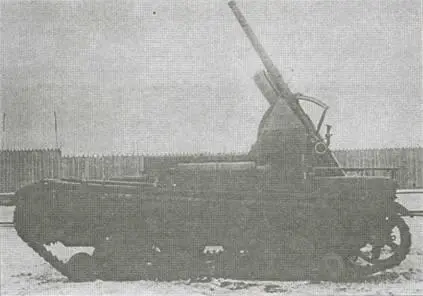

Самоходная артиллерийская установка СУ-5-1
122-мм легкая самоходная артиллерийская установт СУ-5-2 из состава триплекса СУ-5
Создана на базе легкого танка Т-26 обр. 1931 г. и входила вместе с САУ СУ-5-1 и СУ-5-3 в "Малый Триплекс".
Броневая рубка машины находилась над кормовой частью корпуса и не имела заднего бронирования.
На САУ не было возимого боекомплекта, он должен был подвозиться специальным тягачом.
САУ поступала на укомплектование танковых частей.
Самоходная артиллерийская установка СУ-5-2
Состояние создана в 1932 году
Разработчик ОКМО завода
"Большевик" (КБ завода № 174)
Изготовитель завод "Большевик" (завод №174)
Производство небольшая серия
База легкий танк Т-26
Боевая масса, т 10,0
Длина, мм:
– корпуса 4840-5000
– опорной поверхности 3100
Ширина, мм 2440-2490
Высота, мм 2505-2560
Клиренс, мм 360
Ср. уд. давл. на грунт, кг/см2 0,7
Тип двигателя карбюраторный, Т-26
Максимальная мощность, л.с 90
Запас топлива, л 182
Удельная мощность, л.с./т. 9
Максимальная скорость, км/ч 30
Запас хода, км 140-170
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 22
– ров, м 2,0
– стенка, м 0,75
– брод, м 0,8
Бронирование, мм:
– лоб / борт корпуса 15-7/15
– крыша и днище 6-8
Экипаж, чел 4 (6)
Артиллерийское вооружение:
Тип орудия одна 122-мм гаубица
образца 1910/30 годов
Углы наведения, град.:
– горизонтального ± 15
– вертикального от -5 до +60
Дальность стрельбы, м 8875
Нач. скорость снаряда, м/с. 352-368
Боекомплект, выстрелов 4
Прицел панорама Герца

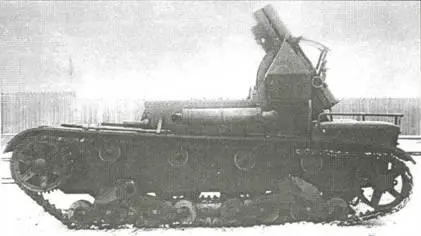

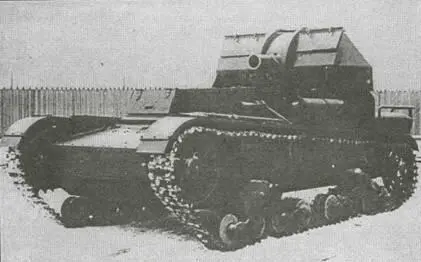

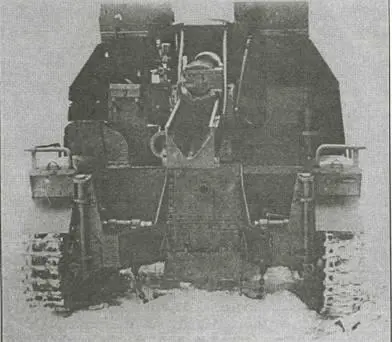

Самоходная артиллерийская установка СУ-5-2
152-мм легкая самоходная артиллерийская установка СУ-5-3 из состава триплекса СУ-5
Создана на базе легкого танка Т-26 обр. 1931 г. и входила вместе с САУ СУ-5-1 и СУ-5-2 в состав "Малого Триплекса".
По конструкции СУ-5-3 аналогична СУ-5-2, но отличается вооружением.

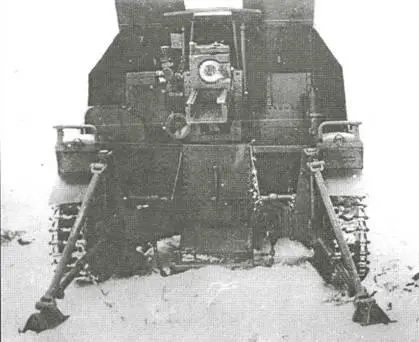

С целью повышения устойчивости машины при стрельбе в кормовой части корпуса установлены два откидных сошника-упора.
Всего выпущено 15 машин. САУ поступала на укомплектование танковых частей.
Состояние создана в 1932 году
Разработчик ОКМО завода
"Большевик" (КБ завода № 174)
Изготовитель …. завод "Большевик"
Производство небольшая серия
Боевая масса, т 10,2
Длина, мм:
– корпуса 5000
– опорной поверхности 3100
Ширина, мм 2490
Высота, мм 2560
Клиренс, мм 360
Ср. уд. давл. на грунт, кг/см2 0,7
Тип двигателя карбюраторный, Т-26
Максимальная мощность, л.с. 90-91
Запас топлива, л 182
Удельная мощность, л.с./т 9
Максимальная скорость, км/ч 30-34
Запас хода, км 140-170
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 22
– ров, м 2,0
– стенка, м 0,75
– брод, м 0,8
Бронирование, мм:
– лоб / борт корпуса 7-15 / 15
– крыша и днище 6-8
Экипаж, чел 4
Артиллерийское вооружение:
Тип орудия одна 152-мм мортира образца 1931 года
Углы наведения, град.:
– в вертикальной пл. -3 /+72
– в горизонтальной пл 30
Дальность стрельбы, м 5600
Начальн. скорость снаряда, м/с 250
Боекомплект, выстрелов (нет)
Прицел панорама Герца

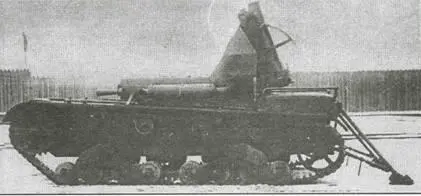

Самоходная артиллерийская установка СУ-5-3
Самоходная артиллерийская установка СУ-5-3
76-мм опытная безоткатная самоходная пушка СУ-76К
Самоходная артиллерийская установка (САУ) спроектирована и построена в 1932 году на базе шасси легкого танка Т-26 с использованием ДРП (динамореактивной пушки) конструкции Л.В.Курчевского.
Назначение САУ – сопровождение стратегической конницы и мотомеханизированных частей РККА.
Казнозарядная ДРП имела нарезной ствол с центральным сопловым блоком. Безоткатный выстрел (снаряд массой 4 кг посылался на дальность до 4000 м) обеспечивался за счет истечения при выстреле газов из сопла.
Кроме гусеничного варианта САУ был также создан вариант СУ-76К на базе грузового автомобиля ЯГ-10.
Состояние испытания в 1932-1934 годах
