А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

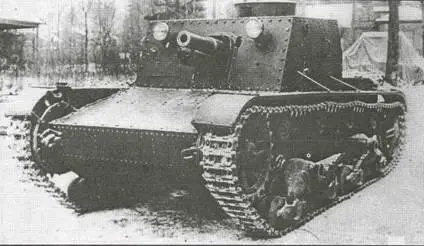

ОаУ закрытого типа создана на базе легкого танка Т-26. Боевая рубка коробчатой формы установлена над боевым отделением. Для доступа экипажа в машину в боковых стенках рубки размещены двери. На крыше рубки установлена командирская башенка. Силовая установка и трансмиссия базового танка остались без изменений.

В дальнейшем с учетом опыта создания установки было разработано семейство артсамоходов СУ-5.

Состояние создана в 1932 году

Разработчик завод "Большевик"

Изготовитель "Красный Путиловец"

Производство опытный образец

База легкий танк Т-26

Боевая масса, т 8,0

Длина, мм 4620

Ширина, мм 2440

Высота, мм 2200

Клиренс, мм 380

Ср. уд. давл. на грунт, кг/см2 0,68

Преодолеваемые препятствия: – подъем, град 32

– крен, град 22

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,82

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с/т 11,3

Максим, скорость, км/ч… 30

Запас хода, км 150-200

Бронирование, мм:

– лоб корпуса 13

Экипаж, чел 4

Артиллерийское вооружение:

Тип орудия. одна 76,2-мм пушка ПС-3

Разработчик… КБ завода "Красный Путиловец"

Макс, дальность стрельбы, м . 12900

Начальная скорость снаряда, м/с:

– осколочного снаряда. 338

– бронебойного 662

Боекомплект, выстрелов 35

Прицелы механический,

панорама Герца Дополнительное вооружение:

Тип пулеметов. два 7,62-мм ДТ

Боекомплект, патронов (.)

Самоходная артиллерийская установка СУ-1

Разработка самоходной артиллерийской установки на базе усиленного шасси трактора "Коммунар 3-90", выпускаемого серийно ХПЗ им. Коминтерна, начата в 1930 году.

САУ создавалась для сопровождения и поддержки атаки танков.

Машина проходила испытания в октябре 1931 года на территории военного склада №60 и завода- изготовителя. Комиссия УММ РККА признала систему пригодной при условии проведения доработок. САУ рекомендована к принятию на вооружение дивизионной артиллерии,а также было рекомендовано проработать возможность создания на ее базе 122-мм самоходной гаубицы и самоходной зенитной пушки.

Представленный спустя некоторое время на НИАП доработанный вариант СУ-2 оказался непомерно утяжеленным.

В этиже годы на ленинградском заводе "Большевик" на базе трактора "Коммунар" разрабатывалась и создавалась небронированная самоходная установка СУ-5, которая вооружалась 76-мм зенитной пушкой образца 1915 года.

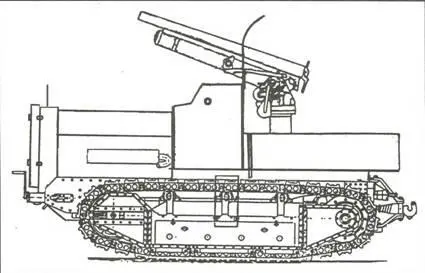

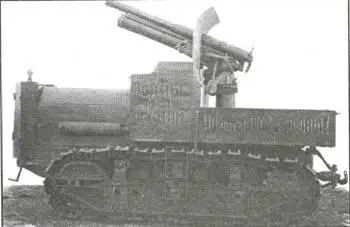

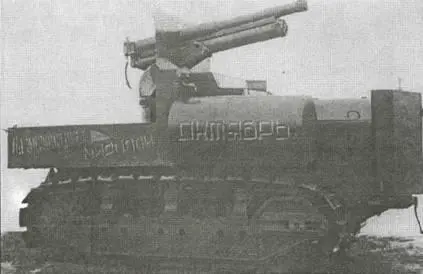

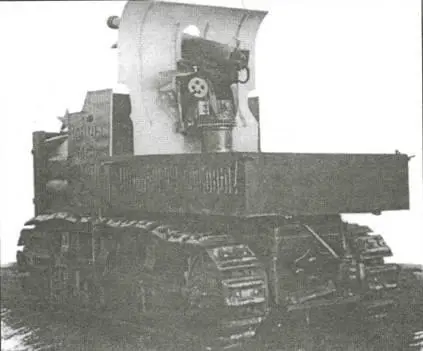

Самоходная артиллерийская установка СУ-2

Самоходная артиллерийская установка СУ-2

Самоходная артиллерийская установка СУ-2

Самоходная артиллерийская установка СУ-2

Состояние создана в 1932 году

Разработчик завод "Большевик" и военный склад №60

Изготовитель завод

"Красный Путиловец"

Производство опытный образец

Шасси трактор "Коммунар 3-90"

Боевая масса, т 10-11

Длина, мм 4350

Ширина, мм 2060

Высота, мм 3300

Клиренс, мм 425

Ср. уд. давл. на грунт, кг/см2 0,7

Тип двигателя. карбюраторный

Максимальная мощность, л.с 90

Удельная мощность, л.с/т 8,2

Максим, скорость , км/ч 12-15

Запас топлива, л 285

Запас хода, км 100-150

Бронирование, мм 6-10

Экипаж, чел 6

Артиллерийское вооружение:

Тип орудия. одна 76,2-мм пушка

обр. 1902 года или образца 1928 года

Макс, дальность стрельбы, м . 12900

Начальная скорость снаряда, м/с 662-680

Дальность прямого выстрела, м 820

Углы наведения, град.:

– вертикального до +70

– горизонтального 360

Боекомплект, выстрелов 20 (возимый на прицепе – 200)

ОаУ создавалась на базе танкетки Т-27. Разработка проекта началась в декабре 1931 года.

76-мм динамореактивная пушка проектировалась в СКБ-1 завода №8 под руководством Л.В.Курчевского. Орудие имело механическое перезаряжание.

В результате полигонных и войсковых испытаний установки были выявлены конструктивные недостатки и низкие баллистические качества орудия.

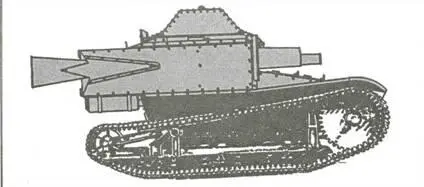

76-мм малая самоходная артиллерийская установка СУ-3

Состояние создана в 1932 году

Рагработчик… КБ Артакадемии

Изготовитель завод №7

"Красный Арсенал" Производство опытный образец

База танкетка Т-27

Боевая масса, т 2,68

Длина, мм 2100

Ширина, мм 1875

Высота, мм 1700

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,74

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 1,2

– стенка, м 0,5

– брод, м 0,5

Тип двигателя. карбюраторный Форд-АА

Максимальная мощность, л.с. . 34 (40)

Удельная мощность, л.с/т .12,1 (14,9)

Макс, скорость, км/ч 40-45

Запас хода, км 100

Экипаж, чел 2

Бронирование, мм:

– лоб 9

– борт 6

– корма 6

– крыша 6

Артиллерийское вооружение:

Тип орудия одна 76-мм ДРП типа "К"

Разработчик СКБ-1 завода №8

Гл. конструктор Л.В.Курчевский

Дальность стрельбы, м до 4000

Начальная скорость снаряда, м/с 341

Углы наведения, град.:

– горизонтального 50

– вертикального от+0,5 до+5 (+15)

Боекомплект, выстрелов 30

Прицел механический

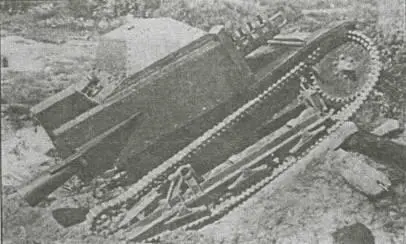

76-мм малая самоходная артиллерийская установка СУ-3

Руководитель разработки самоходной установки – начальник Опытно-конструкторского и испытательного бюро (ОКИБ) УММ РККА Н.И.Дыренков.
