А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

45-мм батальонный артсамоход системы Каратеева

Трактор Хлыстова с батальонным орудием и расчетом

Состояние создан в 1928 году

Разработчик КОСАРТОП

Изготовитель завод "Красный Арсенал" (завод №7)

Производство опытный образец

Боевая масса, т 0,5

Длина, мм 2000

Ширина, мм 800-850

Высота, мм 800-850 (по другим данным – 1000)

Клиренс, мм 200

Ширина гусеницы, мм . 100

Среднее удельное давление

на грунт, кг/см2 0,25

Тип двигателя. карбюраторный

Максимальная мощность, л.с. 10-12

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 5

Запас хода, км 18

Преодолеваемые препятствия:

– подъем, град 15

– крен, град 8

Бронирование противопульное (лобовой лист)

Экипаж, чел нет (управляется пешим водителем)

Артиллерийское вооружение:

Тип орудия 45-мм пушка

системы Соколова

Боекомплект, выстрелов 50

Уголы наведения орудия, градусов:

– горизонтального ±15°

– вертикального от 0 до +30°

Начальн. скорость снаряда, м/с 550

В качестве базы для полевой самоходной установки использовалось специальное гусеничное шасси оригинальной конструкции. Разработка и изготовление артсамохода "Арсеналец А.П." велись силами ленинградского артиллерийского завода "Красный Арсенал" (завод №7).

Состояние. создана в 1926 году

Разработчик КБ завода "Красный Арсенал" (завод №7)

Изготовитель завод "Красный Арсенал" (завод №7)

Производство опытный образец

Боевая масса, т 5,0-5,5

Длина, мм 4500

Ширина, мм 2800

Высота, мм 2000

Тип двигателя карбюраторный

Максимальная мощность, л.с 100

Удельная мощность, л.с./т 18,2-20

Максимальная скорость, км/ч … 36,6

Артиллерийское вооружение:

Тип орудия…. одна 76-мм пушка

Разработчик орудия Путиловский завод

Угол наведения орудия, градусов:

– горизонтальный 360°

– вертикальный до +85°(+80°)

Дальность стрельбы, м:

– максимальная 4800

– прямой наводкой 3200

Начальная скорость снаряда, м/с:

– осколочного 380

– осколочно-фугасного 380

– бронебойного 588

Проработка вариантов самоходной артиллерийской установки на базе шасси легкого танка МС-1 (Т-18) началась в научно-исследовательском отделе Артиллерийского научно- исследовательского института (НИО АНИИ) в 1925 году под руководством конструктора К.М.Иванова.

В 1930 году заводу "Большевик" (ранее – Обуховский сталелитейный завод) было выдано ТТЗ на проектирование самоходной артиллерийской установки. Этой САУ предполагалось оснащать механизированные части и соединения РККА. Для транспортировки боеприпасов проектировался специальный транспортер – танк снабжения – на базе танка МС-1 (Т-18).

Для вооружения установки предполагалось использовать 76-мм полковую пушку образца 1927 года с поршневым затвором, которая была создана на Мотовилихинском заводе.

При установки пушки с дульным тормозом длина отката сократилась с 1,0 м до 0,8 м. При этом угол возвышения увеличился до 12 градусов (без дульного тормоза – 8 градусов), а дальность стрельбы составила 3800 м (ранее – 2800 м).

Прорабатывался вариант размещения на САУ другой атрсистемы – 76-мм пушки образца 1928 года с углом возвышения до 8 градусов и дальностью стрельбы до 3800 м. Из-за утяжеления и усложнения конструкции данный вариант был отвергнут.

Прорабатывался также вариант 45-мм противотанковой самоходной пушки на той же базе.

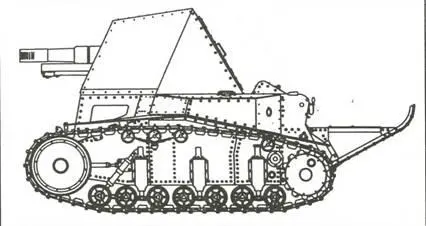

Проект 76-мм самоходной артиллерийской установки поддержки механизированных соединений на шасси легкого танка МС-1

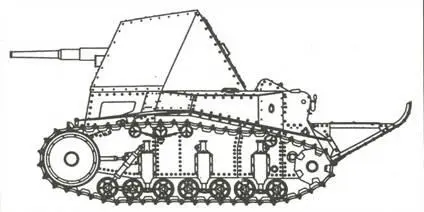

Проект 45-мм противотанковой самоходной установки на базе шасси легкого танка МС-1

Состояние проект 1930 года

Разработчик НИО АНИИ, завод "Большевик"

Производство не изготавливалась

Боевая масса, т 7,5 (по проекту)

Длина, мм 3500

Ширина, мм 1800

Высота, мм 2200

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,42

Тип двигателя карбюраторный Т-18

Максимальная мощность, л.с 35

Удельная мощность, л.с./т 4,7

Максимальная скорость, км/ч 20

Запас хода, км 100

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 0,8

Бронирование, мм 15-16

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия 76,2-мм полковая пушка образца 1927 года

Разработчик Мотовилихинский завод

Изготовитель Мотовилихинский завод

Боекомплект, выстрелов 20-25

Дальность стрельбы, м 3800

– прямого выстрела. 440-470

Начальная скорость снаряда, м/с:

– бронебойного 387

– осколочно-фугасного 370

Высота линии огня, мм 1800

Прицел нормализованный

механический Дополнительное вооружение:

Пулеметы один 7,62-мм ДТ (боекомплект, патронов) (.)

Самоходная артиллерийская установка (САУ) проектировалась силами завода "Большевик" на базе опытного легкого танка Т-19 с размещением 76,2-мм полковой пушки образца 1927 года (52П353) в бронированной рубке.

Полковая пушка была создана в КБ артзавода в Мотовилихе. Максимальная дальность стрельбы полевого орудия составляла 7060 м, дальность прямого выстрела – 440 м, при одинаковой с орудием САУ начальной скоростью снаряда. Масса ствола пушки 52П353 с затвором составляла 229 кг.

В войска САУ на базе шасси танка Т-19 не попала из-за того, что в серийное производство танк Т-19 не передавался, и, кроме того, в производство была запущена колесная самоходная установка СУ-12 с аналогичной артиллерийской частью.

На базе шасси опытного танка Т-19 в КБ завода "Большевик" также прорабатывались варианты 37-мм и 45-мм противотанковых самоходных установок, а также 37-мм зенитная самоходная установка и зенитно- пулеметная самоходная установка.
