А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Состояние проект разработан в 1930 году Разработчик КБ завода "Большевик"

Производство не изготавливалась

База танк Т-19

Боевая масса, т 9,0

Длина, мм 3800

Ширина, мм 1800

Высота, мм около 2500

Клиренс, мм 320

Среднее удельное давление на грунт, кг/см2 0,4

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 1,5

– стенка, м 0,55

– брод, м 0,8

Тип двигателя. карбюраторный

Максимальная мощность, л.с 60

Удельная мощность, л.с/т 6,7

Максимальная скорость, км/ч 17

Запас хода, км 80-90

Бронирование, мм до 16

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия 76,2-мм полковая пушка образца 1927 года

Разработчик Мотовилихинский з-д

Изготовитель Мотовилихинский з-д

Боекомплект, выстрелов 20-25

Дальность стрельбы, м:

– максим, с дульн. тормозом 3800

– максим, без дульн. тормоза 2800

– прямого выстрела. 440-470

Начальная скорость снаряда, м/с:

– бронебойного 387

– осколочно-фугасного. 370

Высота линии огня, мм 1800

Прицел нормализованный механический

Главный конструктор самоходной мотоциклетной установки и динамо- реактивного (безоткатного) орудия – Л.В.Курчевский.

Развитие в СССР проектно-конструкторских работ в направлении создания динамо-реактивных пушек (ДРП), как системы артиллерийского вооружения всех родов войск, позволило создать в СКБ-1 подмосковного завода №8 (одна из основных организаций – проектировщиков ДРП) легкую маневренную систему, установленную на мотоцикле типа "Харлей-Дэвидсон" с коляской.

Размещение нарезного ствола с центральным соплом на вертлюге между мотоциклом и коляской позволило обеспечить горизонтальное наведение орудия в секторе 37 градусов (без изменения положения мотоцикла) при достаточно большом диапазоне изменения угла наведения в вертиальной плоскости.

Преодолеваемые препятствия для артиллерийской установки на мотоцикле были в прямой зависимости от умения и физической силы расчета.

Состояние принята на вооружение в 1931 году

Разработчик. СКБ-1 завода №8

Изготовитель. заводы №7 и №8

Производство серия с 1932 года

База мотоцикл с коляской

Боевая масса орудия, кг 65

Тип двигателя. карбюраторный

Бронирование, мм нет

Экипаж, чел 2-3

Артиллерийское вооружение: Тип орудия 76,2-мм динамореактивная пушка

Начальная скорость снаряда, м/с 280

Макс, дальность стрельбы, м …. 5500 Скорострельность, выстр./мин 6

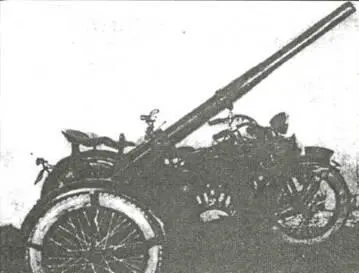

76-мм мотоциклетная безоткатная пушка "МПК" на мотоцикле типа "Харлей-Дэвидсон" с коляской (самоходное орудие на базе мотоцикла с каляской)

Самоходная установка создавалась на базе танкетки Т-27.

Было создано два опытных образца САУ, отличающихся конструкцией и составом вооружения.

Первый вариант САУ был вооружен 37-мм пушкой системы Гочкиса, которая принята на вооружение РККА в 1920 году.

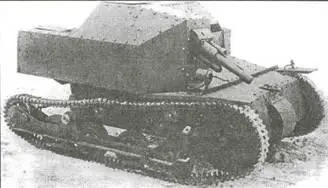

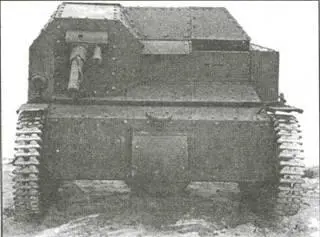

37-мм малая самоходная артиллерийская установка (первый вариант)

Состояние создана в 1931 году

Разработчик завод "Большевик"

Изготовитель завод "Большевик"

Производство опытный образец

База танкетка Т-27

Боевая масса, кг 3,3

Длина, мм 2600

Ширина, мм 1825

Высота, мм 1450

Клиренс, мм 340

Ср. уд. давл. на грунт, кг/см2 0,76

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 1,2

– стенка, м 0,5

– брод, м 0,5

Тип двигателя карбюраторный Форд-АА

Макс, мощность, л.с 40

Удельная мощность, л.с/т 12,1

Максим, скорость, км/ч 40

Запас хода, км 100

Бронирование, мм 6-9

Экипаж, чел 2

Артиллерийское вооружение:

Тип орудия 37-мм пушка Гочкиса

Длина ствола, клб 20

Скорострельность, выстр./мин 10-12

Прицельная дальность, м 2000

Начальная скорость снаряда, м/с 442

Угол вертикального

наведения, град… от -8 до +30

Масса снаряда, кг 0,51

Прицел телескопический

Самоходная артиллерийская установка создавалась на базе танкетки Т-27. Было создано два опытных образца САУ, отличающихся конструкцией и составом вооружения.

Вооружение второго опытного образца – 37-мм пушка системы Гочкиса, принятая на вооружение РККА в 1920 году.

37-мм малая самоходная артиллерийская установка (второй вариант)

Состояние создана в 1931 году

Разработчик завод "Большевик"

Изготовитель завод "Большевик"

Производство опытный образец

База танкетка Т-27

Боевая масса, кг 3,0-3,2

Длина, мм 2600

Ширина, мм 1830

Высота, мм 1440-1450

Клиренс, мм 240 (340)

Ср. уд. давл. на грунт, кг/смг 0,74

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 1,2

– стенка, м 0,5

– брод, м 0,5

Тип двигателя карбюраторн. Форд-АА

Макс, мощность, л.с 40

Удельная мощность, л.с/т … около 13

Максим, скорость, км/ч 36-40

Запас хода, км 100-120

Бронирование, мм 4-10

Экипаж, чел 2

Артиллерийское вооружение:

Тип орудия 37-мм пушка Гочкиса

Длина ствола, клб 20

Скорострельность, выстр./мин 10-12

Прицельная дальность, м 2000

Начальная скорость снаряда, м/с 442

Угол вертикального

наведения, град. от – 8 до +30

Масса снаряда, кг 0,51

Прицел телескопический

Дополнительное вооружение: Пулемет один 7,62-мм ДТ

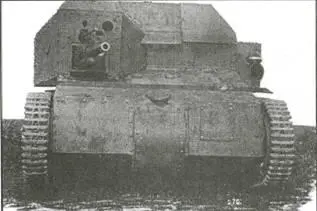

37-мм малая самоходная артиллерийская установка (второй вариант)
