А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Разработчик СКБ-1 завода №8

Изготовитель заводы №174 им. Ворошилова и №8

Производство опытный образец

База легкий танк Т-26

Боевая масса, т 10

Длина, мм 4620

Ширина, мм 2410

Клиренс, мм 380

Преодолеваемые препятствия:

– подъем, град 40

– крен, град 40

– ров, м 2,0

– стенка, м 0,73

– брод, м 0,82

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с/т. 9

Максимальная скорость, км/ч 35

Запас хода, км 170

Бронирование, мм:

– лоб корпуса 16

– лоб башни 25

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия одна 76-мм ДРП

типа "К"

Разработчик СКБ-1 завода №8

Изготовитель завод №8

Дальность стрельбы, м до 4000

Боекомплект, выстрелов (.)

Дополнительное вооружение:

Пулеметы два 7,62-мм ДТ

Боекомплект, патронов… 2772

СаУ проектировалась на шасси танкетки Т-27 с установкой прикрытого щитом орудия на специальном станке в кормовой части машины. При переводе САУ в боевое положение и подготовке к стрельбе откидывались два сошника.

Состояние проект 1934 года

Разработчик КБ завода №37

Производство не изготавливался

База танкетка Т-27

Боевая масса, т 3,0

Длина, мм 2600

Ширина, мм 1825

Высота, мм 1500

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,75

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 1,2

– стенка, м 0,5

– брод, м 0,5

Тип двигателя карбюраторный Форд-АА

Максимальная мощность, л.с 40

Удельная мощность, л.с/т 13,3

Максим, скорость , км/ч 42

Запас хода, км 100

Бронирование, мм 10

Экипаж, чел 2-3

Артиллерийское вооружение:

Тип орудия одна 45-мм танковая пушка образца 1934 года (20К)

Разработчик КБ з-да №8

Изготовитель з-д №8

Приц. дальность стрельбы, м/с 3600

Боевая скоростр-сть, выстр./мин 12

Начальная скорость снаряда, м/с:

– осколочного 335

– бронебойного 760

Боекомплект, выстрелов (.)

Прицел механический

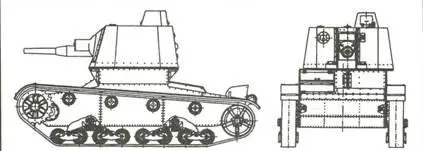

СаУ создавалась на базе легкого танка Т-26.

Орудие и пулемет предполагалось разместить во вращающейся башне. Высота линии огня орудия – 1800 мм.

Состояние проект 1933 года

Разработчик КБ BOAO

Производство не изготавливалась

База легкий танк Т-26

Боевая масса, т 10,0

Длина, мм 4620

Ширина, мм 2445

Высота, мм 2571

Клиренс, мм 380

Ср. уд. давл. на грунт, кг/см2 0,7

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т 9

Максимальная скорость, км/ч . 30 (35)

Запас хода, км 150-170

Преодолеваемые препятствия:

– подъем, град 40

– ров, м 2,0

– брод, м 0,75

Бронирование, мм:

– лоб корпуса 16

– лоб башни 25

Экипаж, чел 3

Радиостанция нет

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка

Боекомплект, выстрелов (.)

Прицел перископический

Дополнительное вооружение:

Пулеметы один 7,62-мм ДТ

Боекомплект, патронов… (.)

Самоходная артиллерийская установка А-39

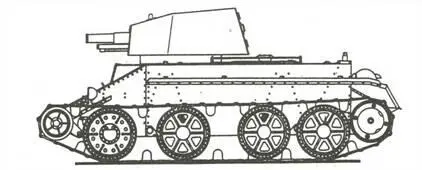

Артиллерийский танк создан на базе легкого танка БТ-2.

В 1931 году в КБ УММ РККА под руководством Н.И.Дыренкова был создан натурный макет танка Д-38 на базе колесно-гусеничного танка Кристи. На нем предполагалось установить 37- и 76-мм пушки: одну в башне, другую в корпусе.

В дальнейшем на базе танка БТ-2 был создан артиллерийский танк с 76- мм полковой пушкой с уменьшенной длиной отката. В 1932 году машина проходила испытания, но из-за конструктивных недостатков в серию не пошла.

Состояние… создан в 1932 году

Разработчик КБ УММ РККА

Изготовитель КБ УММ РККА

Производство опытный образец

База легкий танк БТ-2

Боевая масса, т 14,0

Длина, мм 5500

Ширина, мм 2230

Высота, мм 2500

Клиренс, мм 350

Среднее удельное давление на грунт, кг/см2 0,67

Тип двигателя карбюраторный М-5

Максимальная мощность, л.с 400

Удельная мощность, л.с./т 28,6

Максимальная скорость, км/ч:

– на колесах 72

– на гусеницах 52

Запас хода, км 120/200

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 1,0

Бронирование, мм:

– лоб и борт корпуса 20

– лоб и корма башни 13

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия одна 76,2-мм танковая пушка образца 1927 года

Разработчик КБ Кировского з-да

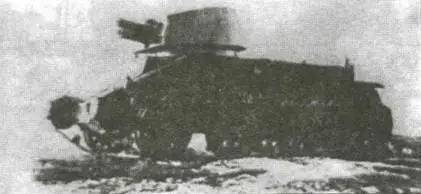

Опытный колесно-гусеничный артиллерийский танк БТ-2

Изготовитель Кировский з-д

Боекомплект, выстрелов (.)

Прицелы телескопический,

перископический Дополнительное вооружение:

Пулеметы один 7,62-мм ДТ

Боекомплект, патронов . (.)

Опытный колесно-гусеничный артиллерийский танк БТ-2

Артиллерийский танк создан на базе легкого танка БТ-7, на который была установлена башня от танка Т-26-4с 76-мм пушкой, двумя пулеметами и зенитной установкой П-40.

На танке был установлен дифференциальный механизм горизонтального наведения с комбинированным ручным и электрическим приводами.

Танк выпущен небольшой серией и был передан в 9, 19 и 31 механизированные бригады. В 1939 году танки БТ-7А принимали участие в боевых действиях на р.Халхин-Гол.

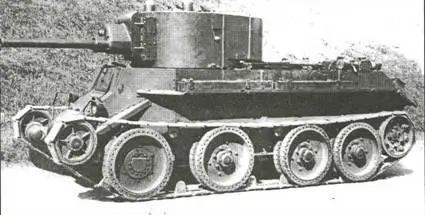

Колесно-гусеничный артиллерийский танк БТ-7 с опытной пушкой Л-11 Кировского завода

Состояние создан в 1934 году

Разработчик. КБ завода №183

Изготовитель завод №183

Производство небольшая серия

База легкий танк БТ-7А

Боевая масса, т 14,5-14,6

Длина, мм 5660

Ширина, мм 2290
