А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Завод подъемно-транспортного оборудования им. С.М.Кирова изготовил 10 машин в июне 1942 года.

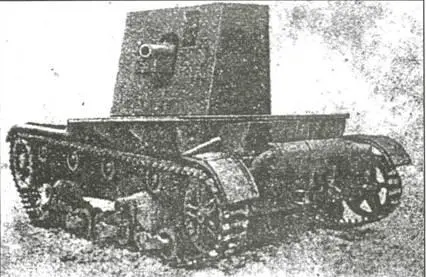

76-мм самоходная установка на базе танка Т-26

Состояние создана в конце 1942 года

Разработчик КБ з-да ПТО им. Кирова

Изготовитель завод ПТО им.С.М.Кирова

Производство малая серия

База легкий танк Т-26

Боевая масса, т 10

Длина, мм 4880

Ширина, мм 2445

Высота, мм 2400

Клиренс, мм 380

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 35

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Тип двигателя . карбюраторный, Т-26

Максимальная мощность, л.с. 90-91

Удельная мощность, л.с/т. 9

Максимальная скорость, км/ч 30

Запас хода, км 200

Бронирование, мм 6-16

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия… одна 76-мм пушка

образца 1927 года (ТК)

Боекомплект, выстрелов (.)

Прицел механический

Дополнительное вооружение:

Пулемет два 7,62-мм ДТ

Боекомплект, патронов 2772

Трактор СТЗ-З (ХТЗ-З) создавался для использования в сельском хозяйстве и для буксировки артсистем в РККА (трактор СТЗ-5, создававшийся на базе трактора СТЗ-З имел грузоподъемность до 1,5 тонн).

При обороне Одессы несколько тракторов были переоборудованы силами местной промышленности в самоходные артиллерийские установки. В бронированной рубке устанавливалась 45-мм танковая пушка.

Состояние… создана в 1941 году

Производство переоборудованы на предприятиях Одессы

База трактор СТЗ-З

Масса трактора, т 6,0

Длина, мм 4150

Ширина, мм 1855

Высота, мм 2211

Ширина гусениц, мм 310

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 15

– брод, м 0,6

Тип двигателя карбюраторный

Максимальная мощность, л.с 52

Удельная мощность, л.с/т 8,7

Запас топлива, л 162

Максим, скорость, км/ч 20,8-21

Запас хода, км 100-135

Бронирование противопульное

Артиллерийское вооружение:

Тип орудия одна 45-мм танковая пушка образца 1938 года

Разработчик КБ з-да №8

Изготовитель з-д №8

Боекомплект, выстрелов (.)

Полубронированная (частично бронированная противотанковая самоходная установка создана на базе полугусеничного автомобиля повышенной проходимости ЗИС-42 (колея 1546 мм).

На машину устанавливалась противотанковая пушка ЗИС-2, созданная в 1941 году в КБ завода №92 под руководством В.Г.Грабина. В 1941 году была создана САУ с 57-мм пушкой ЗИС-2 на автомобильном шасси.

Пушку ЗИС-2 в опытном порядке установили и на забронированный автомобиль ГАЗ-ААА. Новая установка получила индекс ЗИС-З 1 и проходила сравнительные испытания с гусеничной САУ ЗИС-30.

Состояние создана в октябре 1941 года

Разработчик КБ завода №92

Изготовитель завод №92

Производство опытные образцы

База автомобиль ЗИС-42

Боевая масса, т 7,5

Длина, мм 6097

Ширина, мм 2360

Высота, мм 2950

Клиренс, мм 318

Ср. уд. давл. на грунт, кг/см2 0,29

Преодолеваемые препятствия:

– подъем, град 22-28

– брод, м 0,6

Тип двигателя карбюраторный ЗИС-5В

Макс, мощность, л.с 76

Удельная мощность, л.с/т 10

Запас топлива, л 240-300

Максим, скорость , км/ч 40-45

Запас хода, км 200-300

Бронирование противопульное

Экипаж, чел 4-5

Артиллерийское вооружение:

Тип орудия одна 57-мм противотанковая пушка ЗИС-2 образца 1941 года

Разработчик КБ з-да №92

Гл. конструктор В.Г.Грабин

Изготовитель з-д №92

Дальность прямого выстрела, м 1250

Начальная скорость бронебойного снаряда, м/с 990

Боевая скорострельн., выстр./мин 20

Угол вертикального наведения, град от -5 до +25

Боекомплект, выстрелов (.)

Прицел механический

В связи с потребностями фронта, в 1941 году на Кировском заводе было установлено 24 артиллерийские части 76-мм полковых пушек на автомобили ЗИС-5. Бронирование установок не производилось.

Состояние. создана в 1941 году

Разработчик КБ Кировского завода

Изготовитель… Ленинградский Кировский завод

База ЗИС-5

Масса пустого автомобиля, т 3,0-3,1

Длина, мм 6060

Ширина, мм 2235

Высота автомобиля, мм 2160

Клиренс, мм 395

Тип двигателя карбюраторный, ЗИС-5

Максимальная мощность, л.с 73-77

Максимальная скорость , км/ч 60

Запас хода, км 200

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 15

– брод, м 0,6

Артиллерийское вооружение:

Тип орудия…. одна 76-мм пушка образца 1927 года

Боекомплект, выстрелов (.)

Прицел механический

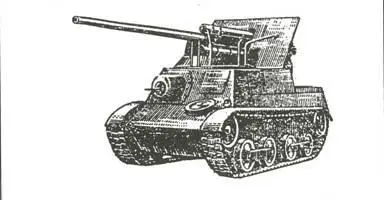

Разработка 57-мм самоходной противотанковой пушки задана Приказом Наркома вооружения от 1 июля 1941 года. САУ создана под руководством П.Ф.Муравьева на базе легкого артиллерийского полубронированного тягача Т-20 "Комсомолец", имевшего корпус клепано- сварной конструкции (база опорных катков – 1775 мм, колея – 1480 мм, ширина гусеницы – 200 мм). На гусеничном тягаче установили 57-мм противотанковую пушку ЗИС-2.

На войсковые испытания машина поступила в конце июля 1941 года. После проведения комплекса испытаний установки стали поступать в войска. Организационно САУ входили в танковые бригады. ЗИС-30 принимали участие в боевых действиях под Москвой в конце 1941 года.

САУ оказалась неустойчивой при стрельбе из-за высокого расположения линии огня при короткой базе машины. Были и другие конструктивные недостатки, из-за чего ЗИС-30 дальнейшего развития не получила.

В серии установка была недолго, всего с 21 сентября по 15 декабря 1941

Самоходная артиллерийская установка ЗИС-30 (СУ-37) года. Была выпущена 101 САУ с пушкой ЗИС-2 и одна САУ с 45-мм противотанковой пушкой.

Первая опытная самоходная артиллерийская установка ЗИС-30 в январе 1942 года была переоборудована под размещение 76-мм пушки ЗИС-З.

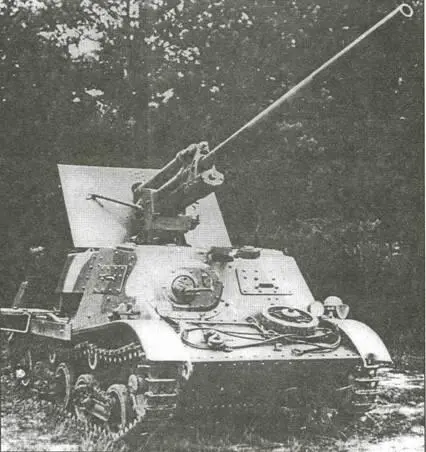

Самоходная артиллерийская установка ЗИС-30
