Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

Технический проект переоборудования АПКР пр. 667А в АПКРРК по пр. 667М (шифр «Андромеда») разработало ЦКБ МТ «Рубин» в 1979 г. После переоборудования корабль был вооружен комплексом «Метеорит» со стратегической КР ЗМ-25, имевшей дальность полета свыше 5 000 км. Данная величина определялась стремлением избежать захода носителя в зону активной противолодочной обороны США.

Кроме того, требовалось поражать территорию противника на достаточно большую глубину. КР ЗМ-25 хранилась в контейнере со сложенными консолями крыльев, на стартовом агрегате и с загерметизированным маршевым двигателем. Пуск мог производиться с глубины 40 м и при скорости хода носителя до 10 уз. Перед стартом контейнер заполнялся водой кольцевого зазора и для открывания крышки давление воды в нем сравнивалось с забортным. Одновременно шел наддув самой ракеты (для избежания ее деформации). Первые два двигателя стартового агрегата выносили ракету на поверхность. После схода с направляющих ПУ раскрывались консоли крыльев и запускался маршевый двигатель. На поверхности запускались два оставшихся двигателя стартового агрегата, которые отделялись от ракеты после достижения заданной скорости полета.

Разработка комплекса «Метеорит» началась в декабре 1976 г. в ОКБ № 52 под руководством В.Н. Челомея в морском («Метеорит-М») и авиационном («Метеорит-А») вариантах. Изначально в качестве носителя для морского варианта предполагалось использовать АПКРРК пр. 949, модернизированный по пр. 949М. Однако проектные проработки, которые выполнило ЦКБ МТ «Рубин», показали, что для размещения КР ЗМ-25 на пусковой установке ПКРК «Гранит» необходимо радикальное изменение конструкции последней, а для размещения второго комплекта АУ КСППО комплекса «Метеорит» потребуется увеличить длину АПКРРК на 5 – 7 м. Попытки же создания унифицированной АУ КСППО для комплексов «Гранит» и «Метеорит» не увенчались успехом. Поэтому было принято решение переоборудовать в носитель комплекса «Метеорит-М» один из АПКР пр. 667А, в соответствии с договором ОСВ-1 выведенный из состава МСЯС.

Для этих целей выбрали К-420. Вместо двух вырезанных отсеков с шахтами для БР корабль получил блок из трех отсеков, который увеличил его длину примерно на 20 м. В первых двух отсеках (четвертом и пятом) блока разместили АППП «Клевер», АУ КСППО «Корш- ун-44», пневмогидросистемы КСППО, другую аппаратуру управления комплексом и провизионные камеры. В третьем отсеке блока (V-бис) находились жилые и общественно-бытовые помещения для экипажа. 12 контейнеров с ПУ для КР ЗМ-25 расположили вне прочного корпуса -в междубортном пространстве под углом 45° к основной плоскости лодки. Значительные габариты КР комплекса «Метеорит-М», а также количество контейнеров оказали существенное влияние на архитектурно- конструктивный облик АПКРРК. В районе размещения контейнеров ширина легкого корпуса была увеличена до 15 м. Диаметр прочного корпуса наоборот -был уменьшен по сравнению с диаметром прочного корпуса демонтированных отсеков.

Кроме того, на корабле заменили ГАК, НК и КСС. С целью удержания лодки в стартовом коридоре при залповой стрельбе установили систему стабилизации по глубине «Бор». Работы были проведены на СМП в период с 25.09.1979 г. по 15.10.1982 г. (дата спуска лодки на воду). Одновременно с переоборудованием АПКРРК шла отработка ракет пусками с наземного стенда (на полигоне в Капустином Яре) и плавучего стенда ПСК на Черном море.

В период с 1982 г. по 1987 г. произведено более 30 пусков КР ЗМ-25. С 26.12.1983 г. 30*начались летно-конструкторские испытания комплекса «Метеорит-М» с АПКРРК. Они продолжались вплоть до декабря 1986 г. В этот период с К-420 произвели два пуска ракет.

Совместные (государственные) испытания ракетного комплекса начались только в 1988 г. В этом году с лодки произвели три пуска ракет. Количество успешных пусков на всех этапах испытаний примерно соответствовало числу неудачных. Это объяснялось большим числом принципиально новых технических решений в комплексе «Метеорит-М» (подводный старт КР столь больших размеров при помощи стартово-разгон- ной ступени, инерциальная система наведения с коррекцией по радиолокационным картам местности, многофункциональный комплекс защиты и т. д.). Данное обстоятельство, а также необходимость постройки специальных носителей привели к тому, что работы над комплексом «Метеорит-М» в конце 1989 г. свернули.

АПКРРК пр. 667М в 1994 г. исключен из боевого состава флота.

30* Дата первого пуска КР с борта ПЛ.

К-420 (зав. № 432). СМП (г. Северодвинск). 12.01.1968 г.; 25.04.1970 г.; 29.10.1970 г.

Входил в состав СФ. В мае 1978 г. корабль вывели из состава МСЯС и после того, как на МП «Звездочка» (г. Северодвинск) вырезали ракетные отсеки (в ноябре -декабре 1978 г.), поставили на прикол в порту г. Северодвинск. С 25.09.1979 г. по 15.10.1982 г. на СМП прошел средний ремонт и переоборудование по пр. 667М. С 01.11.1982 г. по 04.08.1983 г. он прошел швартовные и заводские испытания.

С 26.12.1983 г. по 15.12.1989 г. на корабле проходили летно-конструкторские и совместные (государственные) испытания комплекса «Метеорит-М». В этот период К-420 был приписан к Беломорской ВМБ. В декабре 1990 г. корабль в торпедном варианте был включен в состав СФ и перешел в г. Гаджиево. 05.07.1994 г. лодку исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Сайда (г. Гаджиево) поставили на прикол.

АПКРРК пр. 667АТ

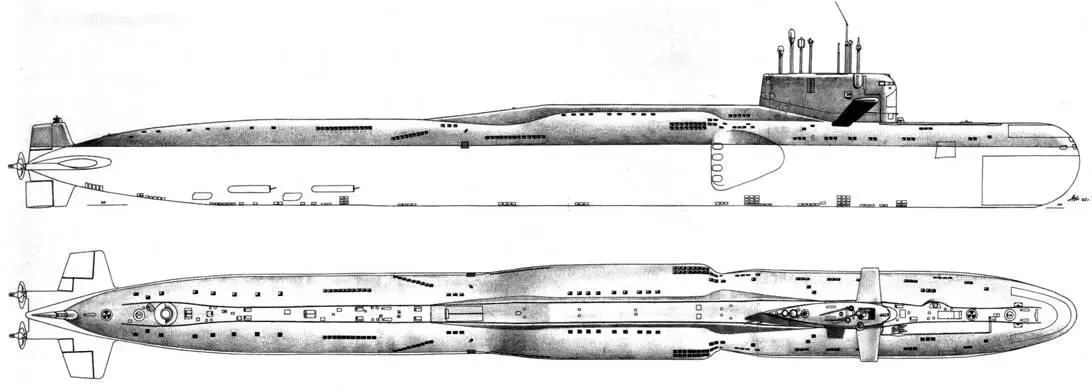

АПКРРК пр. 667М

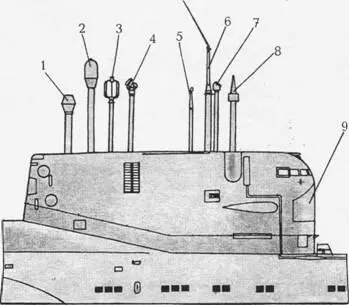

АПКРРК пр. 667АТ:

1 – ПМУ РДП; 2 – АП СОРС «Залив-П»; 3 – АП радиопеленгатора «Завеса»; 4 – АП РАК «Альбатрос»; 5 – перископ ПЗНГ-8М; 6 – ПМУ «Ива-М»; 7 – перископ ПЗНС-8; 8 – ПМУ «Синтез» системы «Шлюз» (космической навигации); 9 – обтекатель АП НОР (навигационного обнаружителя разводий).

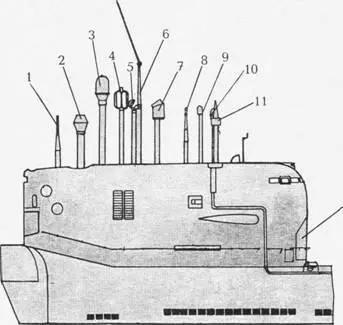

АПКРРК пр. 667М:

1 – ПМУ «Анис»; 2 – ПМУ РДП; 3 – АП СОРС «Залив-П»; 4 – АП радиопеленгатора «Завеса-П»; 5 – АП РАК «Альбатрос»; 6 – ПМУ «Ива- М»; 7 – перископ астрокорректора «Волна»; 8 – перископ ПЗНГ-8М; 9 – перископ ПЗНС-8; 10 – перископ МТ-70-8; 11 – ПМУ «Синтез» системы «Шлюз»; 12 – обтекатель АП НОР.

Водоизмещение, т:

– надводное . 8 880

– подводное 11 400

Длина наибольшая, м … 141,7

Ширина корпуса наибольшая, м 12,8

Осадка средняя, м … 7,8

Архитектурно-конструктивный тип … двухкорпусный
