Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

Специально для АПКРРК пр. 670 был спроектирован реактор большой мощности. Насосная выгородка реакторного отсека отсутствовала, а традиционно размещаемые в ней насосы 3-го и 4-го контуров расположили в отсеках, смежных с реакторным. Такая компоновка обеспечивала охлаждение реактора в случае обесточивания или другой крупной аварии в одном из отсеков. Трубопроводы забортной воды, охлаждающей оборудование ГЭУ, были в максимальной степени упрощены за счет исключения традиционных перемычек между бортами. Все механизмы и их фундаменты имели звукоизолирующую амортизацию. Они, а также переборки и палубные настилы, были облицованы вибродемпфирующим покрытием. Корабль имел два резервных (левого и правого бортов) движителя – водомета с электроприводами. Их наличие было обусловлено тем, что на лодке была только одна линия вала.Для сокращения численности экипажа был установлен комплекс систем управления боевыми и техническими средствами с высокой степенью автоматизации и контроля. Для уменьшения сопротивления движению все отверстия и вырезы легкого корпуса закрывались обтекателями, а ограждение выдвижных устройств имело «лимузинную» форму.

В период с 1965 г. по 1972 г. на ССЗ «Красное Сормово» было построено 11 АПКРРК пр. 670. Все они в специальном доке по внутренним водным путям (Волге, Мариинской водной системе и Беломоро-Балтийскому каналу) транспортировались в Северодвинск, где и достраивались.

Часть кораблей во время проведения среднего ремонта модернизировали, заменив ГАК «Керчь-670» на ГАК «Рубикон» и установив перед ограждением выдвижных устройств и боевой рубки гидродинамический стабилизатор (такой же, как и на АПКРРК пр. 670М). Кроме того, в процессе эксплуатации на всех лодках пятилопастный гребной винт заменили на два малошумных четырехлопастных винта, установленных по схеме «тандем». Кроме того, в кормовой части ограждения выдвижных устройств и боевой рубки лодки К-87 смонтировали экспериментальную станцию ОГС, которая оказалась не эффективной и на другие корабли не устанавливалась.

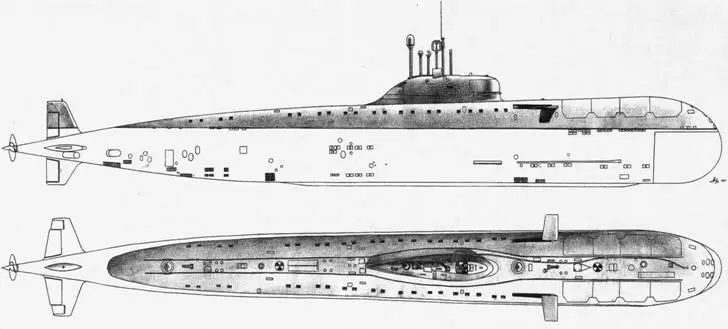

АПКРРК пр. 670

АПКРРК К-212 пр. 670 после модернизации

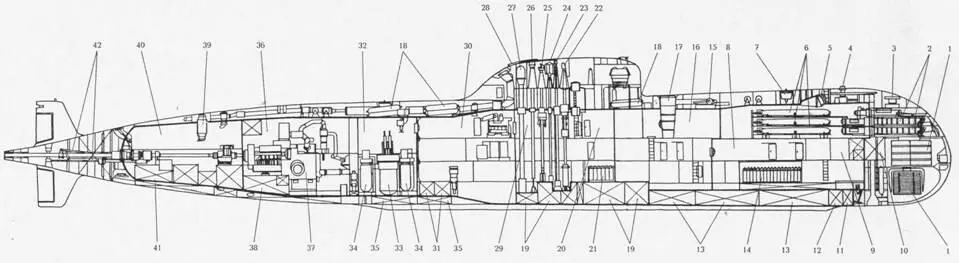

Продольный разрез АПКРРК пр. 670:

1 – основные антенны ГАК «Керчь»; 2 – 533-мм ТА; 3 – навигационный обнаружитель круговой (НОК); 4 – якорный шпиль; 5 – торпедопогрузочный люк; 6 – запасные торпеды; 7 – носовой аварийный буй; 8 – носовой (ракетный и торпедный) отсек; 9 – пост КСУ ПКРК «Аметист»; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – баллоны ВВД; 19 – уравнительные цистерны; 20 – третий (центральный) отсек; 21 – кормовая группа АБ; 22 – перископ ПЗНС-10; 23 – антенна «Тополь» комплекса связи; 24 – антенна радиопеленгатора «Весло-П»; 25 – антенный пост РАК; 26 – РКП; 27 – антенна СОРС «Залив-П»; 28 – желоб для укладки антенны ПМУ «Тополь»; 29 – центральный пост; 30 – четвертый (вспомогательных механизмов) отсек; 31 – цистерны питательной воды; 32 пятый (реакторный) отсек; 33 – реактор; 34 – парогенераторы; 35 – цистерны биологической защиты; 36 – шестой (турбинный) отсек; 37 – ПТУ; 38 – цистерна турбинного масла; 39 – кормовой люк; 40 – кормовой отсек; 41 – цистерна дизельного топлива (для дизель-генераторов); 42 – приводы кормовых рулей

По состоянию на декабрь 2001 г. в составе флота не осталось ни одного АПКРРК пр. 670.

К-87 (зав. № 702, с 15.01.1978 Т.-К-212). ССЗ «Красное Сормово» (г. Горький): 06.02.1965 г.; 20.03.1968 г.; 28.12.1968 г.

Входил в состав СФ, ас 13.11. 1978 г.-в состав ТОФ (с 22.08 по 06.09.1978 г. вместе с К-325 перешел подо льдами Арктики из Мотовского залива в бух. Крашенинникова). С 1980 г. по 1984 г. на СРЗ № 30 (пос. Дунай) на нем провели средний ремонт и модернизацию с заменой ГАК «Керчь» 36*на ГАК «Рубикон» и установкой экспериментальной станции ОГС. 19.04.1990 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Павловского (г. Фокино) поставлен на прикол.

К-25 (зав. № 703). ССЗ «Красное Сормово» (г. Горький): 02.12.1965 г.; 31.07.1968 г.; 30.12.1968 г.

Входил в состав СФ, а с 15.11.1984 г. -в состав ТОФ (осенью 1984 г. подо льдами Арктики перешел из Мотовского залива в бух. Крашенинникова). 24.06.1991 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Крашенинникова поставлен на прикол.

К-325 (зав. № 714). ССЗ «Красное Сормово» (г. Горький): 06.09.1969 г.; 04.06.1971 г.; 05.11.1971 г.

Входил в состав СФ, ас 13.11.1978 г. – в состав ТОФ (с 22.08 по 06.09.1978 г. К-325 вместе с К-87 перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова). 24.06.1991 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Крашенинникова поставлен на прикол.

К-429 (зав. № 715, с 05.03.1987 т.-УТС-130). ССЗ «Красное Сормово» (г. Горький): 26.01.1971 г.; 22.04.1972 г.; 15.09.1972 г.

Входил в состав СФ, а с 30.04.1977 г.- в состав ТОФ (весной 1977 г. перешел подо льдами Арктики из Мотовского залива в бух. Крашенинникова).

23.06.1983 г. во время отработки задач боевой подготовки лодка затонула на глубине 39 м в бух. Саранная у берегов Камчатки. На ней погибли 16 чел. Остальные члены экипажа смогли выйти на поверхность моря и подняться на борт МПК-122. 09.08.1984 г. К-429 была поднята АСС Тихоокеанского флота. 13.09.1985 г. у причальной стенки СРЗ № 49 (бух. Сельдевая) из-за грубых нарушений требований живучести она вновь затонула, была поднята и до октября 1986 г. переоборудована в УТС, которая в настоящее время находится в бух. Крашенинникова (п-ов Камчатка).

К-43 (зав. № 701, головной корабль проекта, с 30.08.1984 г. по 01.03.1989 Т.-УТС-550, с 28.04.1992 г.-Б-43). ССЗ «Красное Сормово» (г. Горький): 09.05.1964 г.; 02.08.1966 г.; 05.11.1967 г.

Входил в состав СФ и нес боевую службу в Атлантическом океане и Средиземном море. С 30.11.1973 г. по 28.11.1979 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт. Осенью 1980 г. К-43 перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова (г. Вилючинск) и 17.12.1980 г. была включена в состав ТОФ.

20.03.1981 г. при совместной отработке задач боевой подготовки у берегов Камчатки она столкнулась с К-184 и получила многочисленные повреждения конструкций легкого корпуса. С 08.07.1983 г. по 27.12.1984 г. на СРЗ № 49 (бух. Сельдевая) прошла средний ремонт и модернизацию по пр. 06709. В ходе работ на корабле установили систему кондиционирования воздуха, оборудовали новые каюты для офицеров и кубрики для личного состава, сняли секретную аппаратуру связи и управления. 27.12.1984 г. К-43 была исключена из списков ВМФ СССР и 05.01.1988 г. во Владивостоке передана в аренду правительству Индии. До 05.01,1991 г. она под названием Chakra входила в состав ВМС Индии. Лодку использовали для подготовки,индийских подводников и приобретения опыта эксплуатации кораблей с АЭУ. 01^03^1991 г. корабль вновь вошел в состав ВМФ СССР и был включен в состав ТОФ. 30.07.1992 г. Б-43 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол.
