Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

Прочный корпус был разделен водонепроницаемыми переборками на восемь отсеков. Кроме того, на АПКРРК пр. 670М перед ограждением выдвижных устройств и боевой рубки смонтировали гидродинамический стабилизатор-плоскость с отрицательным углом атаки, компенсирующую излишнюю положительную плавучесть «раздутой» носовой оконечности.

Всего по пр. 670М в период с 1974 г. по 1980 г. на ССЗ «Красное Сормово» было построено шесть кораблей. С 1986 г. по 1992 г. К-452 прошла капитальный ремонт и модернизацию по пр. 06704. В частности, на ней демонтировали контейнеры ПКРК «Малахит» и вместо них установили ТПК СМ-315 для КР «Оникс». Кроме того, на лодке разместили соответствующие КСППО, а ГАК «Рубикон» заменили на ГАК «Скат-М».

По состоянию на декабрь 2001 г. в составе флота не осталось ни одного АПКРРК пр. 670М.

К-458 (зав. № 902). ССЗ «Красное Сормово» (г. Горький): 12.02.1974 г.; 30.06.1975 г.; 29.12.1975 г.

Входил в состав СФ. 24.06.1991 г. из-за износа материальной части исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Ара поставлен на прикол.

К-452 (зав. № 901, с 03.06.1992 Т.-Б-452, с 22.12.1997 г.-Новгород Великий). ССЗ «Красное Сормово» (г. Горький): 30.12.1972 г.; 06.1973 г.; 30.12.1973 г.

Входил в состав СФ. С апреля по декабрь 1974 г. на лодке проводились испытания ПАРК «Малахит». С 25.06.1986 г. по 10.07.1992 г. на СРЗ № 10 (г. Полярный) прошел средний ремонт и модернизацию по пр. 06704. До 1998 г. выходил в море по планам боевой подготовки СФ и для проведения испытаний ПКРК «Оникс». 30.05.1998 г. К-452 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Ара (пос. Видяево) поставили на прикол.

К-479 (зав. № 903, с 03.06.1992 г -Б-479). ССЗ «Красное Сормово» (г. Горький): 20.12.1975 г.; 06.05.1977 г.; 30.09.1977 г.

Входил в состав СФ. 13.09.1991 г. на СРЗ «Нерпа» (пос. Вьюжный) был поставлен в средний ремонт. 05.07.1992 г. К-479, из-за отсутствия финансирования исключили из боевого состава флота и передали ОРВИ для утилизации. В 1996 г. – 1997 г. на СРЗ «Нерпа» лодку разобрали на металл.

К-503 (зав. № 904, с 03.06.1992 Г.-Б-503). ССЗ «Красное Сормово» (г. Горький): 07.02.1977 г.; 22.09.1978 г.; 31.12.1978 г.

Входил в состав СФ. С апреля 1985 г. по 25.06.1986 г. на СРЗ № 10 (пос. Полярный) прошел средний ремонт. 30.06.1993 г. его исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Ара (пос. Видяево) поставили на прикол.

К-508 (зав. № 905, с 03.06.1992 Т.-Б-508). ССЗ «Красное Сормово» (г. Горький): 10.12.1977 г.; 03.10.1979 г.; 30.12.1979 г.

Входил в состав СФ. С 19.01.1990 г. по 15.02.1991 г. на СРЗ № 10 (пос. Полярный) прошел средний ремонт. 04.08.1995 г. его исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Ара (пос. Видяево) поставили на прикол.

К-209 (зав. № 911, с 03.06.1992 Т.-Б-209). ССЗ «Красное Сормово» (г. Горький): 20.12.1979 г.; 16.09.1980 г.; 30.12.1980 г.

Входил в состав СФ. 15.01.1993 г. на СРЗ «Нерпа» (пос. Вьюжный) был поставлен в средний ремонт. 04.08.1995 г. К-209 из-за отсутствия финансирования его исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Западная Лица (г. Заозерск), а с 01.08.1996 г.- в бух. Ура (пос. Видяево) поставили на прикол.

Водоизмещение, т:

– надводное 12 500, 14 700 39*

– подводное 16 500, 19 400 39*

Длина наибольшая, м . 144, 155 39*

Ширина корпуса наибольшая, м … 18,2

Осадка средняя, м . 9,2

Архитектурно-конструктивный тип . двухкорпусный

Запас плавучести, % . 32

Глубина погружения, м

– рабочая… 520

– предельная 600

Автономность, сут… 120

Экипаж, чел 94, 107 39*

Энергетическая установка:

Главные механизмы:

– тип АЭУ

– ППУ:

– марка ОК-650М.02, ОК-650М.01 40*

– количество х тип ЯР… 2 х ВВР

– суммарная тепловая мощность ЯР, МВт… 380

– ПТУ:

– тип . блочная

– количество х мощность ГТЗА, л. с 2 х 50 000

– количество х мощность АТГ, кВт… 2х 3 200

– количество х тип движителей . 2 х малошумных ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт . 2 х 800

– аккумуляторная установка:

– тип АБ . свинцово-кислотная

– количество групп х элементов в каждой группе… 2 х 152

– количество х суммарная мощность ГЭД

на линии вала, кВт 2 х 225

Скорость полного хода, уз:

– наибольшая надводная … 15

– наибольшая подводная 32

– под ГЭД… не более 5

Вооружение:

Ракетное:

– тип ракетного комплекса «Гранит»

– боекомплект (тип) ПКР . 24 (ЗМ-45)

– система управления стрельбой… Гранит»

– КЦВС системы МКРЦ . «Коралл» или «Коралл-Б1»

– вид старта подводный, из РК вне ПК

– тип ПЗРК «Игла»

– количество контейнеров для хранения ЗР . 2 41*

– боекомплект ЗР… 16

Торпедное:

– количество х калибр ТА, мм . 2 х 650

– боезапас (тип) торпед 8, 12 41*(65-76)

– количество х калибр ТА, мм 4 х 533

– боезапас (тип) торпед и ПЛУР 16 (торпед ТЭСТ-3, ВА-111 и ПЛУР ПАРК «Водопад» и «Шквал»)

– система подготовки ТА «Гринда»

Радиоэлектронное:

– БИУС «Антей», «Омнибус» 39*

– НК… «Медведица-949М», «Симфония-У» 39*

– система КН «Шлюз» (АДК-ЗМ)

– КСС «Молния-М»

– система СС . «Парус» 42*или «Цунами-БМ»

– ВБАУ «Ласточка»

– ВВАБТ… «Залом»

– ГАК… «Скат-КС» (МГК-500) 39*, МГК-501

– РЛК… «Бухта-Чибис» 43*, «Радиан» (МРКП-58) 44*

«Радиан-У» (МРКП-59)

– СОРС МРП-21А 45*

– ТК МТК-110

– перископ ТК… «Сигнал-3»

– командирский перископ … «Лебедь-11»

39* Для АПКРРК пр. 949А.

40* На первых трех кораблях.

41* На К-139, К-141, К-148, К-173 а К-526.

42* Устанавливалась только на пр. 949А. Причем КЦВС «Коралл» и космическая навигационно- связная система «Парус» имели единый антенный пост «Селена».

43* На К-206 и К-525.

44* На К-148 и К-173.

45* По некоторым данным, начиная с К-266, устанавливается СОРС МРП-23.

Продольный разрез АПКРРК пр. 949:

1 – основная антенна ГАК «Скат-КС»; 2 – 533-мм ТА; 3 – 650-ммТА; 4 – носовой (торпедный) отсек; 5 – второй (центральный) отсек; 6 – всплывающая камера; 7 – шахта антенного поста «Селена»; 8 – третий отсек; 9 – четвертый (жилой) отсек; 10 – контейнеры с ПУ ПКР «Гранит»; 11 – пятый (вспомогательных механизмов) отсек; 12 – шестой (реакторный) отсек; 13 – седьмой (носовой турбинный) отсек; 14 – восьмой (кормовой турбинный) отсек; 15 – девятый (ГЭД) отсек

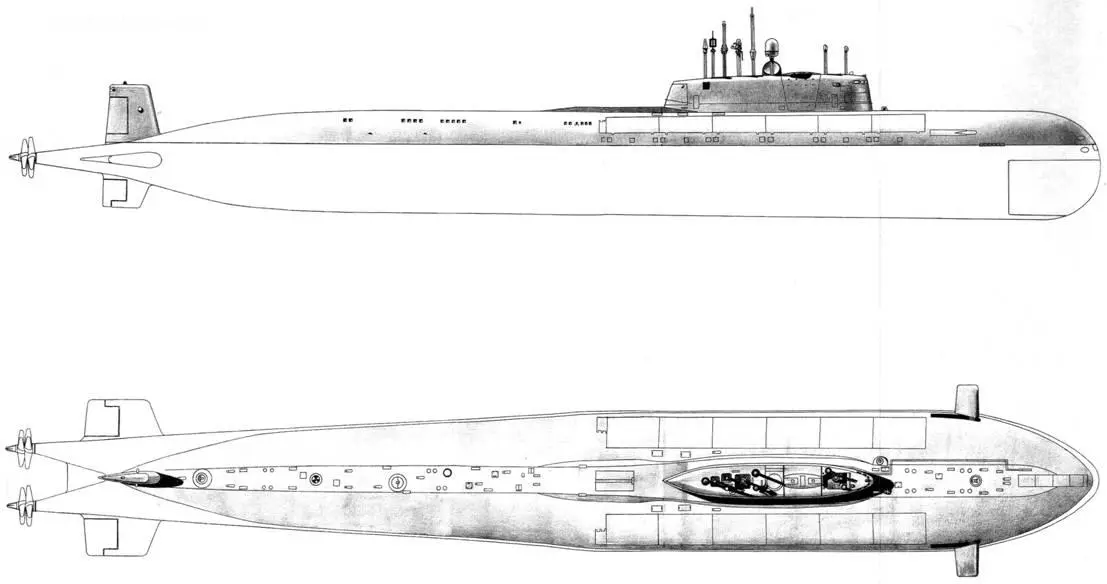

АПКРРК К-525 пр. 949

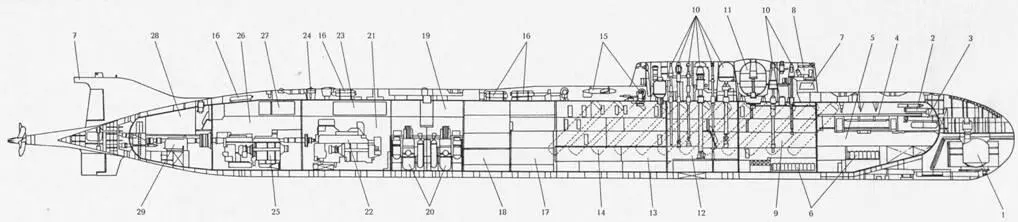

Продольный разрез АПКРРК пр. 949А:

1 – основная антенна ГАК «Скат-КС»; 2 – 533-ммТА;3 – 650-ммТА;4 – стеллажи с устройствами продольной и поперечной подачи с УБЗ комплекса торпед- но-ракетного вооружения; 5 – носовой (торпедный) отсек; 6 – АБ; 7 – антенна ГАК «Скат-КС»; 8 – закрытый ходовой мостик; 9 – второй (центральный) отсек; 10 – ПМУ; 11 – всплывающая камера; 12 – третий отсек; 13 – четвертый (жилой) отсек; 14 – контейнеры с ПУ ПКР «Гранит»; 15 – ВВАБТ «Залом» и ее лебедка; 16 – баллоны ВВД; 17 – пятый (вспомогательных механизмов) отсек; 18 – шестой (вспомогательные) механизмы; 19 – седьмой (реакторный) отсек; 20 – реакторы; 21 – восьмой (носовой турбинный) отсек; 22 – носовая ПТУ; 23 – носовой ГРЩ; 24 – аварийный буй; 25 – кормовая ПТУ; 26 – девятый (кормовой турбинный) отсек; 27 – кормовой ГРЩ; 28 – десятый (ГЭД) отсек; 29 – ГЭД
