Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

– под водометами . не более 5

Вооружение:

Ракетное:

– тип ракетного комплекса… «Малахит», «Оникс» 37*

– боекомплект (тип) ПКР . 8 (П-120) или 24 («Оникс») 37*

– КСУ . «Дунай – 6/ОМ»

– вид старта . подводный, из РК вне ПК, из ТПК вне ПК 37*

Торпедное:

– количество х калибр ТА, мм 4 х 533

– боезапас (тип) торпед и ПЛУР 14 (торпед САЭТ-60, СЭТ-53М

и ПЛУР 81 Р ПАРК «Вьюга-53»)

– ПУТС . «Ладога П-670»

Радиоэлектронное:

– БИУС . «Брест»

– НК «Сигма-670»

– КСС . «Молния-1М»

– ВВАБТ . «Параван»

– ГАК… «Рубикон» (МГК-400),

«Скат-М» (МГК-500) 38*

– РЛК… «Каскад» (МРК-50)

с приставкой «Корма» (МРК-57)

– СОРС «Залив-П» (МРП-10М)

– ТК МТ-70

– перископ ПЗНС-10

37* На К-452.

38* На К-209, К-452, К-503 и К-508.

АПКРРК пр. 670М

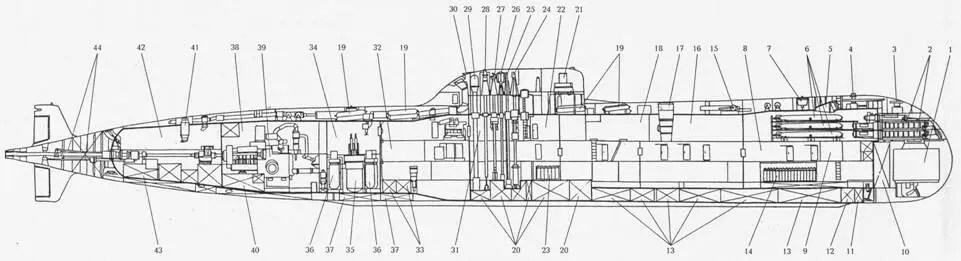

Продольный разрез АПКРРК пр. 670М (с ГАК «Рубикон»):

1 – основная антенна ГАК «Рубикон»; 2 – 533-мм ТА; 3 – навигационный обнаружитель круговой (НОК); 4 – якорный шпиль; 5 – торпедопогрузочный люк; 6 – запасные торпеды; 7 – носовой аварийный буй; 8 – носовой (ракетный и торпедный) отсек; 9 – пост КСУ «Дунай»; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – третий (жилой) отсек; 19 – баллоны ВВД; 20 – уравнительные цистерны; 21 – навигационный обнаружитель разводий (НОР); 22 – четвертый (центральный) отсек; 23 – кормовая группа АБ; 24 – перископ ПЗНС-10; 25 – антенна «Тополь» комплекса связи; 26 – антенна радиопеленгатора «Весло-П»; 27 – антенный пост РАК; 28 – РКП; 29 – антенна СОРС «Залив-П»; 30 – желоб для укладки антенны ПМУ «Тополь»; 31 – центральный пост; 32 – пятый (вспомогательных механизмов) отсек; 33 – цистерны питательной воды; 34 шестой (реакторный) отсек; 35 – реактор; 36. – парогенераторы; 37 – цистерны биологической защиты; 38 – седьмой (турбинный) отсек; 39 – ПТУ; 40 – цистерна турбинного масла; 41 – кормовой люк; 42 – кормовой отсек; 43 – цистерна дизельного топлива (для дизель-генераторов); 44 – приводы кормовых рулей

АПКРРК пр. 670М (шифр «Скат-М») разработан ЦКБ «Лазурит» на базе АПКРРК пр. 670 под руководством В.П. Воробьева, а затем А.Г. Лещева. Корабль предназначался для нанесения ударов крылатыми ракетами и торпедами по крупным надводным кораблям и судам противника, следующим в составе АУГ или конвоев. ПКРК «Малахит» значительно расширил боевые возможности АПКРРК пр. 670М по сравнению АПКРРК пр. 670. ПКР П-120 имела максимальную дальность полета 150 км и улучшенную избирательность радиолокационной системы самонаведения.

В дополнение к активной радиолокационной головке самонаведения ракета оснащалась инфракрасным датчиком «Дрофа», установленным на внешней подвеске. Этот датчик дублировал РЛС на конечном участке траектории. Кроме того, П-120 имела повышенную помехозащищенность бортовой аппаратуры.

Автоматизированная предстартовая подготовка ракетного залпа обеспечивалась КСУ «Дунай- 670М», построенной на основе цифровой ЭВМ. КСУ проверяла все восемь ПКР одновременно и обеспечивала их старт. Время предстартовой подготовки, по сравнению с ПКРК «Аметист», сократилось в 1,3 раза. Целеуказание обеспечивал более совершенный ГАК «Рубикон».

Продольный разрез АПКРРК пр. 670М (с ГАК «Скат-КС»):

1 – основная антенна ГАК «Скат-КС»; 2 – 533-ммТА;3 – якорный шпиль; 4 – торпедопогрузочный люк; 5 – запасные торпеды; 6 – носовой аварийный буй; 7 – носовой (ракетный и торпедный) отсек; 8 – пост КСУ «Дунай»; 9 – каюты офицеров; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – третий (жилой) отсек; 19 – баллоны ВВД; 20 – уравнительные цистерны; 21 – открытый ходовой мостик; 22 – четвертый (центральный) отсек; 23 – кормовая группа АБ; 24 – перископ ПЗНС-10; 25 – антенна «Тополь» комплекса связи; 26 – антенна радиопеленгатора «Весло-П»; 27 – антенный пост РАК; 28 – РКП; 29 – антенна СОРС «Залив-П»; 30 – желоб для укладки антенны ПМУ «Тополь»; 31 – центральный пост; 32 – пятый (вспомогательных механизмов) отсек; 33 – цистерны питательной воды; 34 шестой (реакторный) отсек; 35 – реактор; 36 – парогенераторы; 37 – цистерны биологической защиты; 38 – седьмой (турбинный) отсек; 39 – ПТУ; 40 – цистерна турбинного масла; 41 – кормовой люк; 42 – кормовой отсек; 43 – цистерна дизельного топлива (для дизель-генераторов); 44 – приводы кормовых рулей

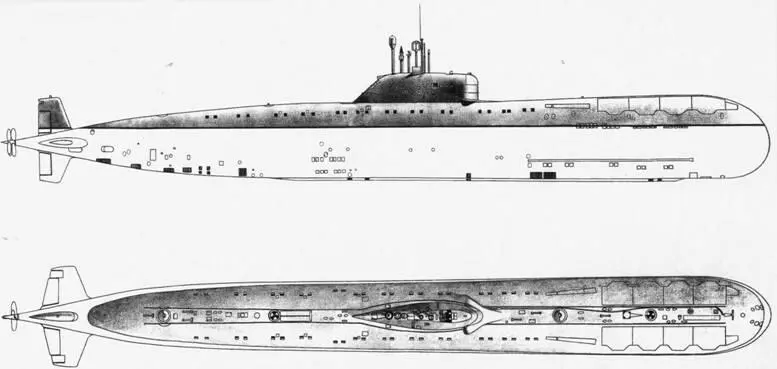

АПКРРК пр. 670М

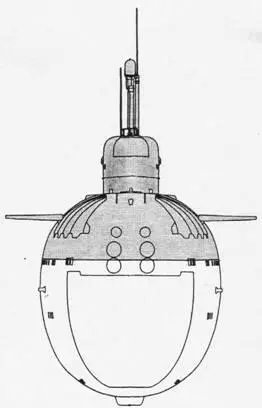

АПКРРК пр. 670М 66 шп. см. в нос

АПКРРК пр. 670М 79 шп. см. в нос

АПКРРК пр, 670М 97 шп. см. в корму

АПКРРК пр. 670М 51 шп. см. в корму

АПКРРК пр. 670М 100 шп. см. в корму

АПКРРК пр. 670М 129 шп. см. в нос

АПКРРК пр. 670М 7 шп. см. в нос

По конструкции корпуса и механизмов пр. 670М повторял предшествующий проект. Расположение контейнеров и стартовых устройств ПКРК «Малахит» было выполнено точно так же, как и на АПКРРК пр. 670. Различие заключалось в том, что замещение отрицательной плавучести ракет производилось автоматически приемом воды из-за борта в специальные цистерны под управлением системы «Куб». Из-за установки новых ракетного комплекса, противогидролокационного покрытия легкого корпуса и ГАК «Рубикон» водоизмещение пр. 670М по сравнению с пр. 670 возросло на 700 т, а длина увеличилась до 104,5 м. Кроме того, незначительно изменились форма легкого корпуса в носовой оконечности и ограждения выдвижных устройств.
