Глубина погружения, м:

– рабочая… . 320

– предельная 400

Автономность, сут 70

Экипаж, чел… 121

Энергетическая установка:

Главные механизмы:

– тип… АЭУ

– ППУ:

– марка . ОК-700

– количество х тип ЯР 2 х ВВР

– марка ЯР . ВМ-2-4

– суммарная тепловая мощность ЯР, МВт… 180

– ПТУ:

– тип… . ГТЗА

с эшелонным расположением

– количество х мощность ГТЗА, л. с … 2 х 20 000

– марка ГТЗА . T3A-635

– количество х мощность АТГ, кВт 4 х 3 000

– количество х тип движителей… 2 х ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт . 2 х 460

– аккумуляторная установка:

– тип АБ . свинцово-кислотная

– количество групп х элементов в каждой группе… 2 х 112

– количество х мощность ГЭД на линии вала, кВт 2 х 225

Скорость хода наибольшая, уз:

– надводная 16,5

– подводная . 27

Вооружение:

Ракетное:

– тип ракетного комплекса «Гранат»

– количество х калибр ТА для ракетного комплекса… 8 х 533

– боекомплект (тип) КР 32 (ЗМ-10)

– вид старта подводный, из ТА

– тип ПЗРК «Стрела-2М»

– количество контейнеров для хранения ЗР 1

– боекомплект ЗР . 6

Торпедное:

– количество х калибр ТА, мм 6 х 533

– боезапас (тип) торпед . 14 (СЭТ-65, САЭТ-60М и 53-65М)

Радиоэлектронное:

– БИУС … «Омнибус-АТ»

– НК . «Тобол-АТ»

– система КН . «Шлюз» (АДК-ЗМ)

– КСС «Молния-ЛМ 1»

– ГАК… «Рубикон» (МГК-400)

– РАК . «Альбатрос» (РЛК-101) с приставкой «Корма» (РЛК-57)

– СОРС «Залив-П» (МРП-10)

– ТК . … МТ-70

– перископы … ПЗНГ-8М и ПЗНС-8

Продольный разрез АПКРРК пр. 667AT:

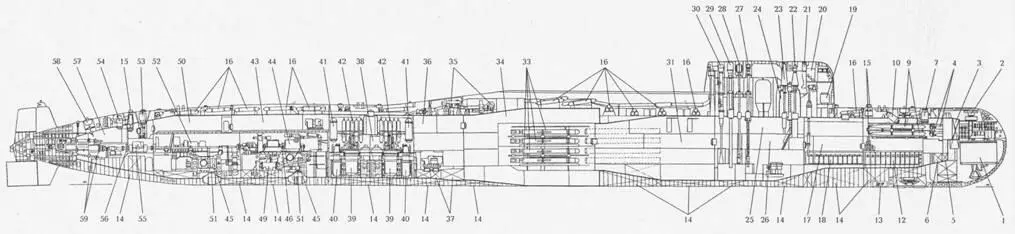

1 – основные антенны ГАК «Рубикон»; 2 – навигационный обнаружитель круговой (НОК); 3 – цистерна безпузырной торпедной стрельбы; 4 – 533-мм ТА; 5 – цистерна кольцевого зазора; 6 – торпедозаместительная цистерна; 7 – носовой люк; 8 – носовой аварийный буй; 9 – запасные 533-мм торпеды; 10 – торпедопогрузочный люк; 11 – носовой (торпедный) отсек; 12 – носовая группа АБ; 13 – гидродинамический лаг; 14 – ЦГБ; 15 – шпиль и шпилевая машина; 16 – баллоны ВВД; 17 – второй (жилой) отсек; 18 – кормовая группа АБ; 19 – антенна навигационного обнаружителя разводий (НОР); 20 – закрытый ходовой мостик; 21 – репитер гирокомпаса; 22 – перископ системы МТ-70-8; 23 – перископ ПЗНГ-8; 24 – боевая рубка; 25 – третий (центральный) отсек; 26 – центральный пост; 27 – антенна РАК; 28 – антенна радиопеленгатора «Завеса»; 29 – антенна СОРС «Залив-П»; 30 – РДП; 31 – четвертый (жилой) отсек; 32 – 533-мм ТА для запуска КР «Гранат»; 33 – запасные КР «Гранат»; 34 – пятый (ракетный) отсек; 35 – ВВАБТ «Параван» и ее лебедка; 36 – шестой (вспомогательных механизмов) отсек; 37 – цистерны дизельного топлива; 38 – седьмой (реакторный) отсек; 39 – реактор; 40 – парогенератор; 41 – теплообменный блок; 42 – рессиверные баллоны; 43 – восьмой (носовой турбинный) отсек; 44 – паровая турбина; 45 – конденсатор; 46 – муфта эластичная; 47 – планетарный редуктор; 48 – главный упорный подшипник (ГУП); 49 – маслоохладитель; 50 – девятый (кормовой турбинный) отсек; 51 – электронасос конденсаторный; 52 – автономный турбогенератор (АТГ); 53 – всплывающая камера (ВСК); 54 – кормовой люк; 55 – гребной ЭД (ГЭД); 56 – муфта эластичная; 57 – десятый (кормовой) отсек; 58 – кормовой аварийный буй; 59 – приводы кормовых рулей

Технический проект по переоборудованию АПКР пр. 667А (пр. 667AY) в АПКРРК по пр. 667AT (шифр «Груша») создавался ЦКБ МТ «Рубин» одновременно с разработкой АПКРРК пр. 667М. Корабль данного типа предназначен для нанесения ударов по военным, промышленным и административным объектам на территории противника дозвуковыми стратегическими крылатыми ракетами ЗМ-10 (РК-55) комплекса «Гранат».

Разработка этого комплекса с дальностью полета КР около 3 000 км началась в НПО «Новатор» под руководством Л.В. Люльева (г. Свердловск) в декабре 1976 года. Ракета являлась аналогом американской КР „Tomahawk". Крылатая ракета ЗМ-10 запускается из ТА, в котором она находится со сложенными консолями крыльев, пристыкованным стартовым ускорителем и с загерметизированным маршевым двигателем.

Перед пуском ТА заполняется водой кольцевого зазора, и для открывания передней крышки давление воды в нем сравнивается с забортным. После выхода ракеты из ТА запускается стартовый ускоритель, с помощью которого она выносится на поверхность. При этом раскрываются консоли крыльев и запускается маршевый ТРД, а стартовый ускоритель отделяется.

Первоначально в качестве носителей комплекса «Гранат» предполагалось использовать ПЛА второго и третьего поколений 31*, а также АПКР пр. 667А, выведенные из состава МСЯС в соответствии с договором ОСВ-1. На последних вместо вырезанных ракетных отсеков с шахтами для БР вставили новый отсек с восемью бортовыми 533-мм ТА (по четыре на борт, расположенных под углом к диаметральной плоскости корабля), стеллажами на 24 КР комплекса «Гранат» (при общем боезапасе в 32 ракеты, восемь из которых находятся в ТА) и устройствами быстрого перезаряжания ТА. Компоновка механизмов и оборудования в других отсеках прочного корпуса осталась без изменений, только в носовом торпедном отсеке 400-мм ТА заменили на 533-мм ТА, доведя их общее число до четырнадцати. Длина нового блока оказалась больше вырезанных ракетных отсеков. В результате возросли длина и водоизмещение корабля.

Одновременно с переоборудованием было заменено РТВ. С целью повышения боевой устойчивости лодки на ней реализовали комплекс мероприятий, направленных на снижение уровня первичных акустических полей и помех работе ГАК.

Изначально по пр. 667AT предполагалось переоборудовать шесть АПКР пр. 667А, в том числе по три на СРЗ «Звезда» (г. Владивосток) и на МП «Звездочка» (г. Северодвинск). Причем новые блоки должны были изготавливаться соответственно на ССЗ им. Ленинского комсомола (Комсомольск-на-Амуре) и на СМП (г. Северодвинск). Головным АПКРРК пр. 667AT должна была стать К-236 (зав. № 153) со сдачей в 1985 г. Однако из-за неготовности СРЗ «Звезда» к столь масштабным работам они велись крайне медленно, и головной стала К-423, проходившая переоборудование на МП «Звездочка».

Одновременно с переоборудованием кораблей шли испытания комплекса «Гранат» (на одной из ПЛА пр. 671РТМ СФ), которые успешно завершились в 1984 г. Завод им. Ленинского комсомола изготовил два новых средних блока для К-236 (зав. № 153) и К-399 (зав. № 151). На первом корабле даже вварили средний блок и полностью сформировали корпус.

Однако из-за прекращения финансирования в марте 1990 г. работы свернули, а ПЛА передали ОФИ на долговременное хранение. К-408 (зав. № 416) – третью тихоокеанскую лодку, предполагавшуюся к переоборудованию по пр. 667AT, 17.07.1988 г. исключили из боевого состава флота. На ней какие-либо работы не проводились вообще.
