Рабочее проектирование новой машины, получившей индекс Т-10С (т.е. серийный), началось в 1979 г. В том же году тема получила нового главного конструктора – перешедшего на работу в МАП М.П. Симонова сменил А.А. Колчин. Несмотря на большой объем работ, уже в конце 1980 г. из Комсомольска на «Кулон» отправили агрегаты первого Т-10С (Т10-7, № 04-03). Количество внесенных в исходную конструкцию изменений в полном соответствии с известным законом диалектики действительно привело к появлению качественно другого самолета. По сути, неизменными остались лишь общие принципы, заложенные в проект еще при П.О. Сухом, – интегральная компоновка, статическая неустойчивость, электродистанционная система управления, ставка на передовое оборудование и мощное вооружение. Но чем же конкретно отличался Т-10С от Су-27 «первой редакции»?

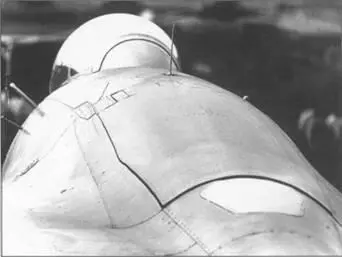

Тормозной щиток в убранном положении

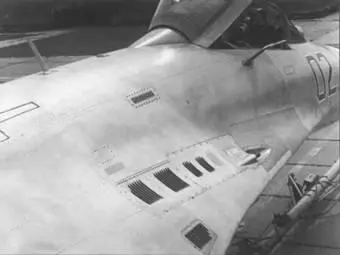

Плавное сочленение крыла с фюзеляжем – особенность Су-27

В хвостовой балке: устройство выброса пассивных помех и контейнер ТП

Прежде всего, аэродинамикой. Самолет получил новое крыло увеличенной площади с уменьшенной кривизной профиля и «срезанными» законцовками, на которых разместили пусковые устройства ракет. Это позволило отказаться от специальных противофлаттерных грузов и увеличить количество точек подвески с 8 до 10. Переднюю кромку оснастили предкрылками, а взамен «живших отдельно» закрылков и элеронов вновь применили флапероны. Для снижения сопротивления изменили обводы носовой части фюзеляжа и хвостовой балки, применили новый фонарь кабины. Контуры мотогондол удалось облагородить благодаря переносу коробок приводов агрегатов на двигателях снизу наверх. Для защиты от попадания посторонних предметов воздухозаборники снабдили решетками, перекрывающими воздушные каналы во время движения самолета по земле. На нижней поверхности воздухозаборников сделали створки дополнительной подпитки. Значительным изменениям подверглось шасси, особенно передняя опора, которую сдвинули назад на 3 м, чтобы брызги не попадали в воздухозаборники, и усилили. Уменьшение базы шасси обеспечило отличную маневренность самолета на земле. А вот от использования створок шасси в качестве тормозных щитков пришлось отказаться – их отклонение вызывало тряску горизонтального оперения (ГО). Все эти меры позволили сократить площадь миделя истребителя примерно на 15%.

Серьезным переделкам подверглось оперение. Испытания Т10-1 показали, что с ростом угла атаки увеличивается не только подъемная сила, но и момент тангажа, который продолжает задирать нос машины. Чтобы удержать самолет на траектории, необходимо компенсировать эту тенденцию увеличением момента на пикирование. Однако компоновка Т10-1 сделать это не позволяла. Чтобы выйти из положения, сначала предложили сдвинуть стабилизатор назад. Но тут же выяснилось, что на самолете с отрицательной центровкой расположенное близко к крылу ГО играет роль своеобразного щелевого закрылка, повышая суммарную подъемную силу всей системы. С отдалением оперения от крыла этот эффект уменьшается. Решить проблему выбора оптимального положения стабилизатора помогло вертикальное оперение. Оказалось, что, раздвинув кили, момент ГО на пикирование можно резко увеличить. Подъемная сила крыла при этом все же немного падает, т.к. кили оказываются в зоне внутренних вихревых жгутов и снижают их интенсивность, однако выигрыш все же остается ощутимым. Эффективность такого решения была повышена за счет дополнительных подфюзеляжных килей, образующих нижние части «корневых шайб на ГО». Новое расположение килей положительно сказалось и на сохранении эффективности самого вертикального оперения при маневрах на больших углах атаки и скольжения, а попутно обеспечило удобный доступ к коробкам приводов на двигателях.

Однако не только совершенная аэродинамика и доведенная конструкция стали характерными чертами «римейка» Су-27. Важнейшую роль в достижении высокой боевой эффективности истребителя сыграли его бортовые комплексы, в первую очередь, радиолокационный (РЛПК-27), который стал главной боевой системой самолета. Он работает в семи режимах, первый из которых «Обзор» предназначается для поиска и обнаружения целей, определения их координат, параметров движения, а также госопознавания. Поскольку в этом режиме РЛПК получает информацию о цели с определенным периодом, зависящим от размеров зоны обзора, то в режиме «Сопровождение на проходе» комплекс позволяет сохранять эту информацию в промежутках между контактами в широком угловом секторе. Благодаря этому одновременно можно вести до 10 объектов, при этом станция продолжает обозревать пространство. При обнаружении 11-го объекта вычислительная машина перебирает ранее обнаруженные по критерию опасности и снимает с сопровождения цель, представляющую наименьшую угрозу. После принятия решения атаковать выбранный самолет станция производит захват его, точно определяя координаты. После пуска ракеты с радиолокационной ГСН начинается дискретно-непрерывная «подсветка» цели и передача команд управления на ракету по линии радиокоррекции. Для ведения ближнего маневренного боя реализованы специальные режимы – «Вертикаль», «Оптика» и «Шлем». В первом РЛС ищет цель, сканируя узкий вертикальный сектор пространства в указанном летчиком направлении, чем достигается быстрый захват объекта атаки. Второй режим служит для выдачи целеуказания радиолокатору, оптико-локационной станции и тепловым головкам самонаведения ракет с помощью кнюппеля на ручке управления самолетом. Третий режим аналогичен второму, но целеуказание выдается с помощью нашлемной системы «Щель-ЗУМ». При этом прицельная и сигнальная метки, определяющие линию визирования, выводятся на откидной отражатель перед правым глазом летчика. Поворачивая голову и накладывая метку на цель, летчик вызывает соответствующий разворот тепловых ГСН ракет. Если при этом выполняется ряд необходимых условий, то пуск можно выполнять сразу. Интересно, что даже при отказе всей этой техники по видимой цели можно запустить ракету, просто установив антенну РЛС в нулевое положение и прицелившись всем самолетом по неподвижной коллиматорной сетке на индикаторе на лобовом стекле ИЛС-31.
