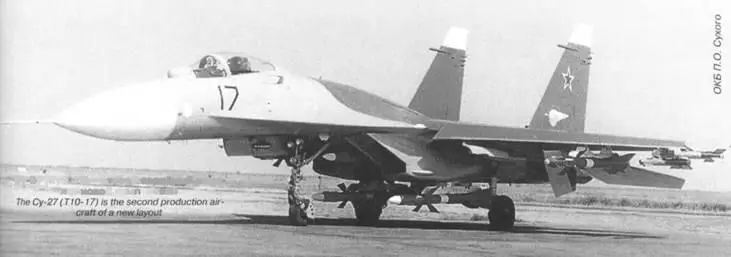

Су-27 (Т10-17) – второй серийный самолет новой компоновки

Последний, наряду с индикатором прямого видения ИПВ-1 (выражаясь современным языком – дисплеем), служит для отображения данных, необходимых при выполнении боевой задачи и входит в состав системы единой индикации «Нар- цисс-М». На индикаторах с помощью знако-символьных меток отображается 14 (!) различных режимов работы бортового оборудования. Например, если над меткой цели появляется полоска, значит объект свой, если нет – сомненья прочь, впереди противник. Необходимые запросы формирует общегосударственная система опознавания «Пароль-2Д», одним из главных отличий которой от старой системы «Кремний» стал режим имитостойкого опознавания, исключающий возможность имитации противником ответных сигналов, что делает систему на сегодня практически «не раскалываемой». Во время ракетной атаки выбранного объекта изображение его на ИЛС изменяется в зависимости от стадии атаки. В случае применения пушки на ИЛС выводятся две линии, параллельные прогнозируемой траектории снарядов. В образуемую ими «дорожку» необходимо «вписать» самолет противника так, чтобы законцовки его крыла касались линий, после чего можно открывать огонь.

Перехват воздушной цели в режиме наведения с земли обеспечивает бортовая аппаратура приема команд наведения и активного ответа «Спектр». Она может принимать команды управления по радиолиниям «Радуга-СПК», «Бирюза» или «Лазурь-М», декодировать их и передавать бортовым системам самолета, а также передавать на землю информацию о местонахождении машины. Для предотвращения приема ложных команд, передаваемых противником, аппаратура «Спектр» в первый момент обменивается с наземной станцией управления адресно-запросными сигналами, и только в том случае, если ответы верны, включается наведение. Можно получать и кодированный индивидуальный позывной летчика, которых может быть до 100000 различных вариантов!

Благодаря новому типовому комплексу связи ТКС-2-27 пилот Су-27 получил возможность вести открытые или закрытые переговоры или пользоваться засекреченной помехоустойчивой телекодовой связью с самолетами и наземными пунктами управления, что стало совершенно новым словом в обеспечении связи в воздухе. Телекодовая сеть может охватить до 4 автономных групп самолетов по 4 машины в каждой плюс наземные пункты управления. Перед вылетом или уже в полете летчик задает свое место в группе, выбирая переключателем роль командира боевого порядка, ведущего пары или ведомого. Обмен данными между самолетами группы производится автоматически. Инициирует его командир боевого порядка. С его самолета ведущим групп передается информация об обнаруженных целях и навигационные параметры. Ведущие групп передают информацию своим подчиненным. Все полученные данные в символьном виде выдаются на индикатор прямого видения, причем у командира порядка отображается строй командиров групп и своих ведомых, а у командира группы – самолет ведущего боевого порядка и строй ведомых своей группы. На индикаторах ведомых можно наблюдать своего командира и других ведомых группы. В режиме наведения с наземного КП команды не только отображаются на индикаторах, но и дублируются в виде речевых сообщений. Такой обмен данными позволяет летчику гораздо лучше ориентироваться в воздушной обстановке.

Вообще широкое применение цифровой вычислительной техники можно считать ничуть не меньшим «коньком» Су-27, чем вихревую аэродинамику. Кроме перечисленного, ЭВМ используется в системе дистанционного управления, где обеспечивает требуемые характеристики устойчивости и управляемости статически неустойчивого самолета, повышение аэродинамического качества при маневрировании, ограничение перегрузки и угла атаки. Цифровой вычислитель вошел также в состав пилотажно-навигационного комплекса ПНК-10С, что сделало возможным уверенное самолетовождение на всех этапах полета в любых метеоусловиях над сушей и морем, полет по маршруту в соответствии с заложенной на земле программой, выход на наземную цель с заданного направления, а затем повторный заход с уточнением координат цели. Навигационные задачи на Су-27 решаются с учетом состояния атмосферы – давления за бортом, температуры и т.п. Эти же данные используются и для повышения точности применения оружия. Благодаря взаимодействию с ЭВМ радиосистема ближней навигации и посадки А-317 получила возможность организовать встречу двух истребителей в воздухе или собрать группу до 10 самолетов.

Специализированный цифровой вычислитель траекторного управления ЦВТУ-5 вошел и в состав системы автоматического управления САУ-10С. В результате круг решаемых ею задач расширился и стал включать автоматическое и директорное (т.е. по командам с земли) управление самолетом, стабилизацию угловых положений и высоты полета, приведение к горизонту из любого положения, а также управление машиной при ее наведении на цель от системы дальнего наведения. В полете САУ непрерывно тестируется системой встроенного контроля, позволяющей выявлять неполадки с точностью до блока. В случае обнаружения отказа летчик получает команду «Управляй вручную» с одновременным отключением системы. Надо сказать, что базовым элементом любой самолетной САУ является устройство, задающее положение осей самолета в пространстве – курсовертикаль. Одним из основных недостатков прежних систем курсовертикали была долгая – более получаса – предполетная подготовка, необходимая для раскрутки и стабилизации гироскопов. Новая, обладающая повышенной точностью курсовертикаль ИК-ВК-80 готовится к полету менее, чем за 10 минут, а в ускоренном режиме – за 3 минуты.

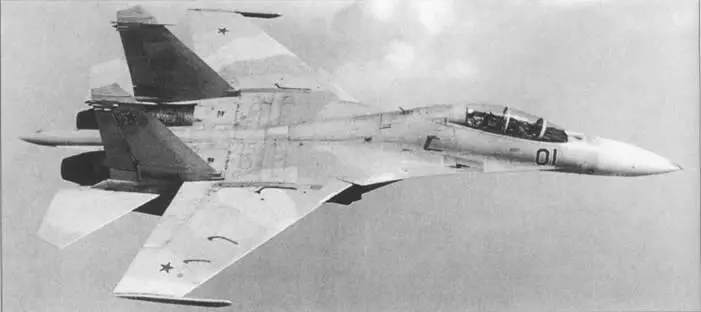

Первая опытная «спарка» Т10У-1

Еще одной характерной чертой Су-27 стало наличие бортовых средств РЭП, которыми советские истребители традиционно не комплектовались. Однако арабо-израильская война 1982 г. заставила пересмотреть эту точку зрения. Су-27 в серии получил бортовую систему взаимно-групповой защиты «Ятаган», предназначенную для противодействия ракетам с полуактивным радиолокационным наведением. В состав комплекса РЭП вошли станции активных помех «Сорбция-С», устанавливаемые в контейнерах на законцовках крыла каждого самолета, и две станции групповой защиты «Смальта-СК», которые должен нести в подвесных контейнерах самолет обеспечения, выделяемый на каждые 6-9 машин. Комплекс обеспечивает групповую защиту посредством срыва сопровождения или создания множества ложных отметок на обзорных экранах подавляемого радара. Забегая вперед, скажем, что ввиду сложности комплекса из двух станций в частях прижилась только «Сорбция», а «Смальта» практически не нашла применения. Для создания пассивных помех ракетам с тепловым и радиолокационным наведением Су-27 оснастили устройством выброса ложных тепловых целей и дипольных отражателей АПП-50Р (расшифровывается как автомат помеховый пиротехнический). Чтобы вовремя применить все эти мощные средства защиты, необходимо без опоздания заметить опасность. Это делает станция предупреждения СПО-15ЛМ «Береза-ЛМ». Она позволяет вести автоматическую оценку радиолокационной обстановки, обнаруживая излучение и выдавая информацию о типе РЛС, определяя пеленг на нее, режим работы и т.д.
