Полигонные испытания пушки ШВАК при стрельбе по трофейным немецким танкам, проведенные в июне-июле 1942 г. в НИП АВ ВВС КА в соответствии с приказом командующего ВВС КА № 46 от 27.05.42 г. показали, что снаряд БЗ- 20 пушки ШВАК может пробить броню из хромомолибденовой стали с повышенным (до 0,41%) содержанием углерода толщиной до 15 мм (танки Pz.II Ausf F, Pz.38(t) Ausf С, БТР Sd Kfz 250) при углах встречи близких к нормали с дистанции не более 250-300 м. При отклонении от этих условий стрельба из пушки ШВАК становилась неэффективной. Так, при увеличении угла встречи снаряда с броней выше 40° получались сплошные рикошеты даже на участках брони толщиной 6-8 мм. Например, из 19 попаданий, полученных при стрельбах из этой пушки по Sd Kfz 250 (высота подхода 400 м, угол планирования 30°, дистанция открытия огня 400 м), имелось 6 сквозных пробоин в борту (толщина брони 8 мм), 4 – в крыше капота мотора (толщина брони 6 мм), 3 рикошета и 6 попаданий в ходовую часть. Попадания же в ходовую часть существенных поражений бронетехнике, как правило, не наносили.

При стрельбе по легким танкам (высота подхода 100 м, угол планирования 5-10° , дистанция открытия огня 400 м) из 15 попаданий 3 попадания пришлись в бортовую часть (толщина брони 15 мм) с одним застреванием сердечника, одним рикошетом и одним пробитием брони, что говорит о предельных возможностях снаряда БЗ-20, 7 попаданий в ходовую часть, а остальные 5 снарядов, попавшие в крышу башен танков (2 снаряда в башню танка Pz.38(t) Ausf С и 3 снаряда – в Pz.II Ausf F, толщина брони 10 мм), дали рикошет. Кроме того, необходимо учитывать, что большая часть борта этих танков, в нижней ее части, закрыта роликами, колесами, гусеницей и другими деталями ходовой части, поэтому чистая бортовая броня (толщиной 15 мм) составляет малую площадь.

При стрельбе же по среднему немецкому танку Pz.III Ausf G в этих же условиях во всех 24 попаданиях вообще не было получено ни одного пробития брони.

В выводах по испытаниям указывалось, что стрельба с самолета Ил-2 из пушек ШВАК по немецким легким и средним танкам совершенно неэффективна: "Самолеты Ил-2, вооруженные пушками ШВАК, по танкам использовать неэффективно, а лучше использовать их на 5-10 км в тылу по пехоте и горючему, обеспечивающему танки".

Появление на фронте с августа 41- го штурмовиков Ил-2 с пушками ВЯ-23 калибра 23 мм хотя и повысило в целом боевую эффективность штурмовых авиачастей, но не настолько сильно, как этого хотелось бы – результативность модифицированных "Илов" против бронетехники вермахта оставалась невысокой.

Полигонные испытания показали, что при стрельбе из пушек ВЯ-23 бронебойно-зажигательным снарядом Б3-23 с самолета Ил-2 под углами планирования до 30° (высота подхода 100-600 м) возможно поражение легких немецких танков типа Pz.II Ausf F и Pz.38(t) Ausf С при попадании снаряда в борт и заднюю часть танка с дистанции 300-400 м, так как толщина брони в этих местах 15 мм. Поражение крыши башен этих танков (толщина брони 10 мм) с таких же дистанций также возможно, но при углах пикирования более 40° .

Из 53 попаданий в эти танки, полученных при выполнении 15 самолетовылетов, только в 16 случаях было получено сквозное пробитие (30% от числа попавших в танки снарядов) брони, в 10 случаях были получены вмятины в броне и рикошеты, остальные попадания пришлись в ходовую часть. Попадания же Б3-23 в ходовую часть танка повреждений ему не наносили. При этом все 16 сквозных пробоин в броне танков пришлись на атаки под углом планирования 5-10° (высота подхода 100 м, дистанция открытия огня 300-400 м).

Поражение брони танка Pz.38(t) Ausf Е с усиленным бронированием (лоб корпуса и башни – до 50 мм, а борт корпуса над ходовой частью и борт башни – до 30 мм) при тех же условиях атаки было возможным только в борт у ходовой части танка, где устанавливалась броня толщиной 15 мм. Однако попадание в чистую броню этой части танка было маловероятным, поскольку большая площадь закрывалась роликами, колесами и гусеницами.

Лобовая броня всех немецких легких танков, имеющая толщину 25-50 мм, при стрельбе из пушки ВЯ-23 снарядом БЗ- 23 при атаке с воздуха с Ил-2 не пробивалась.

Что касается средних немецких танков типа Pz.IV Ausf D, Pz.III Ausf G и StuG III Ausf E с толщиной бортовой брони 30 мм, лобовой – 50 мм, надмоторной брони – 15-18 мм и крыши башен – 10-17 мм, стоявших в это время на вооружении вермахта, то их броня при стрельбе с самолета Ил-2 снарядами Б3-23 пушки ВЯ-23 не поражалась ни с одного направления атаки.

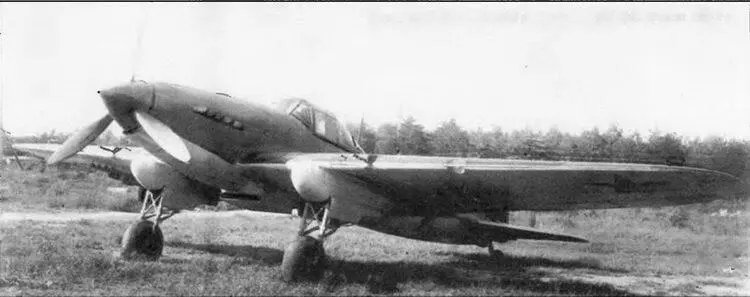

Серийный Ил-2 АМ-38 с пушками ВЯ-23. Весна 1942 г.

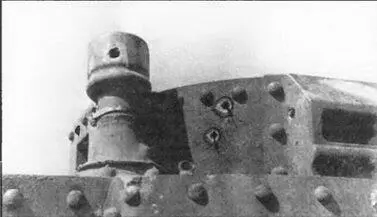

Пробоины в броне башни немецкого легкого танка Pz Kpfw 38(t) Ausf S от снарядов B3-23 пушки ВЯ (броня 15 мм)

Из 62 попаданий в немецкие средние танки (Pz.III Ausf G и StuG III Ausf E), полученных при полигонных стрельбах с воздуха, было только одно сквозное пробитие (в броне толщиной 10 мм), одно застревание сердечника, 27 попаданий в ходовую часть, не наносящих существенных повреждений танку, остальные попадания снарядов дали либо вмятины, либо рикошеты.

Анализ результатов полигонных стрельб показывает, что устойчивое поражение средних немецких танков можно было обеспечить (крыша башни Pz.III Ausf G и надмоторная часть танка Pz.IV Ausf D с толщиной брони 10 мм) только с пикирования под углами более 40° с дальностей 300-400 м. Однако пилотирование штурмовика Ил-2 на этих режимах было очень сложным, а вероятность попадания в уязвимые части танков, из-за малой их площади, была все же небольшой.

Другими словами, штурмовик Ил-2, вооруженный пушками ВЯ-23, мог наносить поражение только легким немецким танкам, да и то при атаке последних сзади или сбоку под углами планирования до 30 е . Атака же самолетом Ил-2 любого немецкого танка спереди как с планирования, так и с бреющего полета была совершенно неэффективна, а средних немецких танков – также и при атаке сзади.

По мнению летчиков-испытателей НИП АВ ВВС КА самая удобная и эффективная стрельба с самолета Ил-2 из пушек ВЯ-23 по немецким танкам, с точки зрения ориентировки, маневрирования, времени нахождения на боевом курсе, точности стрельбы и т.д., являлась стрельба с планирования под углом 25- 30° при высоте ввода в планирование 500-700 м и скорости ввода 240-220 км/ ч (высота вывода – 200-150 м). Скорость планирования одноместного Ил-2 при этих углах увеличивалась незначительно – всего на 9-11 м/с, что допускало маневрирование для наводки по прицелу и трассе. Полное время атаки цели (устранение бокового скольжения при развороте на цель, прицеливание и ведение огня из пушек) в этом слу чае было вполне достаточным и колебалось от 6 до 9 сек, что позволяло летчику сделать две-три прицельные очереди из расчета, что на устранение бокового скольжения штурмовика при развороте на цель необходимо затратить около 1,5-2 сек, на прицеливание и исправление наводки между очередями требуется также 1,5-2 сек, а длина очереди не превышает 1 сек (ведение огня из пушек ВЯ более 1 -2 сек приводило к существенному нарушению наводки и к резкому увеличению рассеивания снарядов, то есть к снижению точности стрельбы). Дальность начала прицеливания по танку составляла 600-800 м,а минимальная дистанция открытия огня – около 300- 400 м.
