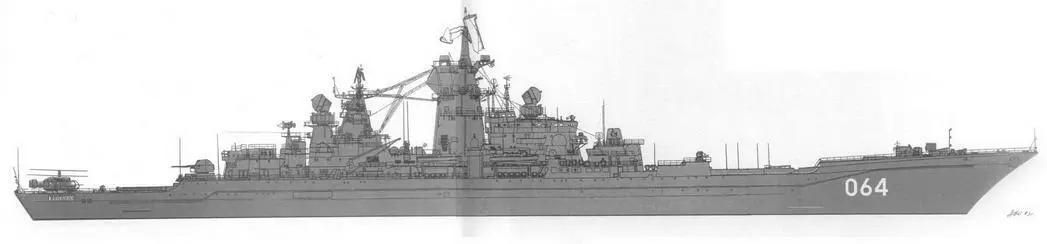

ТАРКР Калинин по состоянию на июль 1993 г.

Тяжелый атомный ракетный крейсер пр. 11442 (шифр «Орлан») разработан Северным ПКБ под руководством Б.И. Купенского, а затем В.А. Перевалова и является усовершенствованной модификацией ТАРКР пр. 1144.

По конструкции корпуса и механизмов корабль полностью повторяет прототип. Все различия коснулись вооружения. В соответствии с первоначальным проектом он должен был нести два ЗРК «Кинжал» (в каждом по две ПУ, включающих в себя по четыре барабана, вместо ЗРК «Оса-МА) ( шесть боевых модулей ЗРАК «Кортик» (вместо ЗАК АК-630М), одну спаренную 130-мм АУ (вместо двух 100-мм АУ) и ПАРК «Водопад» с РТПУ (вместо ПАРК «Метель» и 533-мм ТА). Однако из-за задержек с разработкой и поставкой на вступавшие в строй корабли устанавливались имевшиеся тогда системы вооружения. ТАРКР Фрунзе передали флоту с ЗАК АК-630М без обоих ЗРК «Кинжал» и шести боевых модулей ЗРАК «Кортик. При этом был сохранен ЗРК «Оса-МА». На ТАРКР Калинин вместо ЗАК АК-630М установили ЗРАК «Кортик», а вместо РБУ-1000 – комплекс противоторпедной защиты «Удав-1». ТАРКР Юрий Андропов предполагали ввести в строй уже со штатным составом вооружения. К моменту его спуска на воду ЗРК «Форт» (С-300Ф) модернизировали в ЗРК «Форт-М» (С-300ФМ) с СУО и ЗУР нового поколения. В середине 1990-х годов эту модификацию ЗРК решили установить вместо носового ЗРК «Форт». По не вполне понятным причинам (вероятно, из-за задержек с поставками и недостаточного финансирования) ТАРКР Петр Великий вооружили только одним (кормовым) ЗРК «Кинжал».

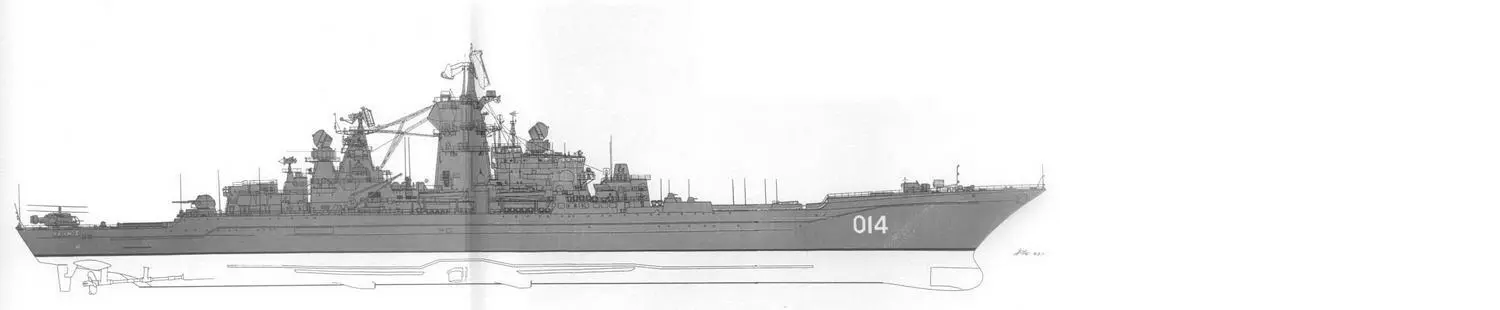

Схема обшего вида надстройки ТАРКР Калинин, вид с правого борта:

1 – боевой модуль ЗРАК «Кортик»; 2 – ПУ СППП ПК-10; 3 – командный модуль ЗРАК «Кортик»; 4 – АП СУ ЗРК «Оса-МА»; 5 – ПУ ЗРК «Оса-МА»; 5 – ПУ ЗРК «Оса-МА»; 6 – стабилизированный пост ТВ системы наблюдения за ближней наружной обстановкой «Ротан»; 7 – АП РЛС «Вайгач»; 8 – ходовая рубка; 9 – АП комплекса «Кристалл-БК»; 10 – АП астрокорректора; 11 – оптический перископический визир ходовой рубки; 12 – АП РЛС СУ «Форт» ЗРК С-300Ф; 13 – ходовой мостик; 14 – оптический перископический визир боевой рубки (ГКП); 15 – оперативная рубка; 16 – АП радиопеленгатора; 17 – АП системы «Привод-В»; 18 – АП РЛС «Восход»; 19 – АП комплекса средств РЭБ «Кантата-М»; 20 – АП комплекса «Коралл-БН»; 21 -резиновые сферические швартовые кранцы; 22 – АП РЛС «Фрегат-М2»; 23 – РБУ-12000 комплекса «Удав-1»; 24 – лацпорт РТПУ ПАРК «Водопад»; 25 – АП РЛС СУАО «Лев»; 26 – командный пункт управления посадкой (взлетом) вертолета; 28 – 130-мм АУ АК-130.

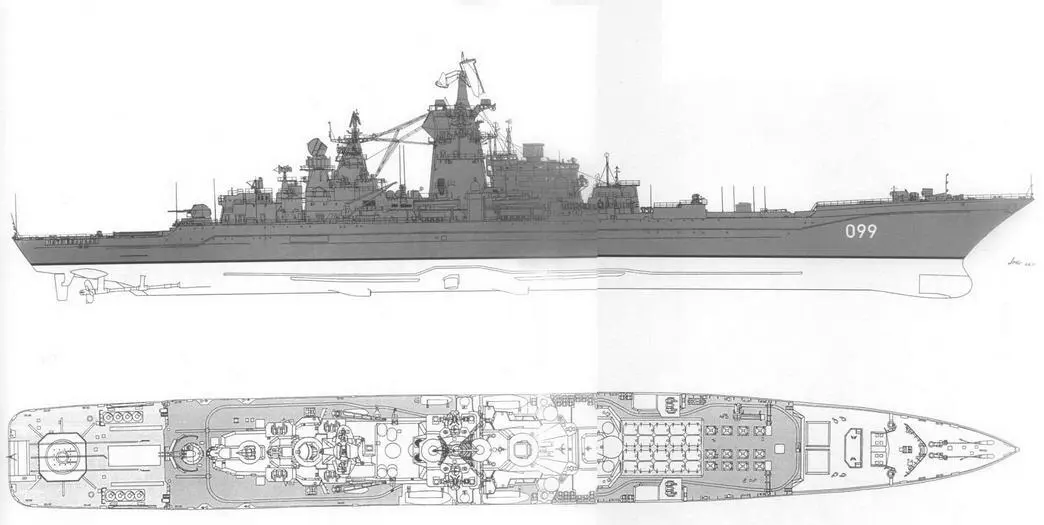

Схема общего вида ТАРКР пр. 11442 в соответствии с договорной спецификацией:

I – обтекатель носовой антенны ГАК «Полином»; 2 – РБУ-6000; 3 – ПУ СППП ПК-2; 4 – ВПУ ЗРК «Кинжал»»; 5 – устройства погрузки боезапаса; 6 – крышки ВПУ ЗРК С-300Ф; 7 – ПУ СППП ПК-10; 8 – крышки ПУ ПКРК «Гранит»; 9 – боевой модуль ЗРАК «Кортик»; 10 – обтекатель подкильнои антенны ГАК «Полином» 11 – командный модуль ЗРАК «Кортик»; 12 – АП СУ ЗРК «Кинжал»; 13 – стабилизированный пост ТВ системы наблюдения за ближней наружной обстановкой «Ротан»; 14 – АП РЛС «Вайгач»; 15 – АП комплекса «Кристалл-БК»; 16 – АП астрокорректора; 17 – АП РЛС СУ «Форт» ЗРК С-300Ф- 18 – АП комплекса «Коралл-БН»; 19 – АП системы «Привод-В»; 20 – АП РЛС «Восход»; 21 – АП РЛС «Подкат»; 22 – резиновые сферические швартовые кранцы; 23 – съемный лист над шахтой перезагрузки A3 реакторов; 24 – АП РЛС «Фрегат-М2»; 25 – РБУ-12 000 комплекса «Удав-1»; 26 – лацпорт РТПУ ПЛРК «Водопад»; 27 – АП РЛС СУАО «Лев»; 28 – 130-мм АУ АК-130; 29 – подъемник вертолетов; 30 – ВПП; 31 – кожух ПОУ буксируемой антенны ГАК «Полином».

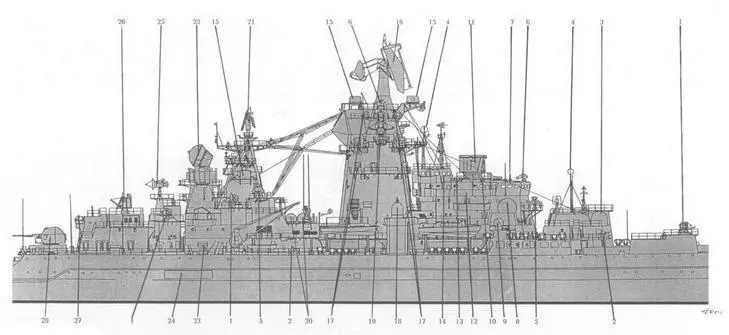

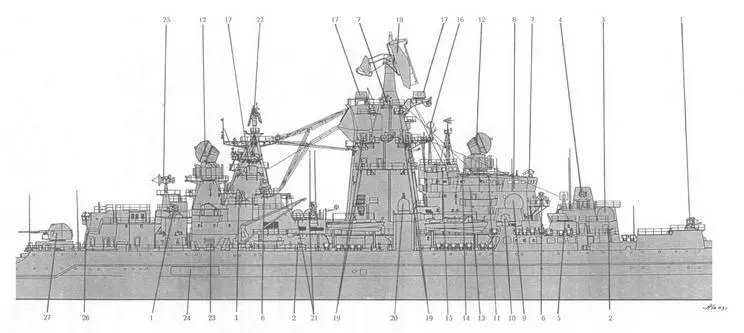

Схема обшего вида надстройки ТАРКР Петр Великий, вид с правого борта:

1 – боевой модуль ЗРАК «Кортик»; 2 – ПУ СГ1ПП ПК-10; 3 – командный модуль ЗРАК «Кортик»; 4 – АП радиопеленгатора; 5 – стабилизированный пост ТВ системы наблюдения за ближней наружной обстановкой «Ротан»; 6 – АП РЛС «Вайгач»; 7 – ходовая рубка; 8 – АП комплекса «Кристалл-БК»; 9 – АП астрокорректора; 10 – оптический перископический визир ходовой рубки; 11 – АП РЛС СУ «Форт-М» ЗРК С-300ФМ; 12 – ходовой мостик; 13 – оптический перископический визир боевой рубки (ГКП); 14 – оперативная рубка; 15 – АП системы «Привод-В»; 16 – АП РЛС «Восход»; 17 – АП системы «Привод-В»; 18 – АП РЛС «Восход»; 17 – АП комплекса средств РЭБ «Кантата-М»; 18 – АП комплекса «Коралл-БН»; 19 – АП РЛС «Подкат»; 20 -резиновые сферические швартовые кранцы; 21 – АП РЛС «Фрегат-М2»; 22 – АП РЛС СУ «Форт» ЗРК С-300Ф; 23 – РБУ-12000 комплекса «Удав-1»; 24 – лацпорт РТПУ ПАРК «Водопад»; 25 – АП РЛС СУАО «Лев»; 26 – АП РЛС СУ ЗРК «Кинжал»; 27 – командный пункт управления посадкой (взлетом) вертолета; 28 – 130-мм АУ АК-130.

ТАРКР Петр Великий во время операции по спасению экипажа АПКРРК Курск (Баренцево море, август 2000 г.)

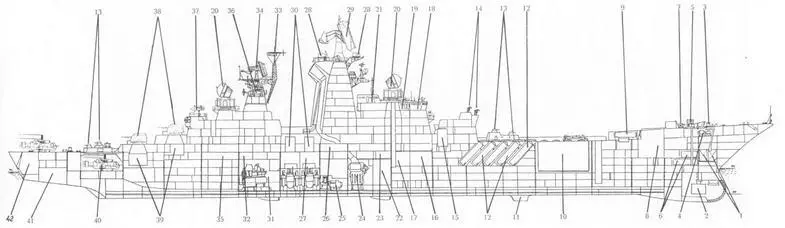

Продольный разрез ТАРКР Киров.

1 – цепной ящик; 2 – носовая антенна ГАК «Полином»; 3 – якорный шпиль; 4 – отсек шпилевых машин; 5 – РБУ-6000; 6 – погреб реактивных глубинных бомб для РБУ-6000; 7 – ПУ СППП ПК-2; 8 – погреб ПЛУР ПАРК «Метель»; 9 – ПУ ПАРК «Метель»; 10 – ВПУ ЗРК С-300Ф; 11 – подкильная антенна ГАК «Полином»; 12 – ПУ ПКРК «Гранит»; 13 – 30-мм АУ АК-630М; 14 – АП РЛС СУ «Муссон» ПАРК «Метел]»»; 15 – ПУ ЗРК «Оса-МА»; 16 – БИП; 17 – боевая рубка (ГКП); 18 – ходовая рубка; 19 – центральная штурманская рубка; 20 – АП РЛС СУ «Форт» ЗРК С-300Ф; 21 – оперативная рубка; 22 – носовое МО (ПТУ – по левому борту и два АТГ мощностью по 3000 кВт каждый – по правому борту); 23 – носовая электростанция левого борта; 24 – паровой котел; 25 – отсек вспомогательных механизмов и механизмов успокоителя качки; 26 – носовой отсек резервных источников тока ЭЭС (два ДГ мощностью по 1500 кВт каждый); 27 – реакторный отсек; 28 – основной АП системы «Привод-В»; 29 – АП РЛС «Восход»; 30 – шахта перегрузки A3 реакторов; 31 – кормовое МО (ПТУ – по правому борту и два АТГ мощностью по 3000 кт каждый – по левому борту); 32 – кормовая электростанция левого борта; 33 – АП комплекса «Цунами-БМ»; 34 – АП РЛС «Фрегат-М»; 35 – кормовой отсек резервных источников тока ЭЭС (два ДГ мощностью по 1500 кВт каждый); 36 – курсо-глиссадный прожектор системы «Привод-В»; 37 – АП РЛС СУАО «Лев»; 38 – 100-мм АУ АК-100; 39 – подбашенное отделение 100-мм АУ; 40 – ангар для вертолетов; 41 – румпельное отделение; 42 – выгородка ПОУ буксируемой антенны ГАК «Полином».
