Юрий АПАЛЬКОВ - Ударные корабли Часть 1 Авианесущие корабли. Ракетно-артиллерийские корабли

– количество ПУ х направляющих (тип ПУ) СППП 2 х 2-140-мм (ПК-2) + + 12 х 10-122-мм (ПК-10 «Смелый-П») -ГАК «Звезда-2»( 70*)

70* С антеннами в носовом, подкильном и буксируемом обтекателях.

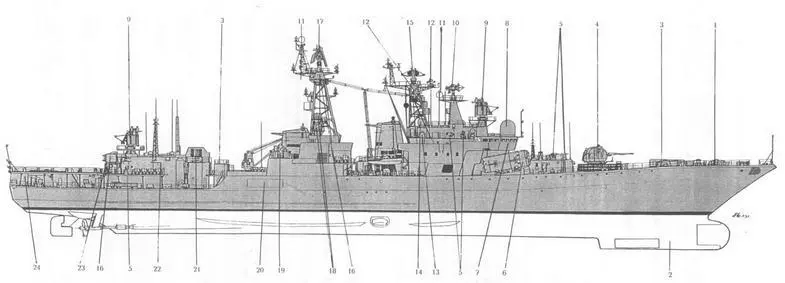

Схема общего вида ЭМ Адмирал Чабаненко.

1 – ПУ СППП ПК-2; 2 – обтекатель носовой и подкильной антенн ГАК «Звезда-2»; 3 – ВПУ ЗРК «Кинжал»; 4 – 130-мм АУ АК-130; 5 – ПУ СППП ПК-10; 6 ПУ ПКРК «Москит»; 7 – ходовая рубка; 8 – основной АП (активный канал) РАК «Минерал»; 9 – АП РЛС СУ ЗРК «Кинжал»; 10 – АП РЛС СУАО «Лев»; 11 – АП радиопеленгатора «Румб»; 12 – АП РЛС «Вайгач» (в обеспечении трех АП); 13 – АП комплекса «Старт»; 14 – АП (пассивный канал) РАК «Минерал»; 15 – АП РЛС «Подкат»; 16 – АП системы «Привод-В»; 17 – АП РЛС «Фрегат-МА»; 18 – АП комплекса «Старт-2»; 19 – боевой модуль ЗРАК «Кортик»; 20 – лацпорт РТПУ ПАРК «Водопад»; 21 – РБУ-12 ООО; 22 – ангар для вертолетов; 23 – прожектор; 24 ангар ПОУ буксируемой антенны ГАК «Звезда-2».

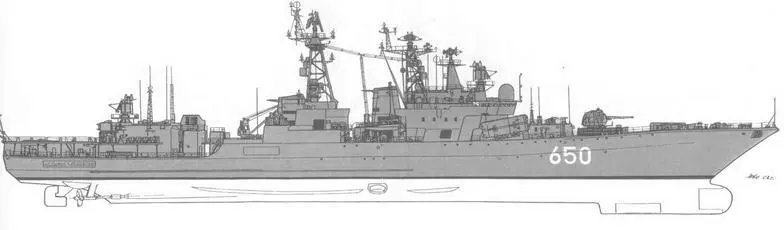

ЭМ Адмирал Чабаненко

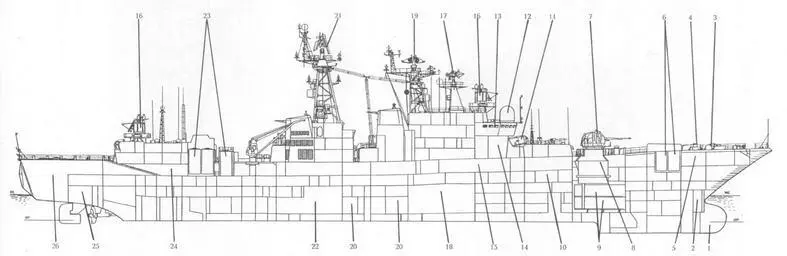

Продольный разрез ЭМ Адмирал Чабаненко.

I – обтекатель носовой и подкильной антенн ГАК «Звезда-2»; 2 – цепной ящик; 3 – Г1У СППП ПК-2; 4 – якорный шпиль; 5 – отсек шпилевых машин; 6 – носовые ВПУ ЗРК «Кинжал»; 7 – 130-мм АУ АК-130; 8 – подбашенное отделение 130-мм АУ; 9 – погреб 130-мм патронов; 10 – посты ГАК «Звезда-2»;

II – ПУ ПКРК «Москит»; 12 – основной АП РАК «Минерал»; 13 – ходовая рубка; 14 – посты ПКРК «Москит»; 15 – боевая рубка (ГКП) и ВПП; 16 – АП РЛС СУ ЗРК «Кинжал»; 17 – АП РЛС СУАО «Лев»; 18 – носовое МО; 19 – АП РЛС «Подкат»; 20 – отсеки вспомогательных механизмов; 21 – АП РЛС «Фрегат-МА»; 22 – кормовое МО; 23 – кормовые ВПУ ЗРК «Кинжал»; 21 – ангар для вертолетов; 25 – румпельное отделение; 26 – выгородка ПОУ буксируемой антенны ГАК «Звезда-2».

Эскадренный миноносец пр. 11551 (шифр «Фрегат») разработан Северным ПКБ под руководством В.П. Мишина. При создании этого корабля конструкторы попытались устранить недостатки, присущие БПК пр. 1155. Руководство советского флота (в частности, главнокомандующий С.Г. Горшков) к ним относило отсутствие противокорабельного комплекса, слабость зенитного и артиллерийского вооружения. В результате на ЭМ пр. 11551 вместо двух 100-мм АУ установили одну спаренную 130-мм АУ, вместо ПАРК «Метель» – ПКРК «Москит», вместо 533-мм ТА – ПАРК «Водопад», а вместо РБУ-6000 – комплекс противоторпедной защиты «Удав-1».

Усиления зенитного вооружения удалось достичь за счет замены 30-мм АУ АК-бЗОМ на ЗРАК «Кортик». Кроме того, вместо ГАК «Полином» установили более совершенный ГАК «Звезда-2». Во всем остальном корабль повторял прототип. Все это лишний раз подчеркивает, что разделение в отечественном флоте кораблей на эскадренные миноносцы и большие противолодочные корабли во многом надуманное.

Предполагалось построить до 10 эсминцев пр. 11551. Однако до декабря 1991 г. успели заложить только два из них и выдать заказ еще на два корабля. ЭМ Адмирал Чабаненко достроили и в декабре 1996 г. передали флоту. Заказ на другие эсминцы аннулировали в 1993 г. Второй корабль серии разобрали на стапеле.

По состоянию на декабрь 2001 г. в составе флота находился один эскадренный миноносец пр. 11551.

Адмирал Чабаненко(зав. № 121). ССЗ «Янтарь» (г. Калининград): 1990 г.; 16.06.1992 г.; 20.02.1999 г.

Входит в состав СФ.

Водоизмещение, т:

– стандартное 6 500

– полное 7 940

Главные размерения, м:

– длина наибольшая (по ВЛ) 156,5 (145,0)

– ширина корпуса наибольшая (по ВЛ) 17,2 (16,8)

– осадка средняя 8,2

Экипаж (в т. ч. офицеров), чел 344 (25)

Автономность по запасам провизии, сут 30

Главная энергетическая установка:

– тип котлотурбинная

– количество х тип ГТЗА (суммарная мощность, л.с.) 2 х ГТЗА-674 (100 000)

– количество х тип главных котлов 4 х КВН-98/64, 4 х КВГ-2 ( 71*)

– количество гребных валов х тип движителей 2 х ВФШ

– количество х тип резервных движителей 2 х ВРК

– количество х тип (мощность, кВт) источников тока ЭЭС 2 х АТГ (по 1200) + 4 х ДГ (по 600)

Скорость хода, уз:

– полная 32

– экономическая 18

Дальность плавания ходом 18 уз, мили 4 500

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Москит», «Москит-М» ( 72а*)

– количество ПУ х направляющих (тип ПУ) 2x4 (палубная неповоротная КТ с подъемом на угол старта)

– боекомплект (тип) 8 (ПКР ЗМ80 или ЗМ82 ( 71*))

– комплекс ЦУ «Минерал» (КРС-27)

Зенитные ракетные комплексы:

– количество х наименование 2 х «Ураган»

– количество ПУ х направляющих . (тип ПУ) 2 х 1 (палубная поворотная ЗС90)

– боекомплект 48 ЗУР 9М38М или 9М317 ( 71*)

– СУ ЗР90 или ЗР91 ( 71*)

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 х 2-130/54 (АК-130)

– боекомплект 2 000 выстрелов

– СУАО «Лев» (МР-184)

– количество АУ х стволов (тип АУ) 4 х 1-30-мм (АК-630М)

– боекомплект 12 000 выстрелов ( 73а*)

– количество х тип СУАО 2 х «Вымпел» (MP-123)

Противолодочное:

– количество ТА х труб (тип ТА) 2 х 2-533-мм (ДТА-53-956)

– боекомплект 4 торпеды СЭТ-65

– ПУТС «Пурга-956»

– количество РБ х труб (тип РБ) 2 х 6-305-мм (РБУ-1000)

– боекомплект 48 РГБ-10

– ПУС «Буря»

Авиационное:

– тип вертолетов Ка-27

– оборудование ВПП светотехническое

– тип ангара телескопический палубный

Радиоэлектронное:

– БИП «Сапфир-У»

– аппаратура обработки информации «Байкал-С4»

– СОИ «Море-956»

– РЛС общего обнаружения «Фрегат-М» (МР-710М) ( 72*) или «Фрегат-М1» (МР-710М-1) ( 73*), или «Фрегат-М2» (МР-750) ( 74*)

– система предупреждения о лазерном излучении «Спектр-Ф»

– навигационные системы КПФ-ЗК + КПИ-7Ф

– системы КН «Шлюз» (АДК-ЗМ) + «Парус» + 4- «Цикада»

– тип навигационных РЛС «Вайгач» (МР-212) в обеспечение 3-х АП

– комплекс средств РЭБ «Старт» (МП-401) + + «Старт-2» (МП-407)

– количество ПУ х направляющих (тип ПУ) СППП 2 х 2-140-мм (ПК-2М) + + 8 х 10-122-мм (ПК-10 «Смелый-П»)

– ГАК «Платина-С» ( 75*)

71* Начиная с ЭМ Стойкий.

72а* Начиная с ЭМ Расторопный.

73а* По другим данным, 16 000 выстрелов.

72* На ЭМ Современный, Отчаянный и Отличный.

73* На ЭМ Осмотрительный и Безупречный.

74* Начиная с ЭМ Стойкий.

75* С антенной в носовом бульбовом обтекателе.

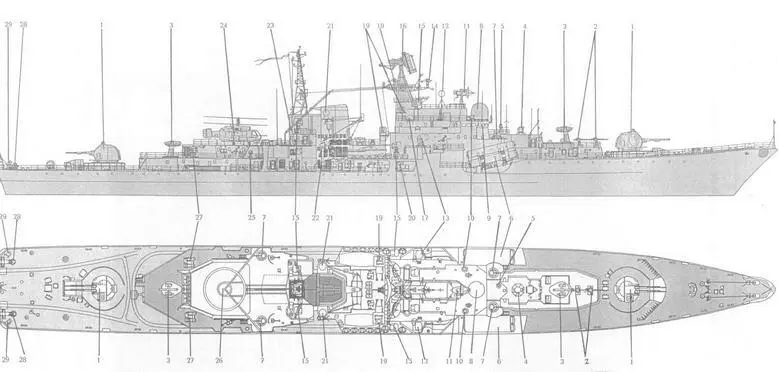

Схема общего вида ЭМ Современный.

1 – 130-мм АУ АК-130; 2 – 45-мм салютная пушка; 3 – ПУ ЗРК «Ураган»; 4 – лазерный дальномер дальномерно-визирного устройства (ДВУ-2); 5 – телевизир ДВУ-2; 6 – ПУ ПКРК «Москит»; V – 30-мм АУ АК-630М; 8 – основной АП (активный канал) РАК «Минерал»; 9 – ходовая рубка; 10 – оптический перископический визир ходовой рубки; 11 – АП РАС СУАО «Лев»; 12 – АП радиопеленгатора «Румб»; 13 – АП РЛС СУАО «Вымпел»; 14 – АП РЛС «Волга» (в обеспечении одного АП, была установлена только на первых трех кораблях данного типа); 15 – АП СУ (радиопрожектор) ЗРК «Ураган»; 16 – АП РЛС «Фрегат-М»; 17 – АП комплекса «Старт»; 18 – АП РЛС «Вайгач» (в обеспечении трех АП); 19 – АП комплекса «Старт-2»; 20 – 533-мм ТА; 21 – АП (пассивный канал) РАК «Минерал»; 22 – устройство для передачи грузов на ходу «Струна»; 23 – укрытие (сдвижной ангар) для вертолета; 24 – вертолет Ка-27; 25 – прожектор; 26 – ВПП; 27 – РБУ-1000; 28 – ПУ СППП ПК-2; 29 – ПУ СППП ПК-10.
