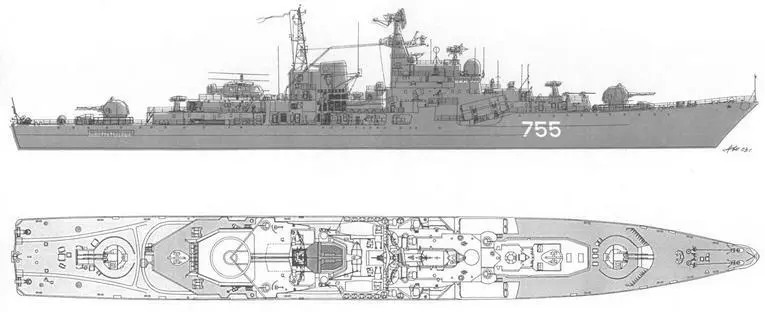

ЭМ Современный в период проведения государственных испытаний (Севастополь, январь 1982 г.)

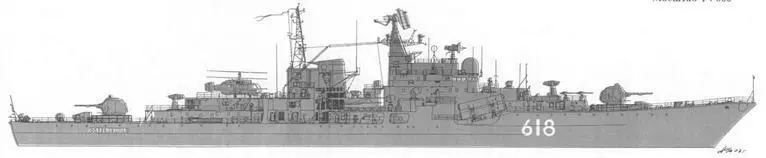

ЭМ Боевой во время боевой службы в Персидском заливе (май 1989 г.)

Эскадренный миноносец пр. 956 (шифр «Сарыч») разработан Северным ПКБ под руководством И.И. Рубиса. Корабли данного типа предназначаются для борьбы с надводными кораблями, огневой поддержки морских десантов, а также противовоздушной и противокатерной обороны соединений боевых кораблей и конвоев.

Корпус корабля стальной, с полубаком, двойным дном на большей части длины, сильным развалом шпангоутов в носовой части со сломом на уровне главной и второй палуб. Он делится водонепроницаемыми переборками, доходящими до верхней палубы, на 16 отсеков. Для обеспечения маневрирования в районе огневой позиции при стрельбе по берегу и швартовок эсминец оснащен подруливающим устройством в виде выдвижных винторулевых колонок. Надстройки выполнены с широким использованием алюминиево-магниевых сплавов. За дымовой трубой на крыше надстройки располагается телескопический ангар и ВПП для вертолета. Благодаря такой компоновке удалось приблизить ВПП к центру килевой качки, что улучшило условия посадки вертолета при значительном волнении.

Эсминцы пр. 956 являются единственными в мире кораблями третьего поколения с котло- турбинной главной энергетической установкой. Выбор этого типа установки был обусловлен исключительно производственными соображениями (в частности, существовало опасение, что Николаевский ЮТЗ, выпускающий газовые турбины, не сможет обеспечить ими всю намеченную программу военного кораблестроения, а Кировский завод -производитель паровых турбин – окажется незагруженным). Агрегаты ГЭУ размещаются в двух машинно- котельных отделениях. В каждом из них установлены два котлотурбинных агрегата и один ГТЗА с обслуживающими механизмами. Носовой ГТЗА является правой машиной, а кормовой – левой. В носовой и кормовой оконечностях корпуса корабля установлены выдвижные ВРК, которые могут использоваться для повышения маневренных качеств эсминца, а также как резервные средства движения.

Главным недостатком кораблей пр. 956 считается наличие высоких требований к качеству котельной воды, что часто приводит к выходу из строя котлов и осложняет эксплуатацию главных механизмов. На эсминце размещена только одна РЛС обнаружения ВЦ, которая одновременно является целевым каналом ЗРК «Ураган», что делает его систему ПВО весьма уязвимой.

При постройке кораблей пр. 956 использовался секционный способ сборки корпусов с агрегатным методом монтажа механизмов и автономно-районной технологией проведения «электромонтажных работ. Спуск на воду эсминцев проводился при технологической готовности около 70%.

Изначально предполагалось построить 50 кораблей пр. 956, но в 1976 г. (после корректировки технического проекта и уточнения стоимости всей программы) их число сократили до 32 единиц, а в 1988 г. – до 20 единиц. Советскому флоту (а затем и российскому) передали 17 эсминцев. Из трех оставшихся кораблей два Важный (зав. № 878) и Вдумчивый (зав. № 879), заложенные соответственно 04.11.1988 г. и 22.04.1989 г., в начале 1998 г. продали правительству Китая. В отличие от базового проекта их оснастили новыми главными котлами (КВГ-3), комплексом средств связи (АКС Р-782-5КЭ) и средствами РЭБ. Кроме того, экспортный вариант ЗРК «Ураган» стал именоваться ЗРК «Штиль». Последний эсминец серии Буйный (зав. № 880), заложенный в начале 1991 г., в 1995 г. разобрали на стапеле.

Между собой корабли различались РЛС обнаружения и целеуказания: на ЭМ Современный, Отчаянный и Отличный была установлена РЛС «Фрегат-М» (МР-710М); на ЭМ Осмотрительный и Безупречный – «Фрегат-М 1» (МР-710М-1), а на остальных – «Фрегат-М2» (МР-750). Кроме того, начиная с ЭМ Стойкий (7-й в серии) корабли получали на вооружение модернизированный вариант ЗРК «Ураган» с ЗУР 9М317, а с ЭМ Расторопный (12-й в серии)- модернизированный вариант ПКРК «Москит-М» с ПКР ЗМ-82.

В декабре 1990 г. Государственная ВПК приняла решение о начале строительства кораблей пр. 956 с усиленным составом вооружения (пр. 956У). Главным его конструктором оставался И.И. Рубис.

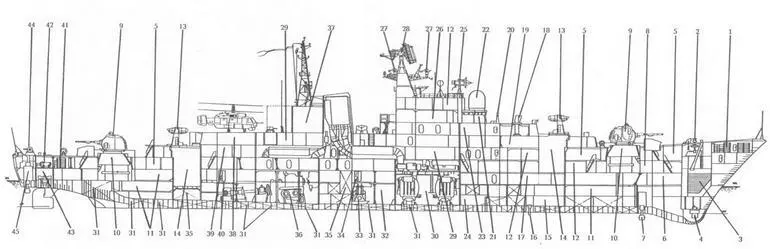

Продольный разрез ЭМ пр. 95(г.

I – такелажные кладовые; 2 – якорный шпиль; 3 – цепной ящик; 4 – АП ГАК «Платина-С»; 5 – кубрики личного состава; 6 – посты управления ГАК «Плати на-С»; 7 – носовая выдвижная винто-рулевая колонка; 8 – агрегатная АУ АК-130; 9 – АУ АК-130; 10 – подбашенное отделение АУ АК-130; 11 – погреб 130-мм патронов; 12 – агрегатные; 13 – ПУ ЗРК «Ураган»; 14 – погреб ЗУР; 15 – выгородка пожарных насосов; 16 – гидродинамический лаг; 17 – гиропост; 18 – лазерный дальномер ДВУ-2; 19 – пост ДВУ-2; 20 – телевизир ДВУ-2; 21 – ходовая рубка; 22 – основной АП РАК «Минерал»; 23 кают-компания офицеров; 24 – выгородка водоотливных насосов; 25 – АП РЛС СУАО «Лев»; 26 – штурманская рубка; 27 – АП РЛС «Вангач»; 28 – АП РЛС «Фрегат-М»; 29 – выгородки высокочастотных блоков и постов управления РТВ; 30 – носовое МКО; 31 – топливные цистерны; 32 – отделение вспомогательных механизмов; 33 – механизмы успокоителя качки; 34 – носовая электростанция; 35 – цистерны пресной воды; 36 – кормовое МКО; 37 – укрытие для вертолета; 38 – кают-компания мичманов; 39 – медицинский блок; 40 – кормовая электростанция; 41 – провизионные кладовые; 42 – выгородка рулевых машин; 43 – румпельное отделение; 44 – ПУ СППП ПК-2; 45 – шахта кормовой выдвижной винто- рулевой колонки.

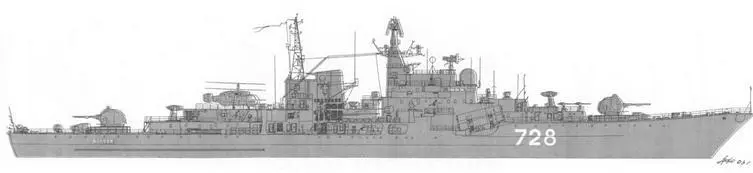

ЭМ Осмотрительный во время боевой службы в Персидском заливе (сентябрь 1988 г.)

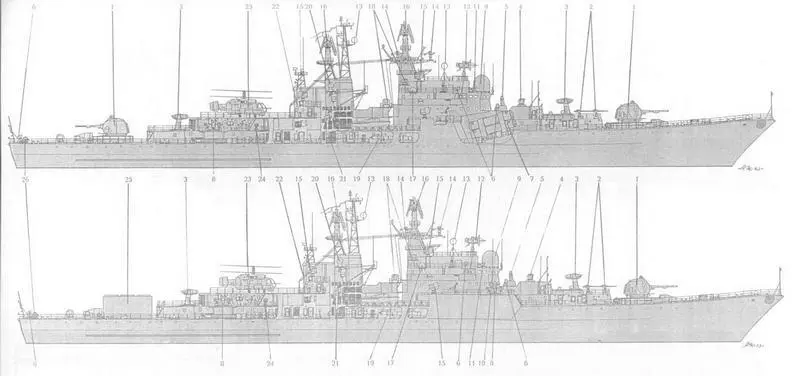

Схема общего вида ЭМ пр. 956У вариант №1 (вверху) и вариант № 3 (внизу):

I – 130-мм АУ АК-130; 2 – 45-мм салютная пушка; 3 – ПУ ЗРК «Ураган»; 4 – лазерный дальномер дальномерно-визирного устройства (ДВУ-2); 5 – телевизир ДВУ-2; 6 – Г1У СППП ПК-10; 7 – УПУ СМ-403; 8 – боевой модуль ЗРАК «Кортик»; 9 – основной АП (активный канал) РАК «Монумент»; 10 – ходовая рубка; 11 – оптический перископический визир ходовой рубки; 12 – АП РЛС СУАО «Лев»; 13 – АП радиопеленгатора «Румб»; 14 – АП РЛС «Вайгач» (в обеспечении трех АП); 15 – АП СУ (радиопрожектор) ЗРК «Ураган»; 16 – АП РЛС «Фрегат-М2»; 17 – АП комплекса «Старт»; 18 – АП комплекса «Старт-2»; 19 – 533-мм ТА; 20 – АП (пассивный канал) РАК «Монумент»; 21 – устройство для передачи грузов на ходу «Струна»; 22 – укрытие (сдвижной ангар) для вертолета; 23 – вертолет Ка-27; 24 – прожектор; 25 – УВПУ ЗС-14; 26 – ПУ СППП ПК-2;.
