Г. Дмитриев - Соколиная охота (Малые противолодочные корабли проектов 1141 и 11451)

Титановые крылья обладали абсолютной антикоррозионной стойкостью в морской воде, но другие корпусные сплавы при контакте с титаном подвергались интенсивной коррозии. Поэтому на «Соколах» была предусмотрена защита корпуса от контакта с титаном применением специальных диэлектрических соединений в виде пластмассовых прокладок и втулок во фланцевых соединениях.

Шахта ПОУ КТ ОГАС «Шексна» оклеивалась стеклопластиком.

Для обеспечения движения корабля на крыльях были предусмотрены три вертикальных колонки, на каждой из которых размещалось по два разновращающихся гребных винта. Гребные винты в составе колонок были спроектированы предприятием п/я В-8662. В качестве носового гребного винта использовался малошумный гребной винт диаметром -1,22 м с переменным распределением шага по радиусу. Кормовой винт -обычного типа с уменьшенным диаметром- 1,09м. Диаметры гребных винтов рассчитывались исходя из условий длительного их использования на ПХ. Это позволило обеспечить скорость ПХ на тихой воде при нормальном водоизмещении не менее 66 узлов, а в условиях волнения моря в IV- V баллов -60 узлов.

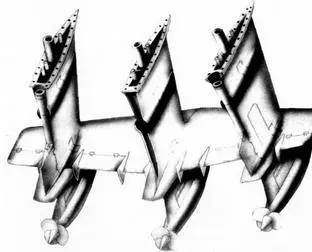

Кормовое крыльевое устройство. Демонстрационный рисунок.

Для движения корабля в водоизмещающем режиме были предусмотрены два водометных движителя насосного типа ГД-1141, разработанные предприятием п/я Р-6654. В состав водометного движителя также было включено реверсивно- рулевое устройство, обеспечивающее поворот и задний ход корабля.

Корабль был укомплектован системой автоматического управления движением корабля (система «Коралл» разработки ЦНИИ «Аврора»). Данная система осуществляла автоматическую перекладку рулей управления, а также носовых и кормовых закрылков.

Корабль оборудовался двумя рулями управления обтекаемой формы, размещенными на бортовых колонках. Гидроцилиндры рулей управления были расположены параллельно ДП и обеспечивали перекладку руля посредством двухплечевого румпеля (один – толкающим, другой – тянущим усилиями) на угол ±16 (до упора). Гидроцилиндры управления закрылками размещались в стойках, непосредственно у закрылков, что сводило к минимуму длину штоков их соединений. Максимальные углы перекладки закрылков до упоров + 9°.

Система автоматического управления закрылками «Коралл» использовалась также для уменьшения бортовой и килевой качки. При включенной автоматике амплитуда качки уменьшалась втрое, а перегрузки в носовой части – в полтора раза.

Применение якорного троса вместо якорной цепи потребовало разработки специальной швартовной лебедки ЛЯГ-5 в СКБМ Зеленодольского ПКБ.

Для обеспечения работ с ОГАС «Шексна» на корабле устанавливалось ПОУ КТ разработки Зеленодольского СКБМ. В сравнении с ПОУ КТ для ОГАС «Шелонь» (МПК пр. 1124) увеличилась глубина погружения контейнера до 150 м, в 2 раза увеличилась энергоемкость амортизаторов, введена программа разгона и торможения, скорость опускания (подъема) была увеличена в 1,5-2 раза.

Подъемно-опускное устройство ПОУКТ-1 корабля пр. 1141. Демонстрационный рисунок.

Комплектация корабля экипажем была составлена из расчета несения двухсменной ходовой вахты при оперативном цикле боевого использования корабля – один выход за двое суток и продолжительности выполнения боевой задачи при ходе под турбинами в пределах 14ч (т.е. 2 вахты). В дозорном режиме -трехсменная вахта (18 человек на подвахте и аварийная партия из 7 человек под руководством боцмана). По спецификации экипаж должен был состоять из 4 офицеров, 4 мичманов (главстаршин) и 25 старшин и матросов. Штатным расписанием численность старшин и матросов была увеличена до 28 человек.

Офицеры корабля размещались в одном отсеке в двух одноместных (8,0 м 2 и 5,7 м 2 ) со вторым запасным местом каждая и одной двухместной (6,8 м 2 ) каютах. Для мичманов и главстаршин была предусмотрена одна четырехместная (9,0 м 2 ) каюта. Прием пищи командным составом осуществлялся в кают-компании. Старшины и матросы обеспечивались спальными местами в двух кубриках с двухъярусным расположением коек из расчета 1,4 м 2 на человека. Все жилые помещения личного состава располагались непосредственно под верхней палубой и были снабжены бортовыми иллюминаторами. На корабле имелись закрытые кратчайшие проходы к основным БП. Для создания оптимального микроклимата в помещениях корабля были установлены пять автономных кондиционеров холодопроизводительностью по 10 000 ккал/ч.

Станция обнаружения подводных объектов – ОГАС «Шексна».

Вес всего гидроакустического комплекса составлял 28 т, что превышало половину веса всего вооружения и занимало около 17% всех внутрикорабельных помещений корабля.

Комплексная ОГАС «Шексна» с опускаемой акустической антенной обеспечивала поиск и обнаружение ПЛ, определение и выработку их текущих координат с выдачей данных в систему «Гангут», опознавание и связь с ПЛ в погруженном состоянии, а также снятие гидрологического разреза и тренировку личного состава корабля без использования акустической антенны. ОГАС работала на стопе корабля с погружением акустической антенны в специальном контейнере на кабель-тросе до глубины в 150 м. Для снятия гидрологического разреза моря по глубинам в состав ОГАС «Шексна» была введена аппаратура «Серия». ОГАС «Шексна» была укомплектована ПОУ КТ разработки ЗПКБ которое отличалась от ПОУ КТ кораблей предыдущих проектов большей канатоемкостью (150м), большей энергоемкостью амортизационного устройства, программированным разгоном и торможением контейнера, увеличенной скоростью опускания и подъема контейнера.

Отбор мощности (в импульсе 40-80 кВт) на обеспечение работы ОГАС производился от бортовой сети. Работу ОГАС «Шексна» обеспечивал дизель-генератор- насос ДГН-200, установленный на специальных амортизаторах. Главные двигатели также были установлены на специальные амортизаторы. Для снижения уровня помех до нормы отсек ДГН-200 и настил палубы в районе установки ГТД были облицованы вибродемпфирующим покрытием «Агат». Был предусмотрен вывод газовыхлопов главных двигателей и вспомогательных механизмов на верхнюю палубу.

общий вес ОГАС с кабелем и кабель-тросом, т 15,6

общий вес контейнера и ПОУ, т 12,24
