Г. Дмитриев - Соколиная охота (Малые противолодочные корабли проектов 1141 и 11451)

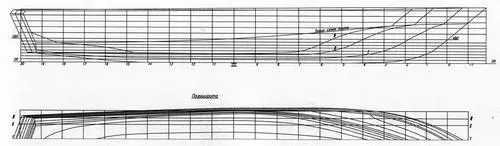

Теоретический чертеж (проекция «Корпус» увеличена в два раза).

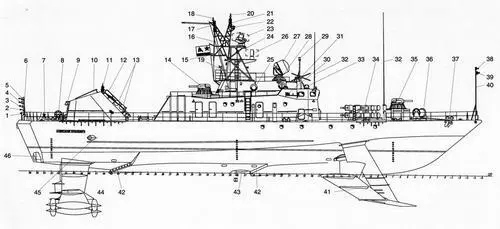

Боковой вид

1. Огонь якорный синий; 2. Огонь якорный белый; 3. Огонь «Хмель-Ill»; 4. Кормовой огонь; 5. Огонь кильватерный; 6. Флагшток; 7. Шпиль; 8. Вьюшка; 9. Судовой колокол (рында); 10. Ограждение газоходов; 11. Биконическая антенна; 12. Трап; 13. Контейнеры спасательных плотов ПСН-10; 14. АУ АК-213М; 15. Кильватерный огонь; 16. Антенна МГС-407К; 17. Антенна «симметричный вибратор»; 18. Антенна «Гангут-1141»; 19. Резервный пост управления АС; 20. Антенна «Двойник»; 21. Спецогонь «Хмель-Ш»; 22. Огонь топовый; 23. Антенна РЛС МР-220; 24. Тифон; 25. Спа – сательные круги; 26. Антенна «Нихром-М»; 27. АП РЛС МР-123 «Вымпел»; 28. Сигнальный прожектор; 29. Огонь маневроуказания; 30. Бортовой отличительный огонь; 31. АРП-50; 32. Антенны штыревые; 33. Оптический перископический визир; 34. ЧТА-40-1141; 35. АУ АК-213М; 36. Вьюшка лебедки ЛЯГ-5; 37. Якорь; 38. Носовой якорный огонь (белый); 39. Носовой якорный огонь (синий); 40. Носовая стойка; 41. Носовое крыло; 42. Редан; 43. Шахта контейнера ОГАС; 44. Кормовое крыло с обтекателем нижнего редуктора и винтами «тандем»; 45. Бортовой вывод газовыхлопа дизель-редукторного агрегата ДРА-211; 46. Выходное устройство водометного движителя ГД-1141.

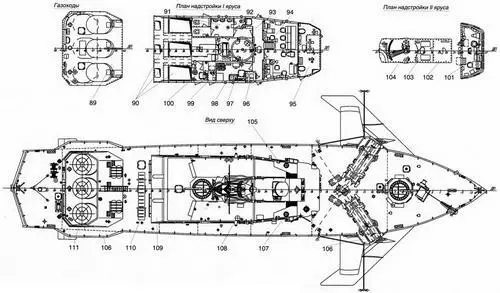

Вид сверху и планы надстроек

89. Помещение газоходов; 90. Шахты воздухозабора ГТУ; 91. Санузел команды; 92. Санузел комсостава; 93. Коридор надстройки; 94. ГКП; 95. Вентиляторные; 96. Рубка дежурного и пост торпедиста; 97. Бокс; 98. Камбуз; 99. ЖС; 100. Водолазное имущество; 101. Ходовая рубка; 102. Антенный пост «Вымпел-А»; 103. В/ч блоки «Вымпел-А»; 104. Помещение тросоукладчика; 105. Светосигнальный прожектор; 106. Кринолин; 107. Репитер гирокомпаса; 108. Вентиляционная головка; 109. Шахта воздухозабора ГТУ; 110. Сходня; 111. Газоход ГТУ.

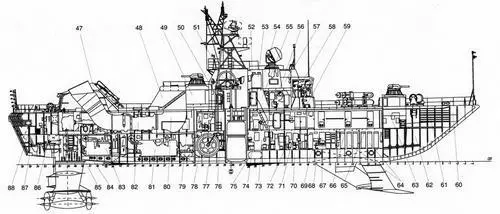

Продольный разрез

47.Кожух дымовой трубы, станция пенотушения по пб; 48, 80. Шахта воздухозабора средней ГТУ; 49. Подбашенное помещение А-213М №2; 50. Бокс; 51. Помещение тросоукладчика; 52. Коридор надстройки- 53 В/ч блоки «Вымпел-А»; 54. Антенный пост «Вымпел»; 55. Рубка дежурного-пост торпедиста по пб; 56. ГКП; 57. Сквозной проход-закрытый мостик; 58. Ходовая рубка; 59 Вентиляторные; 60. Хозяйственная; 61. Шкиперская; 62. Форпик; 63. Подбашенное помещение А-21ЗМ №1; 64. Отсек ГАС «Шексна»; 65, 66, 68. Коридор офицеров; 67. Пост ГАС «Шексна»; 69 70. Топливные цистерны; 71 .Коридор команды; 72. Пост РЛС; 73. Гиропост; 74. Пирамида ручного оружия; 75. Выгородка эхолота; 76. Помещение осмотра контейнера; 77. Лебедочное отделение; 78. ПЭЖ; 79. Помещение воздухозаборных шахт; 81. Генераторное отделение; 82. Турбинное отделение; 83. Машинное отделение; 84. Редукторное отделение; 85, 86. Помещение дейдвудов; 87, 88. Румпельное отделение.

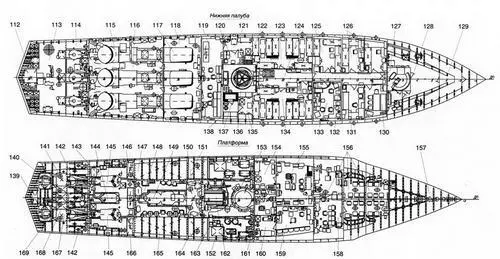

Нижняя палуба и платформа

112. Топливная цистерна №10; 113. Румпельное отделение; 114. Редукторное отделение; 115. Газоход ГТУ; 116. ТУ; 117. Шахта воздухозабора ГТУ; 118. Помещение воздухозаборных шахт; 119. ПЭЖ; 120. В/ч блоки РЛС МР-220; 121. Коридор; 122. Приборы химической разведки; 123. Кубрик №2; 124. Коридор команды; 125. Каюта мичманов; 126. Каюты офицеров; 127. Подбашенное отделение А-213М №1; 128. Шкиперская; 129. Хозяйственная; 130. Кают-компания; 131. Каюта командира; 132. Коридор офицеров; 133. Радиорубка; 134. Кубрик №1; 135. Сухая провизия; 136. Помещение осмотра контейнера; 137. Рефрижераторная камера; 138. Мокрая провизия; 139. Топливная цистерна №10; 140. Масляная цистерна №4;141. Масляная цистерна №2; 142. Помещение дейдвудов; 143. МО; 144. ДГР-200/1500; 145. ДРА-211; 146. Цистерна грязного топлива; 147. Топливная цистерна №8; 148. ГО; 149. ДГН-200; 150. Топливная цистерна №7; 151. Топливная цистерна №6; 152. Цистерна опресненной и пресной воды; 153. Лебедочное отделение; 154. Агрегатная РЛС; 155. Пост РЛС; 156. Отсек ГАС «Шексна»; 157. Форпик; 158. Пост ГАС ' «Шексна»; 159. Пост вычислительного комплекса; 160. Агрегатная вычислительного комплекса; 161. Гиропост; 162. Лебедка ПОУ-КТ; 163. Цистерна запасного масла ПОУ-КТ; 164. Топливная цистерна №5; 165. Топливная цистерна №9; 166. Резервная цистерна; 167. Масляная цистерна №1; 168. Масляная цистерна №3; 169. Масляная цистерна №5.

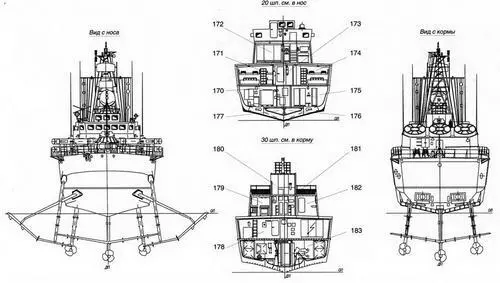

Вид с носа, вид с кормы, поперечные разрезы

170. Пост РЛС; 171. Кубрик №2; 172. ГКП; 173. Коридор; 174. Кубрик №1; 175. Пост вычислительного комплекса; 176. Топливная цистерна №3; 177. Топливная цистерна №4; 178. ПЭЖ; 179. Камбуз; 180. Помещение тросоукладчика; 181. Бокс; 182. Умывальная команды; 183. Лебедочное отделение.

Главные размерения:

водоизмещение, т:

стандартное 349,0

нормальное 407,0

полное 465,0

размерения корпуса, м:

Длина 50Д8

ширина 9,76

наибольший размах носовых крыльев, м 20

поперечные габариты кормового крыльевого комплекса без винтов, м 5,0х 10,2

общий вес КУ, т 90,0

осадка на плаву носом/кормой/габаритная, м при водоизмещении:

стандартном 1,89/1,68/6,(

нормальном 1,95/1,98/6,9

стандартном 2,21/2,12/7,0

Мореходность корабля по безопасности плавания обеспечивалась при волнении моря в VIII баллов на корпусе, V баллов и высоте волны до Зм -на крыле. Применение оружия -при волнении моря до V баллов. Предельно допустимая величина шквального ветра при движении корабля ПХ «на крыле» не должна была превышать 30 м/с. Обеспеченное время выхода корабля на крыло при волнении моря V баллов не более 3 мин. Скорость ПХ при нормальном водоизмещении и волнении моря V баллов -58-60 узлов. Включение системы управления закрылками при волнении моря в V баллов снижало амплитуду колебаний по дифференту до ±1,1° и по крену до ±2,4°.

Непотопляемость корабля обеспечивалась при затоплении двух любых смежных отсеков и соответствовала требованиям, предъявляемым к боевым кораблям советского ВМФ.

Начальная поперечная метацентрическая высота при водоизмещении:

стандартном 2,03 м

нормальном 1,89 м

полном 1,81 м

При угле перекладки рулей на 20° и включенной системе «Коралл» корабль совершал циркуляцию диаметром 22 или 16 длин корабля (при работе одного или двух рулей соответственно). Крен при этом не превышал 3-4°. При отказе системы «Коралл» диаметр циркуляции возрастал до 45 и 24 длин корабля. Диаметр циркуляции при движении на подводных крыльях составлял 60 длин корабля.
