Дви гательная установка. Силовая установка комбинированного типа состоит из ТРД и ЖРД. В первом варианте самолет имел турбореактивный двигатель «Атар» 101F-2 фирмы SNECMA тягой 33,34 кН (3400 кГ) и ракетный двигатель SEPR 65 тягой 8,09 кН (825 кГ). Позднее двигатель F-2 был заменен на «Атар» 101G-3 тягой 37,26 кН (3800 кГ) без форсирования и 44,13 кН (4500 кГ) с форсированием. Благодаря высокой тяговооруженности «Дюрандаль» стал вторым (после самолета «Три- дан» II) французским самолетом, у которого величина тяги была больше взлетного веса. Турбореактивный двигатель, устанавливаемый в хвостовой части фюзеляжа, имеет центральный воздухозаборник с острой входной кромкой и поперечным сечением эллиптической формы. Ракетный двигатель установлен под соплом ТРД и несколько выступает за очертания фюзеляжа, в связи с чем он защищен специальным обтекателем. Ракетный двигатель конструктивно объединен с турбореактивным двигателем, который, в частности, обеспечивает работу насосов горючего и окислителя. Запаса топлива хватает на 5 мин непрерывной работы ракетного двигателя, используемого во время взлета и подъема (скороподъемность 200 м/с у земли и 140 м/с на высоте ~ 11000 м) или перехвата в полете со сверхзвуковой скоростью. Топливные баки (емкостью 1500 кг) расположены только в фюзеляже.

Разработанная модификация «Дюрандаль» IV с двигателем «Атар» 9 с форсажной тягой 59,43 кН (6060 кГ) так и осталась нереализованной.

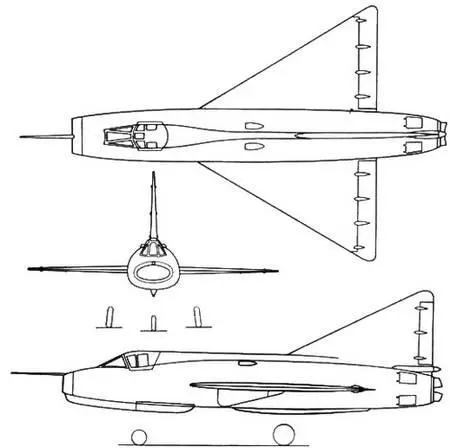

Рис. 2.66. Проекции самолета «Дюрандаль» S.E.212.

Размах крыла, м 6,5

Длина, м 11,0

Высота, м 4,0

Площадь несущей поверхности, м 2 22,0

Масса пустого самолета, кг 2720

Взлетная масса (ном./макс.), кг 4050/6000

Емкость топливных баков, кг 1500

Удельная нагрузка на крыло (ном./макс.), кг/м 2 184/273

Отношение массы самолета (ном./ /макс.) к тяге при форсировании и работе ракетного двигателя, кг/даН 0,77/1,15

Максимальная скорость на высоте 12000 м, км/ч 1700

Вертикальная скорость, м/с 200

Практический потолок, м 17000

Взлетная дистанция (при номинальной массе), м 700

Рис. 2.67. Опытный образец палубного истребителя-бомбардировщика «Скайлансер» F5D-1.

История создания. В 1947 г. конструкторское бюро фирмы «Дуглас эркрафт» под руководством Э. Хайнемана начало разработку истребителя-перехватчика близкого проникновения для военно-морской авиации США. За основу проекта была принята концепция самолета «Мессершмитт» Me-163, построенного по схеме «бесхвостка» со стреловидным крылом и ракетной силовой установкой. В построенном самолете, обозначенном F4D-1 «Скайрэй», была сохранена лишь аэродинамическая схема. При этом значительным изменениям подверглась форма крыла и вертикального оперения. Первый опытный образец XF4D-1, оснащенный турбореактивным двигателем без форсажной камеры J35-A-17 фирмы «Эллисон» тягой 22,26 кН (2270 кГ), был испытан 23.01.1951 г., второй имел двигатель с форсажной камерой XJ40-WE-8 фирмы «Вестингауз» тягой 31,18 кН (3180 кГ) без форсирования и 51,58 кН (5260 кГ) с форсированием. 3.10.1953 г. на втором опытном самолете был установлен мировой рекорд скорости при полете на базе, равняющийся 1211,74 км/ч.

Первоначально считалось, что на серийных самолетах будут устанавливаться усовершенствованные двигатели J40, однако прекращение в 1953 г. работ над этим двигателем вынудило фирму использовать двигатели фирмы «Пратт- Уитни»-сначала J57-P-2 тягой 43,14 кН (4400 кГ) и 60,04 кН (6123 кГ) соответственно без форсирования и с форсированием, а затем J57-P-8B с соответствующими величинами тяги 46,71 кН (4763 кГ) и 64,50 кН (6577 кГ). Первые самолеты с этими двигателями были построены в 1954 г., однако в воинские подразделения они начали поступать лишь с 16.04.1956 г. В общей сложности в 1954-1962 гг. было построено 420 самолетов, которые в сентябре 1962 г. получили новое обозначение F-6A (в рамках упорядочения системы обозначений самолетов США).

После окончания летных испытаний первых серийных самолетов было предпринято их усовершенствование с целью увеличения максимальной скорости. Для этого был применен более совершенный двигатель J57-P-12 и реконструированы передняя и хвостовая части фюзеляжа, а также околофюзеляжные части крыла. Первоначально новая модификация получила обозначение F4D-2, а затем F5D-1, изменилось при этом и название самолета на «Скайлансер». Опытный образец был испытан 21 апреля 1956 г.; всего было изготовлено четыре экземпляра самолета.

Описание самолета. «Скайлансер» представляет собой среднеплан, построенный по схеме «бесхвостка». В целях уменьшения занимаемой площади при нахождении в ангаре авианосца концы крыла складываются вверх. Небольшого удлинения (1,97) и среднего сужения (около 2,32) крыло имеет округленные торцевые части и прямолинейные передние кромки с углом стреловидности 51° и нулевым углом поперечной установки. Задняя кромка консоли крыла выполнена в виде ломаной линии с отрицательным углом стреловидности в корневой части, что обеспечивает увеличение строительной высоты. Крыло оснащено небольшого размаха предкрылками, расположенными в центральных частях консолей, и двухсекционными элевонами с осевой компенсацией. Вертикальное оперение-классическое, с рулем направления и стреловидным килем (угол стреловидности 49° по передней кромке). Шасси – трехстоечное, с одинарными колесами. Главные стойки убираются в околофюзеляжные части крыла вперед против потока. В хвостовой части фюзеляжа использована дополнительная опора с одинарным колесом. Ее назначение сводится к предотвращению повреждения самолета во время посадки или взлета при больших углах атаки. Четырехсекционные тормозные щитки расположены на верхних и нижних поверхностях корневых частей крыла.

Двигательная установка. На самолете использован турбореактивный двигатель фирмы «Пратт- Уитни» с боковыми нерегулируемыми воздухозаборниками и форсажной камерой, развивающий тягу 57,86 кН (5900 кГ) без форсирования. Вооружение. Самолет несет четыре пушки калибра 20 мм, бомбы, контейнеры неуправляемых снарядов и ракеты на шести подкрыльных замках с общей грузоподъемностью 1814 кг. Два центральных замка предназначены для подвешивания дополнительных топливных баков емкостью 567 или 1136 л каждый.

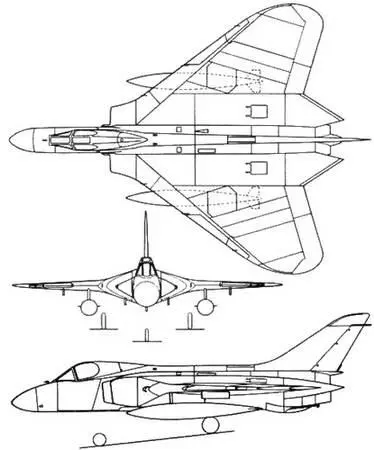

Рис. 2.68. Проекции экспериментального самолета «Скайрэй» F-6A.

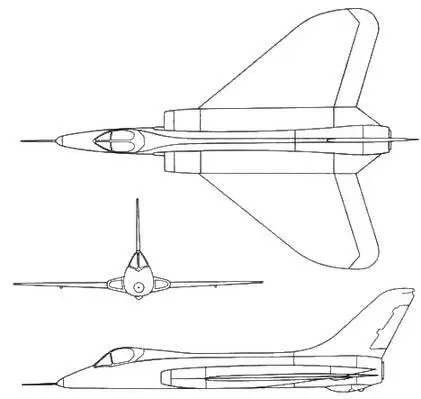

Рис. 2.69. Проекции палубного истребителя- бомбардировщика «Скайлансер» F5D-1.
