Эдмунд Цихош - Сверхзвуковые самолеты

Размах крыла, м 10,21 10,4

Длина, м 13,92 15,3

Высота, м 3,96 3,96

Площадь несущей поверхности, м 2 51,74 55,0

Масса пустого самолета, кг 7268 9700

Взлетная масса (ном/макс.), кг 9072/ 11300/…/11340

Грузоподъемность, кг 1814

Емкость топливных баков (внутр./внешн.), л 2840/2272 3200/2272

Удельная нагрузка на крыло (ном./макс.), кг/м 2 175/219 205/…

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,51/1,89 1,96 1) /…

Максимальное число Маха 1,4 2) 1,4 2)

Максимальная скорость, км/ч 1211 1487 2)

Максимальная скорость у земли, км/ч 1159

Вертикальная скорость, м/с 81

Практический потолок, м 14630 16 800

Максимальная дальность, км 1530 2170

Радиус действия, км 320

1) Без форсирования.

2) Ориентировочные значения.

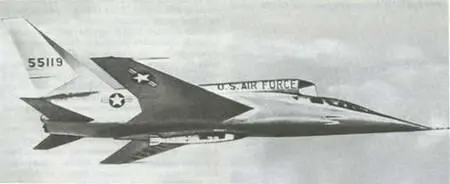

Рис. 2.70. Истребитель-бомбардировщик YF-107A с надфюзеляжным воздухозаборником.

История создания. Когда оказалось, что принятый на вооружение в 1953-1954 гг. самолет F-100 не удовлетворяет новым требованиям ВВС США по скорости и грузоподъемности, фирма предприняла попытку его модификации. В результате была разработана модификация F-100B, которая существенно отличалась от своего прототипа как внешним видом, так и используемой силовой установкой. Позднее эта модификация получила обозначение YF-107A. Первоначальный заказ на создание девяти опытных образцов позднее был ограничен тремя самолетами, первый из которых был испытан 10 сентября, а последний-10 декабря 1956 г. В ноябре 1956 г. на первом опытном образце была достигнута скорость ? = 2. Тем не менее в следующем году было принято решение запустить в серийное производство самолет YF-105 фирмы «Рипаблик», что означало отказ от программы F-107. Два опытных образца были переданы исследовательскому центру NACA, а третий-музею в Дейтоне.

Описание самолета. Истребитель-бомбардировщик YF-107A представляет собой моноплан классической схемы со среднерасположенным крылом, угол стреловидности которого по передней кромке составляет 48°, а относительная толщина профиля равна 5,5%. Крыло оснащено расположенными вдоль всего размаха предкрылками и закрылками. Последние находятся в околофюзеляжных частях крыла (как и у самолетов F-100D/F). Управление осуществляется с помощью трехсекционных интерцепторов и полностью управляемого хвостового оперения. Размещение воздухозаборника над фюзеляжем позволило выдвинуть кабину пилота вперед, а также несколько отклонить вниз заостренную носовую часть фюзеляжа, что обеспечило отличную видимость спереди и по сторонам, особенно при полетах с большими углами атаки. Трехстоечное шасси (главные стойки с одинарными колесами, передняя со спаренными) убирается в фюзеляж.

Вооружение. Вооружение опытных самолетов состояло из четырех пушек калибра 20 мм, установленных парами по бокам передней части фюзеляжа, и подкрыльных замков общей грузоподъемностью 4500 кг. Самолет оснащен электронным оборудованием, позволяющим автоматически наводить его на воздушную цель по сигналам наземных служб ПВО.

Двигательная установка. На самолете вместо двигателя J57 прототипа использован турбореактивный двигатель J75-P-9 фирмы «Пратт- Уитни» тягой ~ 7500 кГ без форсирования и 11 113 кГ-с форсированием. Надфюзеляжный плоский регулируемый воздухозаборник имеет клиновидное центральное тело и два параллельных канала, которые в центральной части фюзеляжа сходятся в один канал круглого сечения. Топливные баки расположены в фюзеляже. Дополнительный бак (закрепляемый на подфюзеляжных замках) весьма характерной плосковыпуклой формы частично вписывается в геометрический контур фюзеляжа.

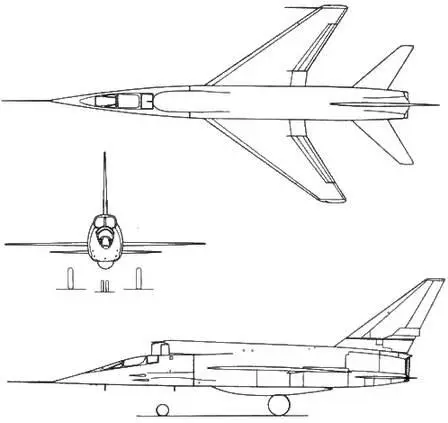

Рис. 2.71. Проекции истребителя-бомбардировщика YF-107A.

Размах крыла, м 11,15

Длина, м 18,54

Высота, м 6,0

Площадь несущей поверхности, м 2 39,7

Максимальное число Маха 2,2 1)

Максимальная скорость на высоте 12000 м, км/ч 2336

1) Проектные данные.

Рис. 2.72. Крепление опытного самолета «Ледюк» 021-02 на самолете-носителе «Лангедок».

История создания. Р. Ледюк свои первые работы над прямоточными воздушно-реактивными двигателями начал еще в 1929 г., а первый опытный самолет сконструировал в 1937 г. Однако строительство первого опытного образца «Ледюк» 010-01 было завершено лишь в 1945 г. Первый планерный полет был осуществлен 19.11.1946 г., а испытания самолета с работающим двигателем-21.04.1949 г. «Ледюк» 010 был первым пилотируемым летательным аппаратом с прямоточным воздушно-реактивным двигателем, реализованным в соответствии с идеей так называемого моноблочного самолета, в котором силовая установка является не отдельным узлом, а частью конструкции планера. Этот самолет во время полета на высоте 11000 м достиг скорости 808 км/ч при тяге двигателя, составляющей лишь половину расчетной. В марте 1950 г. был построен второй опытный экземпляр 010-02. Зимой 1951/52 г. оба опытных образца разбились при летных испытаниях. В феврале 1951 г. был построен третий опытный образец-016, дополнительно оснащенный двумя турбореактивными двигателями «Марбор» фирмы «Тюрбомека» тягой 2,94 кН (300 кГ), которые устанавливались на концах крыла. Однако управление тремя двигателями оказалось весьма сложным, а самостоятельный старт самолета-очень трудным.

Опытный самолет, у которого вместо дополнительных двигателей на концах крыла были топливные баки, получил обозначение 020. Он подвергался исследованиям до января 1954 г., после чего был передан в музей. В начале 1953 г. был построен четвертый самолет этой серии (обозначенный 021-01), а год спустя – пятый (021-02). Летные испытания этих самолетов с работающими ПВРД были проведены соответственно 7.08.1953 и 1.03.1954 г. После окончания первого этапа летных испытаний на самолете 021-01 внутри ПВРД был установлен турбореактивный двигатель «Марбор» II тягой 3,73 кН (380 кГ). Он должен был обеспечивать необходимую тягу во время взлета, посадки и на переходных режимах полета. Все эти дозвуковые самолеты строились в виде среднепланов с прямым крылом, имели скорость до М = 0,85 и стартовали с самолета-носителя, роль которого выполнял модифицированный четырехдвигательный пассажирский самолет «Лангедок» S.E.161. Посадка осуществлялась при помощи выпускаемого двухколесного шасси велосипедного типа с малой базой и дополнительными опорами на концах крыла и в хвостовой части.
