Другому однотипному кораблю, броненосцу "Thanderer", судьба уготовила гораздо большие испытания. Во время ходовых испытаний в июне 1876 г. на нем произошел взрыв котла. После этого корабль поставили на ремонт в Чатам. Во время ремонта у бортов смонтировали противоторпедные выстрелы и сети, что в те годы было новшеством. В 1879 г. "Thanderer" постигла новая трагедия. Во время учебных стрельб 2 января комендоры, не заметив осечки, произвели повторное заряжание левого ствола в носовой башне. В результате орудие разорвало. Взрывом оторвало часть ствола вне башни, выбросив его за борт и убив при этом 12 человек. Корабль вновь поставили на ремонт. С 1889 по 1892 г. "Thanderer" находится в Средиземном море. В 1892 г. его, подобно "Devastation", перевооружили, и он вновь несет службу в Средиземноморье. Затем ему отвели роль корабля береговой обороны, и до 1900 г. он охранял порт Чатам. В 1903 "Thanderer" вновь ремонтируют, после чего он до 1907 г. находится в резерве. В 1909 г. его продают на слом.

Служба "Dreadnought" проходила удачно. После вступления в строй его с 1879 по 1884 г. продержали в резерве в Портсмуте. Затем в течение десяти лет он бессменно проходит службу в Средиземном море. В 1894 г. последовал первый ремонт в Чатаме и вновь резерв. В 1902 г. корабль разоружили, и он использовался как плавбаза до 1905 г., затем его поставили в резерв и в 1908 г. исключили из состава флота.

Тип "Abussinia" (3 ед.)

"Abussinia'Y'Gerberis", "Magdala".

Полное водоизмещение "Abussinia" 2901 т. Длина между перпендикулярами 68,6 м, наибольшая ширина 13,7 м, осадка 4,6 м. Бруствер длиной 32,6 м бронировался 203-мм плитами в середине и 229-мм у башен. Борт из двух рядов плит в 177 мм. Две башни имели по два 18-тонных 254-мм орудия. Броня башен: 254 мм у амбразур и 229 мм по окружности. Две горизонтальные машины, два винта. Скорость 10,6 уз.

"Gerberus" и "Magdala" отличались от "Abussinia" только водоизмещением (3253 т), осадкой (4,7 м), длиной бруствера (34,1 м) и более толстым (203 мм) верхним поясом бортовой брони.

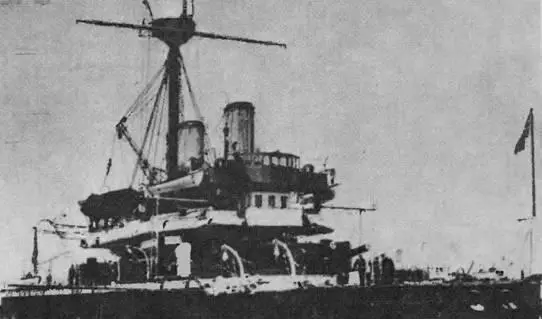

"Devastation" после вступления в строй (вверху) и после перевооружения.

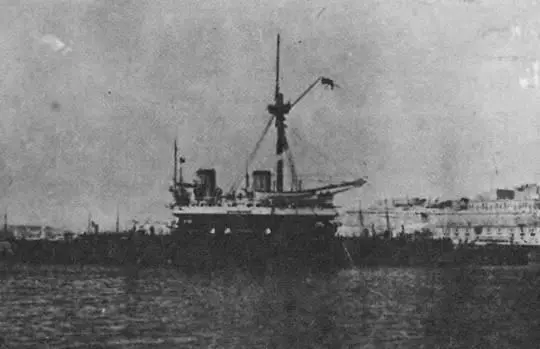

"Thanderer" у Мальты (вверху) и после перевооружения.

Тип "Cuclops" (4 ед.)

"Cyclops", "Hecate", "Gorgon" и "Hudra".

Полное водоизмещение 3430 т. Длина между перпендикулярами 68,6 м, наибольшая ширина 13,6 м, средняя осадка 4,8 м. Броня: борт 203 мм, верхний пояс 177 мм, нижний, бруствер и башни – 229 мм. Вооружение: четыре 18-тонных 254-мм орудия. Скорость: от 10,8 до 11,2 уз.

Trni"Glatton" (1ед.)

Полное водоизмещение 4912 т. Длина между перпендикулярами 74,7 м, длина по килю 64,6 м, наибольшая ширина 16,5 м, осадка 5,8 м. В бою при затоплении нескольких отсеков уменьшал на 0,305 м высоту надводного борта. Осадка при этом составляла 6,1 м.

Броня: борт из двух рядов плит, верхний – 305 мм, нижний – 254 мм, бруствер – 305 мм, башня – 356 мм у амбразур, 305 мм – по окружности. Вооружение: два 25-тонных 305-мм орудия. Скорость 12 уз.

Тип "Devastation" (2 ед.)

"Devastation", "Thunderer".

Полное водоизмещение: проектное 9062 т, фактическое 9298 т. Длина между перпендикулярами 86,9 м, длина по килю 75,1 м, наибольшая ширина 19,4 м, ширина корпуса без броневых свесов 17,7 м. Осадка: нос – 7,8 м (факт 8 м), корма -8м (факт 8,2 м). Площадь: погруженной части миделя 134,6 кв. м (факт 138,1 кв. м), грузовой ватерлинии 1475,5 кв. м. Бруствер: длина 45,7 м, ширина 15,2 м, высота 2,13 м. Корпус имел 69 водонепроницаемых отсеков. Высота мостика над ватерлинией 7,1 м. Таран на 3,4 м ниже ватерлинии и на 3 м отстоит от носового перпендикуляра. Высота борта над ватерлинией 3,2 м. Броня борта: два ряда плит, верхний – 305 мм, нижний – 254 мм, на тиковой подкладке в 503 мм. К носу и корме броня уменьшалась до 203 мм. Броневой пояс опускался ниже ватерлинии на 1,7 м. В носу находилась поперечная 305-мм броневая переборка, защищавшая котлы от продольных выстрелов.

Броня бруствера: 254 мм в районе башен, 305 мм в центре. Башни: 356 мм – у амбразур, 305 мм – по окружности. Бронирование башен и бруствера состояло из двух слоев 152-мм и 177-мм плит с уложенной между ними тиковой подкладкой. Бронирование палубы состояло в различных частях из 76- и 50,8-мм плит.

Две башни Кольза с наружным диаметром 9,5 м вмещали в себя по два 35-тонных 305-мм орудия на станках Скотта. Башенные амбразуры отстояли от ватерлинии на 3,9 м. Наибольший угол возвышения стволов 15° , снижения – 5°. Вес 305-мм снаряда 313,4 кг, заряда – 49,9 кг.

Две горизонтальные машины для броненосца изготовили на заводе Пэна. Мощность одной машины 5600 л. с. Пар подавался из 8 котлов. Винты системы Гриффитса диаметром 5,3 м.

На испытаниях 2 сентября 1872 года "Devastation" при 6637,7 л. е., 76 оборотах винта развил скорость 13,8 уз. В течение 10 дней, двигаясь 12-уз скоростью, корабль мог преодолеть расстояние в 3000 миль, за 20 дней (10 уз) – 4800 миль. Диаметр циркуляции 314 м.

Стоимость постройки 296 400 фунтов стерлингов.Исключен из состава флота 12 мая 1908 года.

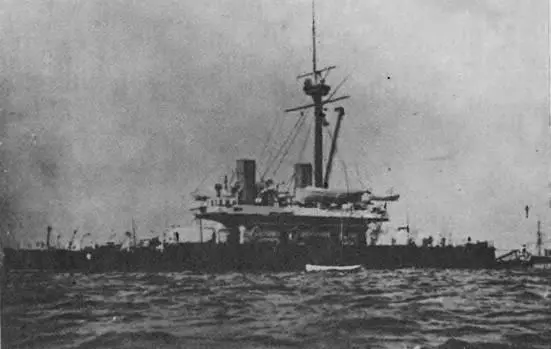

"Devastation" в Средиземном море.

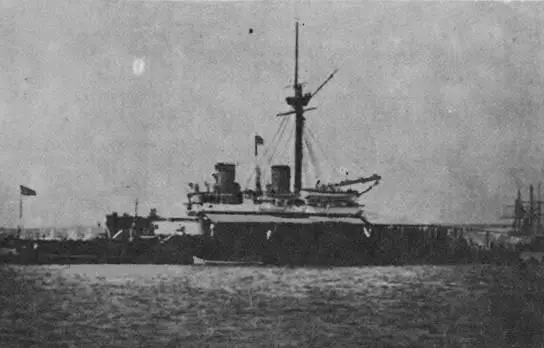

"Dreadnoyght" у Гибралтара (вверху) и в 1905 г.

Общие весовые нагрузки броненосца: Корпус 2882 т Броня 2850 т Артиллерия (4-35 т орудия) 140 т Механизмы с котлами и водой 1064 т Уголь 1350 т Снабжение и др 1012 т Итого 9298 т

Броненосец "Thanderer" отличался от "Devastation" только системой машин: две горизонтальные двухцилиндровые с диаметром цилиндров 1956 мм. Диаметр винтов 5,3 м. Для испытаний в носовой башне разместили два 38-тонных 318-мм орудия на станках Ренделя. Кроме того, в носу установили один подводный торпедный аппарат. Стоимость постройки определялась в 347 089 фунтов стерлингов. Исключен из состава флота в июле 1909 года.

Полное водоизмещение 10 950 т. Длина между перпендикулярами 97,5 м, наибольшая ширина 19,5 м, осадка: носом -8 м, кормой – 8,2 м. Площадь погруженной части миделя 137 кв. м. В корпусе 64 водонепроницаемых отсека. Длина бруствера 56 м. Броня: пояс по ватерлинии 356 мм (в носу и корме 203 мм), бруствер в районе башен 356 мм, по периметру 280 мм, башни 356 мм (из двух рядов плит в 229 мм и 127 мм). Две трехцилиндровые вертикальные машины двойного расширения. 13 котлов. Диаметр винтов 6 м. Вооружение: четыре 318-мм орудия на станках Скотта. Запас угля 1200 т. Один подводный носовой торпедный аппарат. Скорость на испытаниях 10 января 1877 года 13,8 уз.

Исключен из состава флота 14 июля 1908 года.
