А. Карпенко - Обозрение отечественной бронетанковой техники

– брод, м плавающ.

Бронирование, мм

– лоб корпуса . 8

Экипаж(десант), чел . 2(10)

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (1250)

Прицел М

Радиостанция Р-113

Дополнительные сведения: Создан на базе БТР-60П с полностью герметичным, закрытым сверху корпусом. Для выхода десанта имелись 4 верхних люка с бронекрышками.

Бронетранспортер БТР-60ПА.

Состояние на вооружении с 1965 г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия с 1965 г.

База БТР-60ПА

Колесная формула 8x8

Боевая масса, т 9,8-10,3

Длина, мм . 7220

Ширина, мм 2906

Высота, мм 2375

Клиренс, мм 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя карбюратор ГАЗ-49

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,5-18,4

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 10

Запас хода, км 500

Запас топлива, л 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м . 2,0

– стенка, м 0,6

– брод, м . . плавает

Бронирование, мм

– лоб корпуса . 8

Экипаж(десант), чел . 1(11)

Вооружение:

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (1250)

Прицел . М

Радиостанция Р-123

Дополнительные сведения: Вариант бронетранспортера БТР-60ПА с усовершенствовенным агрегатом силовой установки и силовой передачи.

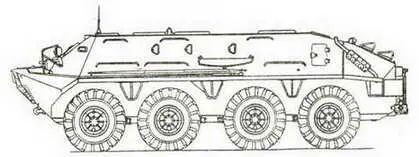

Бронетранспортер БТР-60ПА1.

Состояние на вооружении с 1966 г.

Разработчик КБ ГАЗ

Изготовитель . . ГАЗ

Производство . серия 1966-76 г.г.

База . . БТР-60ПА

Колесная формула . 8x8

Боевая масса, т 10,2-10,3

Длина, мм . 7220(7560)

Ширина, мм 2825

Высота, мм . 2420

Клиренс, мм 475

Ср. уд. давл. в шинах, кг/см #178; 2,5-0,5

Тип двигателя . карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,6

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 9-10

Запас хода, км 500

Запас топлива, л 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . . 8-10

– лоб башни . 8-10

Экипаж(десант), чел 2(8)

Вооружение:

– число х калибр, мм и тип

пулеметов 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (2000)

Прицел ПП-61А

Радиостанция Р-123

Дополнительные сведения: Создан на базе БТР-60ПА с установкой на крыше корпуса бронированной башни с крупнокалиберным пулеметом. На машине применяются шины с регулированием давления 13.00-18. Гарантийный срок службы -15000 км. Лобовая броня защищает от 7,62 мм бронебойной пули Б-32 со всех дистанций, а бортовая от легкой пули того же калибра с дистанции 100 м. Корпус БТР ослабляет радиацию в 2,5 раза. На его базе созданы машины управления 1В18, 1,В19; радиостанции Р-145 и др.

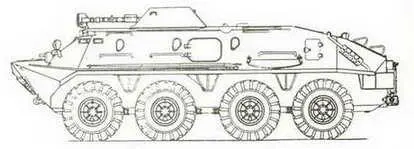

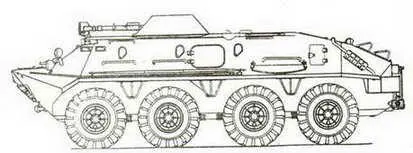

Бронетранспортер БТР-60ПБ.

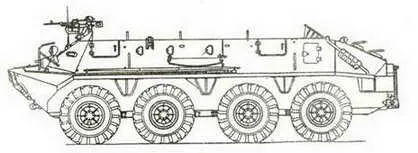

Бронетранспортер БТР-60П.

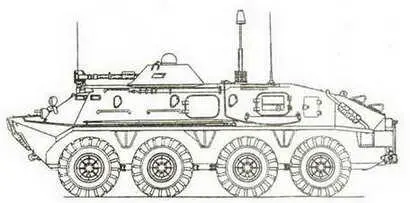

Командирский бронетранспортер на базе БТР-60ПБ.

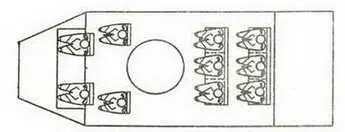

Схема размещения экипажа и десанта в БТР-60Г1Б.

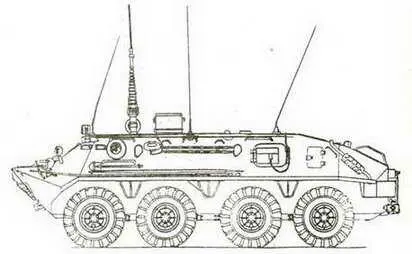

Машина управления БТР-60ПУ.

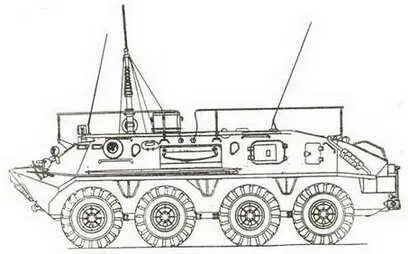

Машина управления БТР-60ПУ12.

Радиостанция Р-145.

Состояние создан в 1972 г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство . опытный образец

База БТР-60ПБ

Колесная формула . 8x8

Боевая масса, т 10,2

Длина, мм 7220

Ширина, мм 2825

Высота, мм . 2420

Клиренс, мм . 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя . карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,6

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 10

Запас хода, км 500

Запас топлива, л 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м . 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . 8-10

– лоб башни . 8-10

Экипаж(десант), чел 2(8)

Вооружение:

– число калибр, мм и тип

пулеметов . 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (2000)

Прицел ПП-61АМ

Радиостанция Р-123

Дополнительные сведения: Создан на базе бронетранспортера БТР-60ПБ. Отличается от него модернизированной башней, в которой установлен крупнокалиберый пулемет и спаренный с ним ПКТ. Угол возвышения пулемета увеличен до + 60 град, (вместо 30 град, у БТР-60ПБ), что позволяет более эффективно вести борьбу с воздушными целями.

Бронетранспортер БТР-60ПЗ.

Состояние на вооружении с сер. 70-х годов

Производство серия

База . БТР-60ПБ

Колесная формула 8x8

Боевая масса, т 10,3

Длина, мм . 7220

Ширина, мм 2825

Высота, мм 2690

Клиренс, мм . 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,5

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 9-10

Запас хода, км . 500

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса 8-10

– лоб башни . 8-10

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКМ

(боекомплект, шт.) . (600)

Визиры ДВ, ВОП

Радиостанция . Р-123М, Р-107М

Дополнительные сведения: Машина управления артиллерией 1В18 создана на базе бронетранспортера БТР-60ПБ. На машине имеется 4 амбразуры для ведения огня из личного оружия, аппаратура топопривязки 1Т121-1, артиллерийская буссоль ПАБ-2А, артиллерийский квантовый дальномер ДАК-1, ночной наблюдательный прибор ННП-21, прибор управления огнем ПУО-9М и др. Время, необходимое для обеспечения готовности к открытию огня батареи с марша – 10 мин. На ее базе создан модернизированный вариант 1В18-1.
