В книге обобщены и систематизированы основные данные по более чем 350 образцам отечественной бронетанковой техники, начиная с бронеавтомобиля Накашидзе и кончая самым современным основным танком Т-90С. Помимо серийно выпускавшихся образцов в издании приведена информация по некоторым опытным машинам и проектам.По каждому образцу и его основным модификацииям приведены схемы или рисунки общего вида, а некоторые машины проиллюстрированы разрезами, и проекциями. Книга расчитана на широкий круг читателей, интересующихся развитием отечественной бронетанковой техники.
Обозрение отечественной бронетанковой техники - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч 62
Скорость на плаву, км/час . 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 1
Десант, чел . 12
Вооружение: – число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт.) (2000)
Радиостанция Р-123М
Дополнительные сведения: Создан на базе БМД-1 со сварным корпусом из листов алюминиевого сплава. Машина имеет гидропневматическую независимую подвеску с изменяемым клиренсом. Для движения по воде применяется водометный движитель. Первые машины серии отличались установкой вооружения, один из пулеметов устанавливался на поворотной основе сверху корпуса.

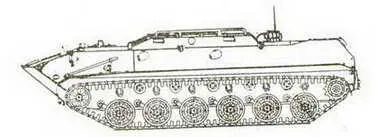

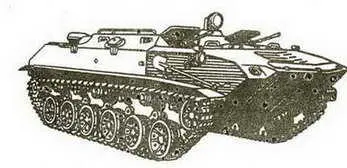

Бронетранспортер БТР-Д.

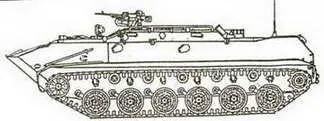

Бронетранспортер БТР-Д первых серий.
Бронетранспортер БТР-Д.

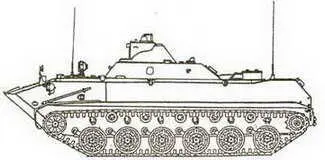

Машина управления артиллерией 1В119.
Командно-штабная машина БМД-1КШ.
БРОНЕТРАНСПОРТЕР БТР-РД
Состояние на вооружении с 1979 г.
Разработчик . КБ Волгоградского ТЗ
Изготовитель . Волгоградский ТЗ
Производство серия
Боевая масса, т . 8,0
Длина, мм . 5885
Ширина, мм 2630
Высота, мм 1650
Клиренс, мм 100-450
Ср. уд. давл. на грунт, кг/см #178; 0,5
Преодолеваемые препятствия: -подъем, град 32
– крен, град 18
– ров, м . 2,0
– стенка, м 0,7
– брод, м плавающ.
Тип двигателя дизель 5Д20
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч . 61
Скорость на плаву, км/ч 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 2
Десант, чел . 8
Вооружение:
– число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– тип ПТУР . " Конкурс"
(боекомплект, шт.) (4)
Радиостанция Р-123М
Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением противотанкового управляемого комплекса "Конкурс".

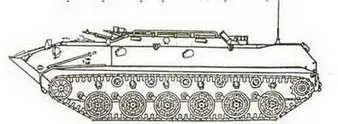

Бронетранспортер БТР-РД.
БРОНЕТРАНСПОРТЕР БТР-ЗД
Состояние на вооружении с 1984 г.
разработчик КБ Волгоградского ТЗ
Изготовитель Волгоградский ТЗ
Производство серия
Боевая масса, т 8,0
Длина, мм 5885
Ширина, мм 2630
Высота, мм . 1650
Клиренс, мм . 100-450
Ср. уд. давл. на грунт, кг/см #178; 0,5
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 18
– ров, м 2,0
– стенка, м 0,7
– брод, м плавающ.
Тип двигателя дизель 5Д20
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч . 61
Скорость на плаву, км/ч 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 2
Десант, чел . 8
Вооружение:
– число х калибр, мм и тип
пулеметов . ›. 2 x7,62 мм ПКТ
(боекомплект, шт.) (2000)
– число и тип ПЗРК 6 х "Стрела-3"
Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением переносных зенитных ракетных комплексов типа " Стрела-3 ".

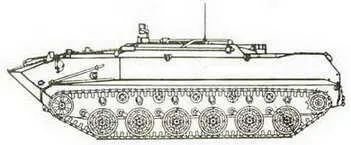

Бронетранспортер БТР-ЗД.
БРОНЕТРАНСПОРТЕР БТР-80
Состояние на вооружении
с 1986 г.
Разработчик . КБ ГАЗ
Изготовитель . Арзамасский МЗ
Производство серия с 1986 г.
База БТР-70
Колесная формула . 8x8
Боевая масса, т 13,6
Длина, мм 7500/7650
Ширина, мм 2900
Высота, мм 2450/2350
Клиренс, мм . 475
Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09
Тип двиг. диз КАМАЗ-7403(ЯМЗ-238М2)
Максим, мощность, л.с . 260(240)
Удельная мощность, л.с./т 19,1-15,4
Максимальная скорость, км/ч 80-90
Скорость на плаву, км/ч 9,5
Запас хода, км 600
Запас топлива, л 300
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
– стенка, м 0,5
– брод, м плавает
Бронирование, мм противопульное
Экипаж(десант), чел 2(8)
Вооружение:
– число х калибр, мм и тип
пулеметов . 14,5 мм КПВТ
(боекомплект, шт.) . (500)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– ПЗРК 2 х 9К34
– РПГ . РПГ-7
Прицел 1ПЗ-2
Радиостанция Р-123(Р-163-50У)
Ср. постановки дымзавес 902В
Дополнительные сведения: Главный конструкто А. Масягин. Создан на базе бронетранспортера БТР-70. На нем установлены пулестойкие шины КИ-80 или КИИ26. С 1993 г. бронетранспортер выпускается с двигателем ЯМЭ-238М2. Для стрельбы из личного оружия используются 7шаровых установокпод автоматАКМ. В машине установлен прибор радиационной разведки ДП-ЗБ, прибор химической разведки ВПХР. На его базе создан командирский бронетранспортер БТР-80К, САО 2С23, БРЭМ-К, вездеходный бронированный автомобиль ГАЭ-59032 и др. техника.

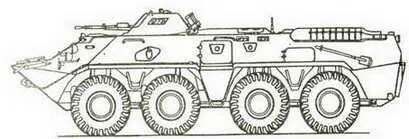

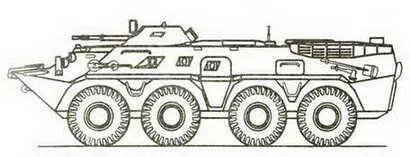

Бронетранспортер БТР-80.
Бронетранспортер БТР-80 первых серий.

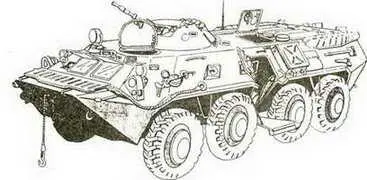

Серийный бронетранспортер БТР-80.

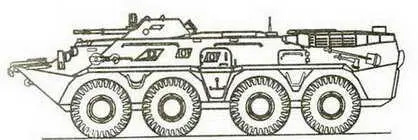

Бронетранспортер БТР-80 последних серий.
Командно-штабная машина на базе БТР-80, применялась в Афганистане.

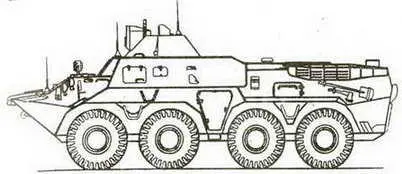

Командно-штабная машина на базе БТР-80.
Звуковещателъная станция на базе БТР-80.

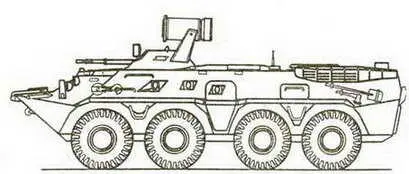

Машина управления артиллерии 1В118.
