А. Карпенко - Обозрение отечественной бронетанковой техники

Удельная мощность, л.с./т 20,0

Максимальная скорость,км/ч 95

Скорость на плаву, км/ч 10

Запас хода, км 750

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 1,22

– брод, м . плавает

Бронирование, мм

– лоб корпуса 6-10

– лоб башни . 6

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел ПП-61А

Радиостанция Р-123

Дополнительные сведения: Главный конструктор В.А. Дедков. Создана на базе шасси БРДМ и имеет закрытый герметичный корпус. Сверху корпуса установлена бронированная башня со спаренными пулеметами КПВТ и ПКТ, приводы пулемета ручные. Машина оснащена навигационной аппаратурой ТНА-2. Для движения по воде используется водометный движитель. На базе БРДМ были созданы машины управления БРДМ-2у, химической разведки БРДМ-2рхб, противотанковые комплексы 9П122, 9П133, 9П148, зенитно-ракетный комплекс 9П31.

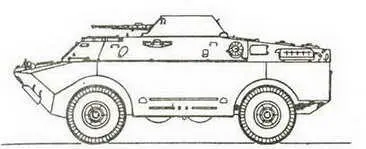

Бронированная разведывательно-дозорная машина БРДМ-2.

Общая компоновка БРДМ-2.

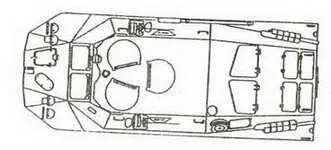

Схема размещения экипажа в корпусе БРДМ-2.

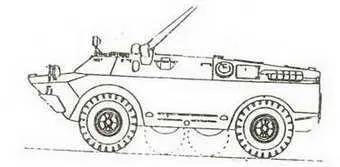

Машина управления БРДМ-2 У.

Состояние на вооружении с середины 60-х годов

разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия

База БРДМ-2

Колесная формула 8x8

Боевая масса, т 7,09

Длина, мм . 6100

Ширина, мм 2350

Высота, мм 2020

Клиренс, мм . 380

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,7

Тип двигателя карбюратор ГАЗ-41

Максимальная мощность, л.с 140

Удельная мощность, л.с./т . 19,74

Максимальная скорость,км/ч . 95

Скорость на плаву, км/ч 10

Запас хода,км 750

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 1,22

– брод, м плавает

Бронирование, мм

– лоб корпуса . 6-10

– лоб башни . 6

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (2000)

Прицел ПП-61А

Радиостанция . P-123M

Дополнительные сведения: Создана на базе шасси БРДМ-2. Оснащена машина специальными средствами химической и радиационной разведки: автоматическим газосигнализатором ГСА-12, войсковым прибором химической разведки (ВПХР), измерителем мощности дозы радиационного заражения ДП-5В, рентгенометром ДП-ЗБ.

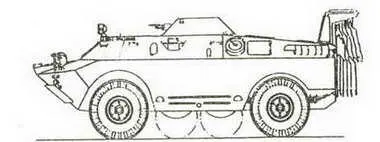

Химическая разведывательная машина БРДМ-2рхб.

Состояние создан в 1959 г.

Разработчик КБ ЗИЛ

Изготовитель . ЗИЛ

Производство . опытный образец

База . специальная

Колесная формула . 6x6

Боевая масса, т 10,0

Длина, мм 6970

Ширина, мм 2820

Высота, мм . 2130

Клиренс, мм 480

Тип двигателя . карбюратор

Максимальная мощность, л.с 180

Максимальная скорость,км/ч 90

Скорость на плаву, км/ч 10

Запас хода, км 600

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 1,8

– стенка, м 0,6

– брод, м плавающий

Бронирование, мм

– лоб корпуса 13

Экипаж(десант), чел . 2(16)

Вооружение:

– число х калибр, мм и тип

орудия 7,62 мм СГМБ

(боекомплект, шт.) (1250)

Прицел М

Радиостанция Р-113

Дополнительные сведения: Корпус сварной, закрытый из броневых катаных листов. Силовая установка и трансмиссия расположены в кормовой части корпуса. Передние и задние колеса управляемые. Для движения по воде используется водометный реактивный движитель.

Бронетранспортер ЗИЛ-153.

Состояние на вооружении с 13.11.1959 г.

Разработчик . КБ ГАЗ

Изготовитель . ГАЗ

Производство . серия 1960-63 г.г.

Колесная формула 8x8

Боевая масса, т . 9,8-9,9

Длина", мм 7220

Ширина, мм 2906

Высота, мм 2105(2375)

Клиренс, мм 475

Тип двигателя карбюратор ГАЗ-49

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 18,2-18,4

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 10

Запас хода, км 500

Запас топлива, л 290

Преодолеваемые препятствия:

– подъем, град 30

. – крен, град . 25

– ров, м 2,0

– стенка, м . 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . 6-10

Экипаж(десант), чел 2(14)

Вооружение:

– число х калибр, мм и тип

пулеметов . 7,62 мм СГМБ

(боекомплект, шт.) (1250)

– ручной гранатомет . РПГ-7

(боекомплект, шт.) (5)

Прицел М

Радиостанция P-113

Дополнительные сведения: Главный конструктор В. А. Дедков. Машина четырехосная со всеми ведущими колесами. Корпус сварной из катаных броневых листов. БТР оснащен ночными приборами водителя ТВН-2 и командира ТКН-1. Он имеет пулестойкие шины типа 13.00-18. Для ведения огня из автоматов в бортах машины имеется 6 амбразур. При выводе из строя одного из двигателей БТР-60П мог продолжать двигаться со скоростью до 60 км/час по шоссе. Для движения на воде используется вариант с водяными рулями.

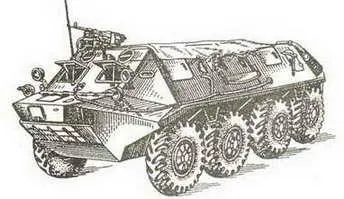

Бронетранспортер БТР-60П.

Состояние на вооружении с 1963 г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство . серия 1963-66 г г.

База БТР-60П

Колесная формула . 8x8

Боевая масса, т 9,9-10,2

Длина, мм 7220

Ширина, мм 2906

Высота, мм . 2375

Клиренс, мм 475

Тип двигателя карбюратор ГАЗ-49

Максимальная мощность, л.с. 2 х 90

Удельная мощность, л.с./т 17,6

Максимальная скорость, км/ч . 80

Скорость на плаву, км/ч 10

Запас хода, км 500

Запас топлива,л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м 0,6
