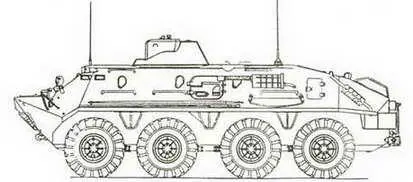

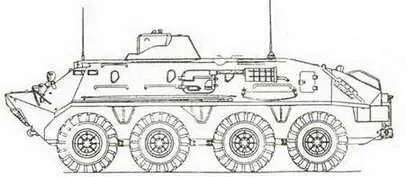

Машина командира батареи 1В18 "Клен-1".

Состояние на вооружении с сер. 70-х годов

Производство серия

База . БТР-60ПБ

Колесная формула 8x8

Боевая масса, т 10,3

Длина, мм 7220

Ширина, мм 2825

Высота, мм 2690

Клиренс, мм . 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя . карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,5

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 9-10

Запас хода, км 500

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м . 2,0

– стенка, м . 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . 8-10

– лоб башни . 8-10

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКМ

(боекомплект, шт.) (600)

Визиры . ДВ, ВОП

Радиостанция Р-130М.Р-123М, Р-107М

Дополнительные сведения: Машина управления артиллерией 1В19 создана на базе бронетранспортера БТР-60ПБ и по устройству аналогична 1В18, отличается от нее аппаратурой. На машине размещено 4 амбразуры для ведения огня из личного оружия, аппаратура топопривязки 1Т121-1, артиллерийская буссоль ПАБ-2А, артиллерийский квантовый дальномер ДАК-1, ночной наблюдательный прибор ННП-21, прибор управления огнем ПУО-9М и др. Время, необходимое для обеспечения готовности к открытию огня батареи с марша – 10 мин. На ее базе создан модернизированный вариант машины 1В19-1.

Машина командира дивизиона 1В19 "Клен-2".

Состояние на вооружении с 1964г.

разработчик КБ ХТЗ

Изготовитель . ХТЗ

Производство серия

Боевая масса, т . 9,7-12,2

Длина, мм . 6454

Ширина, мм 2850

Высота, мм 1920

Клиренс, мм . 400

Ср уд. давл. на грунт, кг/см #178; . 0,46

Тип двигателя дизель ЯМЗ-2Э8В

Максимальная мощность, л.с 240

Удельная мощность, л.с./т 19,6

Максимальная скорость,км/ч 61,5

Скорость на плаву, км/ч . 6

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 25

– брод, м плавает

Экипаж(десант), чел . 2(11)

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (1000)

Прицел . М

Радиостанция Р-123

Амбразура для ведения огня . 4

Дополнительные сведения: Создан для перевозки боеприпасов и транспортировки средней полевой артиллерии. Грузопдъемность 2 т, при буксировке прицепов до 6,5 т. Над отделением управления установлена поворотная башенка ТКБ-01 с пулеметом ПКТ. На машине установлены приборы ночного видения ТВН-2Б На его базе разработана модификация для движения по снегу и болотистой местности МТ-ЛБВ, у которой уширена гусеница. Он применяется в северных районах.

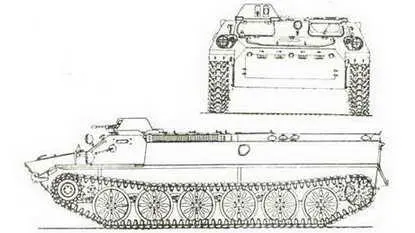

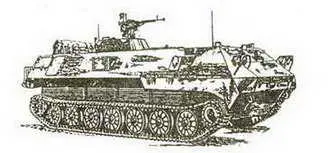

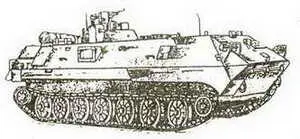

Бронированный транспортер-тягач МТ-ЛБ .

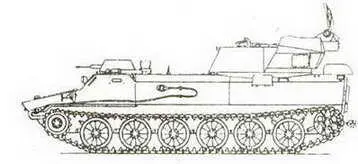

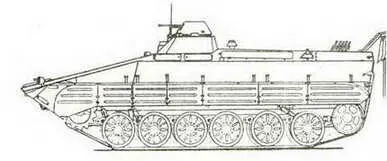

Радиолокационная станция СНАР-10.

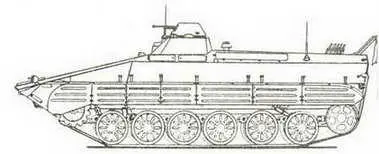

Машина химической разведки РХМ.

Командирская машина химической разведки РХМ-К.

Машина управления артиллерией 1В13.

Машина управления артиллерией 1В14.

Машина управления артиллерией 1В15.

Состояние принят на вооружение 21.08.1972г.

Разработчик КБ ГАЗ

Изготовитель ГАЗ

Производство серия с 1976 г.

База БТР-60ПБ

Колесная формула . 8x8

Боевая масса, т 11,5-12,0

Длина, мм 7510-7535

Ширина, мм 2790/2800

Высота, мм 2235

Клиренс, мм 475

Ср. уд. давл. в шинах, кг/см #178; . 1,05-2,21

Тип двигат карбюр. ГАЗ-49Б(ЗМЗ~4905)

Максим, мощность, л.с . 2x120(115)

Удельная мощность, л.с./т 19,2-20,0

Максимальная скорость, км/ч . 80

Скорость на плаву, км/ч 9-10

Запас хода, км . 400-600

Запас топлива, л 290+120

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . 8-10

– лоб башни . 6

Экипаж(десант), чел 3(7)

Вооружение:

– число х калибр, мм и тип

пулеметов . 14,5 мм КПВТ

(боекомплект, шт.) . (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (2000)

– ПЗРК 2 х 9К34

– РПГ . РПГ-7

Прицел ПП-61АМ

Радиостанция Р-123М

Дополнительные сведения: Создан на базе бронетранспортера БТР-60ПБ и имеет новую силовую установку, изменено размещение десанта, вырезаны нижние боковые люки для посадки десанта. На машине 7 амбразур для ведения огня из оружия стрелков, а также прибор радиационной разведки ДП-ЗБ, войсковой прибор химической разведки (ВПХР). На БТР-70 установлены шины с регулируемым давлением 13.00-18. В машине может транспортироваться два автоматических гранатомета АГС-17.

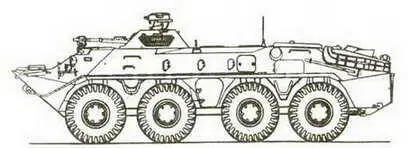

Бронетранспортер БТР-70.

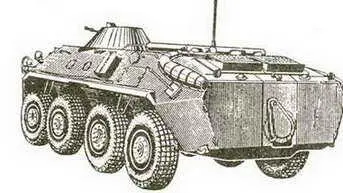

Бронетранспортер БТР-70 ( вид сзади ).

Серийный бронетранспортер БТР-70.

Опытный БТР-70 с встроенным в башню гранатометом АГ-17.

Состояние на вооружении с 1974 г.

Разработчик КБ Волгоградского ТЗ

Изготовитель Волгоградский ТЗ

Производство серия 1974 г.

Боевая масса, т 8,0

Длина, мм 5800-5883

Ширина, мм 2600-2630

Высота, мм . 1650-2000

Клиренс, мм . 100-450

Ср. уд. давл. на грунт, кг/см #178; 0,5

Преодолеваемые препятствия:

– подъем, град 32-35

– крен, град 18

– ров, м 2,0

– стенка, м 0,7

– брод, м плавающ.

Тип двигателя дизель 5Д20
