Без броневых листов днища и привариваемых ^деталей корпус танка М60 после механической обработки весит около 11 650 кг. Башня после механической обработки и без привариваемых деталей весит 5550 кг.

105-мм английская танковая пушка, стандартизованная в США под маркой М68, изготавливается по лицензии в США. Литой казенник соединяется со стволом секторной резьбой, что обеспечивает быструю замену ствола в полевых условиях.

Эжекционное устройство установлено на средней части ствола. Дульного тормоза пушка не имеет.

105-мм пушка танка М60 имеет более высокую бронепробиваемость, скорострельность и значительно большую дальность действительного огня, чем 90-мм пушка танков М48. Однако отсутствие стабилизаторов исключает возможность ведения прицельного огня из танка с ходу.

Слева от пушки в комбинированной установке смонтирован 7,62-мм пулемет М73. 12,7-мм зенитный пулемет М85 установлен в командирской башенке М19, диаметр погона которой увеличен до 863 мм. Башенка снабжена смотровыми призмами, обеспечивающими командиру танка круговой обзор.

В боевом отделении танка расположена боеукладка с алюминиевыми гнездами для 105-мм выстрелов.

В боекомплекте пушки М68, кроме бронебойных подкалиберных снарядов с отделяющимся поддоном, используются также снаряды с пластическим взрывчатым веществом и деформирующейся головной частью, кумулятивные, осколочно-фугасные и дымовые снаряды.

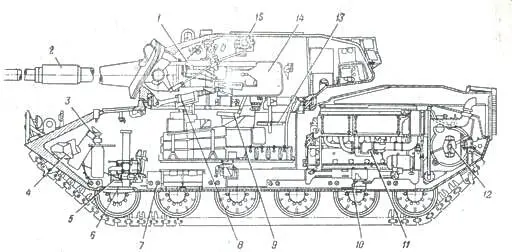

Рис. 10. Схематический продольный разрез основного боевого танка М60:

1 – 7 62-ми пулемет- 2 – ствол 105-мм пушки; 3 – огнетушители; 4 – обогреватель; 5 -сиденье водителя 6 – десантный люк; 7 – торсион; S – гидравлический цилиндр подъемного механизма пушки; у – сиденье наводчика; 10 – сливной кран; // -двигатель; 12 – силовая передача; 13 сиденье командира; 14 – спаренная установка вооружения; 15 – дальномер

Кумулятивный снаряд стабилизируется в полете хвостовым оперением.

Выстрелы унитарные с электрозапальным устройством. Заряжание орудия производится вручную и облегчается специальным механизмом досылания выстрела.

Для 105-мм пушки разработаны также выстрелы со сгорающими гильзами, при использовании которых отпадает необходимость выбрасывания или организации укладки стреляных гильз, пол башни не загромождается гильзами, что облегчает условия работы* экипажа.

Усовершенствовано и стрелковое вооружение. В танке устанавливаются пулеметы с укороченными ствольными коробками, свободными затворами и быстроза- меняемыми стволами.

Огонь из пушки и спаренного с ней пулемета могут вести наводчик и командир. Управление электрогидравлическими приводами механизмов наведения каждый из них осуществляет рукояткой своего пульта управления, поворачивающейся в двух плоскостях.

На танке применен ряд новых приборов наблюдения и прицеливания.

Основная система управления огнем прямой наводкой снабжена новым дальномером-прицелом М17с монокулярного типа, посредством которого можно определять расстояние до цели на дальностях 500-4400 м. Этот дальномер-прицел по своим параметрам одинаков со стереоскопическим дальномером-прицелом М13А1 танка М48А2.

Дальномером-прицелом в танке М60, так же как и в танке М48, пользуется командир танка. У наводчика для ведения огня прямой наводкой имеется новый перископический прицел М31. Кроме того, у наводчика установлен еще вспомогательный телескопический шарнирный прицел М105с. Оба прицела имеют восьмикратное и однократное увеличение. Для спаренного с пушкой пулемета имеется прицел М44с» сетка которого проецируется в поле зрения перископического прицела наводчика. Этот прицел называется выверочным.

Прицел М105с, соединенный с прицелами М44с и М31, в отличие от старых конструкций, имеет две баллистические сетки, градуированные в метрах. Это позволяет наводчику вести огонь не одним, а двумя типами боеприпасов без пользования таблицей стрельб для внесения поправок.

Для ведения огня с помощью вспомогательного телескопического прицела дальности до цели, замеренные командиром танка, передаются наводчику по вну- трипереговорному устройству.

Для стрельбы с закрытых позиций используются указатель азимута М28А1 и квадрант М13А1, которые усовершенствованы по сравнению с такими же приборами, установленными на танке М48А2.

Баллистический вычислитель М13А1Д не отличается от такого же прибора, используемого на танке М48А2.

Баллистический привод связывает пушку, дальномер и перископические прицелы между собой и с баллистическим вычислителем. Дальность, определяемая дальномером, автоматически вводится в сетки прицела и самого дальномера-прицела. Поправки на деривацию, параллакс прицела, потерю начальной скорости вследствие износа ствола, наклон цапф, несоответствие внешней и внутренней температуры вносятся специальным датчиком.

У командира танка имеется также перископический бинокулярный прицел ХМ34 для стрельбы из 12,7-мм пулемета, предназначенный также для наблюдения за полем боя и обнаружения целей. Он имеет семикратное увеличение и поле зрения 10°. Сетка прицела позволяет вести огонь как по воздушным, так и по наземным целям. Для наблюдения за полем боя используется оптическая система с однократным увеличением.

Для ведения боевых действий ночью танк оборудован инфракрасными приборами наблюдения и прицеливания. У водителя имеется инфракрасный перископ, подсветка которого производится фарами, установленными на лобовом листе корпуса. Инфракрасный перископический прицел наводчика ХМ32 устанавливается на месте дневного прицела М31. Ночью корпус дневного перископического прицела командира заменяется корпусом с инфракрасным прицелом ХМ36 восьми кратного увеличения. Кроме того, у командира имеется инфракрасный бинокль.

Для подсветки целей используется прожектор с ксеноновой лампой. Ширина прожектора 610 мм\ высота 470 мм, вес 72,6 кг. Прожектор монтируется на маске пушки на специальном кронштейне, которым снабжены все танки М60, и укладывается в ящик, размещенный снаружи башни. Так как прожектор устанавливается соосно с пушкой, наведение его производится одновременно с наведением пушки.

Дальность действия прожектора больше, чем обычного стандартного прожектора. Наличие фильтров позволяет излучать видимые или инфракрасные лучи шириной 4° или 1,2°. Эти лучи имеют силу света около 20 миллионов свечей при ширине 4° и до 95 миллионов свечей при ширине луча 1,2°.

Энергия на прожектор подается от 24-е аккумуляторной батареи танка через преобразователь напряжения. Включение и выключение лампы прожектора, выбор фильтра и угла рассеивания производятся с помощью пульта управления, расположенного около сиденья наводчика или командира танка.
