Михаил Нерсесян - Бронетанковая техника армий капиталистических государств

Рис. 13. Средний танк Т95

В первых образцах танка Т95 устанавливался восьмицилиндровый бензиновый двигатель «Континенталь» воздушного охлаждения типа AOJ-628 мощностью около 600 л. с. Двигатель с горизонтальным расположением цилиндров оборудован аппаратурой непосредственного впрыска топлива.

Применение этого двигателя, а также башни новой конструкции позволило уменьшить высоту машины на 460 мм по сравнению с танком М48.

Подвеска танка представляет собой замкнутую гидравлическую систему, состоящую из отдельных узлов с гидропневматическими аккумуляторами, которые в сборе с опорным катком могут сниматься и устанавливаться на танк независимо от остальных.

Каждый узел состоит из гидравлического приводного элемента, двух перепускных клапанов с кулачковым распределением, перекрывного крана, управляемого водителем, клапана-амортизатора и аккумулятора, заполненного азотом.

Для обеспечения устойчивости машины при стрельбе из пушки подвеска может выключаться. Для блокировки подвески аккумуляторы гидравлически отключаются от приводного элемента.

Гидропневматическая подвеска позволяет регулировать величину клиренса равномерно по всей длине машины от 0 до 600 мм и тем самым изменять общую высоту машины.

Кроме того, можно поднимать или опускать носовую и кормовую части танка. Такое изменение положения корпуса дает возможность увеличивать угол вертикального наведения орудия на 20°. Величина клиренса и работа подвески зависят от количества рабочей жидкости в гидроприводе.

Изменением величины жесткости подвески можно регулировать плавность хода машины в различных условиях местности.

К середине 1960 г. выяснилось, что для окончательной доработки танка Т95 необходимо было затратить еще не менее двух лет. К этому времени уже был запущен в серийное производство танк М60 со 105-мм пушкой.

Учитывая, что танк Т95 не имеет существенных преимуществ перед танком М60, кроме габаритной и весовой характеристик, доработка танка Т95 с 90-мм пушкой и затраты на подготовку оснастки, необходимой для постановки его на серийное производство, были признаны нецелесообразными.

Танк Т95 используется в качестве ходового макета для испытаний опытных агрегатов и узлов нового основного боевого танка.

Основной 30-т боевой танк. В соответствии с программой развития бронетанковой техники с 1957 г. ведется разработка 30-т основного боевого танка.

На танк предполагается установить облегченное орудие, видимо, аналогичное орудию, установленному в легком авиадесантном танке «Шеридан», с исполь зованием в боекомплекте реактивных управляемы» снарядов «Шиллейла».

В качестве обычных боеприпасов предполагается использовать оперенные снаряды для ведения огня на дальностях до 2000 м.

Особое внимание при разработке танка уделяется усовершенствованию силовой установки, снижению веса по сравнению с существующими средними танками, повышению маневренности, обеспечению защиты экипажа от поражающих факторов ядерного взрыва.

Существенное снижение веса этого танка по сравнению с существующими танками США предполагается обеспечить главным образом за счет использования реактивного вооружения, а также широкого применения в его конструкции алюминиевых и других легких сплавов. По габаритам он будет на '/з меньше танка M60. Снижение веса нового танка должно обеспечить значительно большую скорость движения, чем у танка №60. Экипаж танка три человека.

В танке будет установлен многотопливный двигатель, работающий на дизельном топливе или бензино- керосиновых смесях. Известно о проводимой разработке для этого танка газотурбинного двигателя мощностью 600 л. с.

Ассигнованиями на 1963-1964 гг. предусмотрено, изготовление двух деревянных макетных образцов танка в натуральную величину.

Поступление нового танка на вооружение войск, ожидается после 1965 г.

В 1952 г. изготовлен опытный образец тяжелого танка Т43, доработка которого продолжалась до 1956 г. Модернизированный образец этого танка Т43Е1 в 1956 г. был стандартизован под маркой М103. Боевой вес танка 54,3 т.

Танк М103 (рис. 14) вооружен длинноствольной 120-мм пушкой, двумя 7,62-мм пулеметами, установленными соосно с пушкой, и одним 12,7-мм зенитным пулеметом, который устанавливается открыто на командирской башенке.

Пушка танка снабжена дульным тормозом и эжек- ционным устройством. Стабилизаторов вооружения танк не имеет.

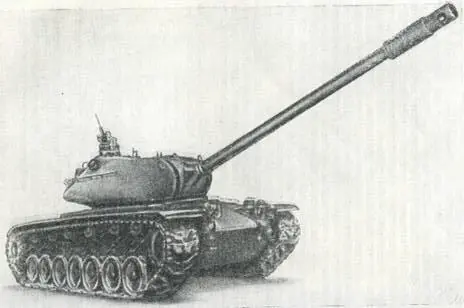

Рис. 14. Тяжелый танк М103

Танк оборудован дублированными приводами управления огнем, установленными у командира и наводчика.

Основным придельным устройством для ведения огня прямой наводкой является установленный у наводчика стереоскопический горизонтально-базный дальномер-прицел, а вспомогательным – перископический прицел с шестикратным увеличением.

Стрельба с закрытых позиций ведется с помощью угломер-квадранта и указателя азимута.

Управление огнем зенитного пулемета дистанционное и может производиться изнутри башни.

В командирской башенке смонтированы четыре перископических прибора наблюдения, обеспечивающих возможность кругового обзора. Один перископический прибор наблюдения установлен у заряжающего.

У механика-водителя имеются три дневных перископических прибора наблюдения, смонтированных в крыше отделения управления, которые обеспечивают ему обзор местности в горизонтальной плоскости в пределах до 180°. При движении ночью механик-водитель пользуется инфракрасным перископом М19, который устанавливается вместо центрального дневного перископического смотрового прибора.

Корпус и башня танка цельнолитые. Башня полусферической формы. Кормовая часть ее значительно приподнята над крышей корпуса.

На танке установлен 12-цилиндровый четырехтактный бензиновый двигатель воздушного охлаждения фирмы «Континенталь» модель AV-1790-7B мощностью 810 л. с. при 2800 об/мин.

Гидромеханическая силовая передача типа «Кросс- Драйв» аналогична силовой передаче средних танков М47 и М48.

Экипаж танка состоит из пяти человек – командира, наводчика, заряжающего, помощника заряжающего и водителя.

Механик-водитель располагается в отделении управления, остальные члены экипажа – в башне.

Силовое отделение размещено в кормовой части корпуса. По бортам силового отделения расположены топливные баки, заливные горловины которых выведены на крышу силового отделения непосредственно за башней. Отработавшие газы двигателя через два выпускных коллектора направляются к глушителю, расположенному в средней части крыши силового отделения.
