В книге приводятся обоснования необходимости создания отечественных противоминных кораблей (ПМК), специфика их проектирования и строительства, а также опыт эксплуатации и боевого использования за период 1910- 1990 гг. Вся информация разделена на главы, соответствующие этапам истории страны, а внутри глав – на последовательно принимавшиеся кораблестроительные программы. Рассмотрены все корабли, когда-либо плававшие под отечественным флагом, построенные на отечественных верфях и за рубежом по заказу ВМФ, переоборудованные из гражданских судов, арендованные и закупленные у союзников, трофейные и полученные по репарациям, а также предназначенные для экспорта. Приведены итоговые данные по масштабам строительства отечественных IIMK и внесены уточнения, касающиеся их истории.
Отечественные противоминные корабли (1910-1990) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
ЖВТ представляло собой взрывостойкое непотопляемое плавсредство с водоизмещением, позволяющим ею буксировку со скоростью не менее 8 уз. Оно имело водоизмещение около 2800 т. цилиндрическую форму, утолщенную обшивку и большое число поперечных водонепроницаемых переборок. В днищевой части вдоль отсеков между переборками были приварены полые трубы диаметром около 30 см. ЖВГ было построено на Балтийском заводе и в том же голу прошло испытания. Испытания показан и. что ЖВТ практически непотопляемо, но что обеспечить приемлемую взрывостойкость рулевого устройства не представляется возможным. При его подрыве судно, как правило, разворачивает и буксировка всего комплекса неконтактных тралов становится невозможной.
ГВТ представляло собой надувную резиновую емкость, погруженную в воду. Преимуществом его являлись прозрачность для взрывной волны и возможность хранения на корабле-буксировщике. Однако при надувании емкость стремилась принять каплеобразную (а не требуемую цилиндрическую) форму, а при буксировке свыше 6 уз, как правило, лопалась. В 1966 г. работы по этой ОКР были прекращены.
Учитывая изложенное, постройка кораблей пр. 699 была ограничена малой серией (5 ел.), а построенные корабли использовались для буксировки глубоководных тралов, предназначенных для траления противолодочных мин. Корабли были выведены из состава ВМС в начале 1980-х годов.
Базовый тральщик пр. 1252 (шифр "Изумруд")
Проектант Западное ПКБ
Главный конструктор В.П.Вилунас
Главный наблюдающий ВМФ А.П.Муратов
Завод-строитель Средне-Невский СЗ
Годы сдач и 1966- 1969
Число кораблей в серии, сд 3
Водоизмещение, т:
стандартное 300
нормальное 310
полное 320
Главные размерения, м:
длина наибольшая 42.9 (но КВЛ – 39)
ширина наибольшая 8,25 (по КВЛ – 7,85)
осадка при D n 2.14
Главная энергетическая установка:
тип дизельная (дизели М870-ФТК)
число и мощность дизелей, л.с 2x1200 (работают на BPШ)
Электроэнергетическая установка:
тип ДГР 100/1500 и ДГР 50/1500
число и мощность
дизель-генераторов. кВт 2x100+1x50
Скорость хода, уз:
полная 13.5
экономическая 10
Дальность плавания при 10 уз, мили 1000
Автономность по запасам
провизии, сут. 5
Экипаж (в т.ч. офицеров), чел 37 (4)
Материал корпуса стеклопластик
Вооружение:
артиллерийское АК-230 (1x2-30-мм)
противоминное тралы МТ-ЗУ,
МПСТ, АТ-3, ПЭМТ-4М. буксируемые ИТ-3 и ИУ-1; возможна буксировка СТ-2 или ШЗ (2x200 м)
минное (в перегрузку) до 6 мин
радиолокационное РЛС Дон
гидроакустическое МГ-69 и МГ-79
В 1954 г. ЦНИИ-45 была выполнена НИР по теме A-XI-46, имеющая целью выяснение оптимального материала корпуса для ПМК. Из пяти рассмотренных материалов: дерева, маломагнитной стали, алюминиевого сплава, титана и стеклопластика, были рекомендованы стеклопластик и маломагнитная сталь. В середине 1950-х годов ГУК ВМФ выдан Госкомитету по химической промышленности задание на разработку "корабельного" стеклопластика, а с 1958 г. в ЦНИИ-45 и ЦНИИ-138 начались работы по использованию стеклопластика как конструкционного материала: его совершенствование, разработка корабельных конструкций и методик их расчета. С этой целью в указанных предприятиях были учреждены специальные отделы, возглавляемые Б. П. Соколовым и Б. М. Сытовым. Для установления свойств и оптимизации его как конструкционного материала в 1960-1962 гг. был спроектирован, построен и испытан на статические и динамические нагрузки опытный отсек проектируемого корабля размером 21x7x2,7 м. Дня проведения испытаний была сформирована рабочая группа из специалистов ЦНИИ МО, ЦНИИ-45 и ЦНИИ ТС. На основании результатов проведенных испытаний была выбрана конструкция проектируемого корабля и разработана технология его постройки, а в дальнейшем выпущены "Требования к основным свойствам стеклопластиков, предназначенных для использования в качестве материала корпусов кораблей и судов", а также ряд других нормативных документов. Большая заслуга в создании стеклопластиковых корпусов рассматриваемых кораблей принадлежит также Н. Н. Лукьянову, М. К. Смирновой, В. А. Антипову и др.
Кроме материала корпуса корабли пр. 1252 отличались от своих предшественников наличием дополнительной ГАСМ (МI -79) для обнаружения лонных мин, усиленной вентиляцией (обусловленной некоторой токсичностью первого образца стеклопластика) и заменой части оборудования и приборов.

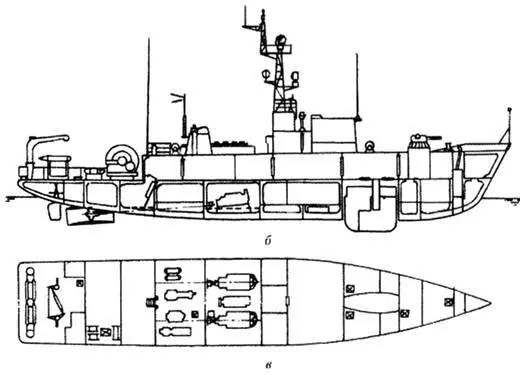

Рис. 47. Вазовый тральщик пр. 1252:
а – вид сбоку: б – продольный разрез; в – план платформы
Ко времени утверждения пр. 1252 габариты базовых тральщиков значительно возросли по сравнению с габаритами малых тральщиков (пр. 253Л-265), принятыми за расчетные при строительстве цеха стеклопластикового судостроении. Полому постройка корабля пр. 1252 в нем была признана нерентабельной, и пришлось ограничиться лишь постройкой их опытной серии, перейдя затем к массовой постройке меньших кораблей пр. 1258.

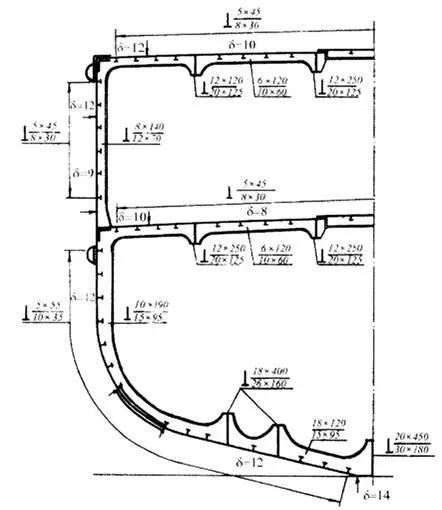

Рис. 48. Конструктивный мидель-шпангоут базового тральщика пр. 1252
Рейдовый тральщик пр. 1258 (шифр "Корунд")
Проектант Западное ПКБ
Главный конструктор В. И. Блинов
Главный наблюдающий ВМФ Ю. В. Штатнов
Завод-строитель Средне-Невский СЗ
Годы сдачи 1967-1985
Число кораблей в серии, ед 54
Водоизмещение, т:
стандартное 88,3
нормальное 89,8
полное 91,3
Главные размерения, м:
длина наибольшая 26,1 (по KBЛ – 24,2)
ширина наибольшая 5.4 (по КВЛ – 5,3)
осадка при нормальном
водоизмещении 1,38
Главная энергетическая установка:
тип дизельная (два дизеля ЗД12 и один К-757)
число и мощность дизелей, л.с 2x300+1x80
Электроэнергетическая установка:
тип дизель-генераторов ДГР 50/1500-2
число и мощность дизель-генераторов, кВт 2x50
Скорость хода, уз:
полная 12
экономическая 10
Дальность плавания при 10 уз, мили 300
Автономность по запасам провизии, сут 3
Экипаж (в т.ч. офицеров), чел 10(1)
Материал корпуса стеклопластик
Вооружение:
артиллерийское 2М-ЗМ (1x2-25-мм)
противоминное тралы МТ-ЗУ, А Г-2,
буксируемые ИТ-1 и ИУ-2;
предусмотрена возможность буксировки СЭМ Г-1 и буксировщиков ШЗ
минное (в перегрузку) до 4 мин

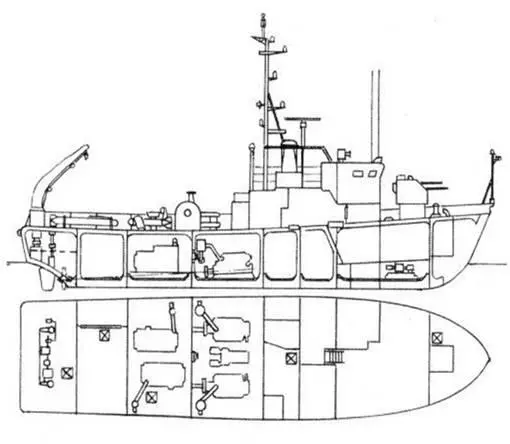

Рис. 49. Рейдовый тральщик пр. 1258 (наружный вид, продольный paipei и план платформы)
