В векторной форме эти уравнения можно представить в следую–щем виде: уравнение движения центра масс

и уравнение движения летательного аппарата относительно центра масс

В этих уравнениях приняты следующие обозначения: V – вектор скорости движения летательного аппарата относитель–но инерциального пространства;

R – вектор внешних сил, действующих на летательный аппарат; G – вектор сил тяжести;

М – вектор момента внешних сил относительно центра масс лета–тельного аппарата.

В научных, справочных, энциклопедических изданиях в целях более экономного использования бумаги экспликацию можно располагать в подбор.

Тщательная проверка и правильная обработка встречающихся в тексте формул и символов требует большого внимания редактора. Необходимо не только удостовериться в правильности и точности всех обозначений и числовых показателей, но и добиться наи–большей наглядности и доходчивости в оформлении, не допускать неясностей или возможности различного истолкования.

Принято считать, что за правильность приведенных данных полностью отвечает автор, однако редактор издательства обязан производить сплошную или выборочную контрольную проверку формул. Сплошной проверке подвергаются задачи в учебниках и учебных пособиях. Контрольно могут быть проверены равенства путем подстановки соответствующих величин.

Чтобы грамотно отредактировать формульный текст, недоста–точно одних только знаний о математическом построении форму–лы, об использовании условных обозначений и т.п. Необходимо знать и полиграфические требования к формулам, так как их соблю–дение помогает сделать формулы понятными, выразительными, компактными.

Редактор должен знать, как лучше расположить формулу, как ее перенести, если она не умещается на одной строке, какие фор–мулы надо нумеровать и т.д.

Существует два вида расположения формул: внутри текстовых строк и отдельными строками посередине формата набора. Разме–щение формул в подбор способствует большой экономии площади. Поэтому, если короткие несложные формулы не имеют самостоя–тельного значения и не пронумерованы, но выключены в отдельные строки, их можно расположить в подбор с текстом. Например:

Из условия неразрывности находим

Этот текст можно расположить так:

Такой прием особенно эффективен при большом формате на–бора (он позволяет экономить до 70—80% площади), однако этот прием не рекомендуется использовать в том случае, когда форму–лы многострочные или многоэтажные.

Несколько размещенных подряд формул, в которых вычисляют однотипные или аналогичные величины, выравнивают или по зна–ку равенства:

р хx = − р + λdivν + 2με 1;

р yy = − р + λdivν + 2με 2;

р zz = − р + λdivν + 2με 3;

или по величине, которая является основой сравнения:

0° ≤ β ≤30°;

150°≤ β ≤210°;

330° ≤ β ≤360°.

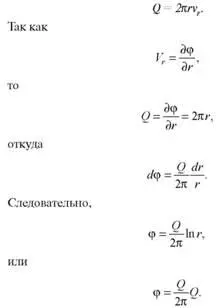

Если производится преобразование формулы, а сама формула многострочная, промежуточные группы должны быть размещены одна под другой, чтобы лучше был виден ход преобразований. На–пример:

Нумерация формул. Очень часто оперировать формулами при–ходится не только там, где они расположены, но и в предыдущем или в последующем изложении. Чтобы каждый раз, ссылаясь на формулу, не приводить ее полностью, формулы нумеруют. Обычно применяется сквозная нумерация ограниченного числа наиболее важных формул. Нумерация всех формул подряд загромождает книгу.

В больших работах (учебники, монографии) иногда применя–ется порядковая нумерация формул по главам, так называемая двойная нумерация. В этом случае первая цифра нумерованной формулы должна соответствовать номеру главы, вторая – поряд–ковому номеру формулы внутри главы, например: 12-я по порядку формула в главе 2 нумеруется (2.12), 5-я формула в главе 3 – (3.5) и т.д. В исключительных случаях, когда очередная формула явля–ется разновидностью приведенной ранее основной, допускается литерная нумерация формул арабской цифрой и строчной прямой буквой русского алфавита. Цифру и букву пишут слитно и не от–деляют запятой, например: 17а, 17б и т.д.

Порядковые номера всех формул должны быть написаны араб–скими цифрами в круглых скобках (римские цифры для нумерации формул не применяют) у правого края страницы без отточия от формулы к ее номеру.

В тексте ссылку на порядковый номер формулы также указы–вают в круглых скобках. Например:

в формуле (4.15) приведены…

В случае нумерации группы формул или системы уравнений одним порядковым номером этот номер, заключенный в круглые скобки, ставят на уровне середины объединенной группы формул или системы уравнений у правого края страницы. В этом случае применяют парантез (фигурная скобка).

Порядковый номер формулы при переносе ставят у последней строки. Например:

Проинтегрировав уравнение (2.17) один раз, получим

Знак умножения в формулах. Коэффициенты и символы в фор–мулах, как правило, не разделяют никакими знаками, а пишут слитно. Точка как знак умножения на среднюю линию не ставится перед буквенными символами и между ними, перед скобками и между сомножителями в скобках, перед дробными выражениями, написанными через горизонтальную черту, и после нее. Например:

Точка на среднюю линию как знак умножения ставится только в исключительных случаях:

– между числовыми сомножителями: 18 · 242,5 · 8;

– когда вслед за аргументом тригонометрической функции стоит буквенное обозначение: Jtg в · a sin б;

– для отделения сомножителей от выражений, относящихся

к знакам радикала, интеграла, логарифма и т.п.:

Вообще же выражение cos ω t ⋅ ту или

обычно пред–ставляют в виде ту cos ω t или

, если не преследуется спе–циальная цель написания сомножителей в определенной по–следовательности, чтобы не нарушать стройность предыдущего вывода или математического анализа.
