С. Монетчиков - История русского автомата

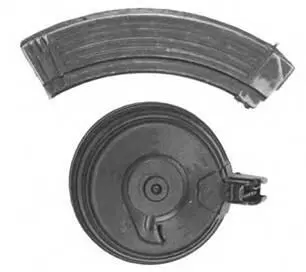

Магазины к 7.62-мм ручному пулемету Калашникова РНК: секторный — емкостью 45 натронов; барабанный — емкостью 75 патронов.

Вариант ручного пулемета Калашникова РПКС (со складывающимся на левую сторону ствольной коробки деревянным прикладом) созданный специально для ВДВ. имел высокую маневренность, что было особенно ценно для десантников. Длина РПКС с откинутым прикладом составляла 10–40 мм, а со сложенным — всего 820 мм. Откидной деревянный приклад РПКС отличался от неподвижного приклада РНК наличием шарнира и подпружиненной защелки. У РИКС ствольная коробка сзади имела гнездо для левой защелки с пружиной, удерживающей приклад в сложенном положении; на правой стенке — вырез для правой защелки приклада и отверстие для нажима на правую защелку при ее утапливании; а на левой стенке — проушину для присоединения приклада в отверстие для переднего конца левой защелки. Наставление на РПК предписывало складывание приклада производить только при десантировании, а во всех остальных случаях, в том числе и при стрельбе, приклад должен был быть откинутым. Для складывания приклада необходимо было утопить левую защелку приклада выколоткой или пулей патрона через отверстие в правой стенке ствольной коробки и развернуть приклад влево до его фиксации левой защелкой в сложенном положении. А для откидывания приклада в боевое положение требовалось нажать пальцем руки на заднюю часть защелки с насечкой в левую сторону и повернуть приклад вправо до закрепления его правой защелкой в откинутом положении.

Трудоемкость производства РПК по сравнению с его предшественником — РПД снизилась на 40 %, а по одному из основных показателей, массы в боевом положении, ручной пулемет Калашников стал на 2 кг легче пулемета Дегтярева. Масса РПК со снаряженным барабанным магазином составляла 6,8 кг, а со снаряженным секторным — 5,6 кг, пулемета РПКС — 7,1 кг и 5,9 кг (соответственно). К одному из немногих недостатков РПК относилось недостаточная дальность эффективной стрельбы, хотя было заявлено, что но наземным целям наиболее действенным огонь является на расстоянии до 800 м. а по самолетам и парашютистам — до 500 м. Прицельная дальность в 1000 м была явно завышена по отношению к баллистическим качествам оружия.

Пулемет РПК также, обладал высокой дульной энергий — 1981 Дж. Поэтому при стрельбе из РПК 7,62-мм патронами обр. 1943 г. с пулей ПС (со стальным сердечником) было возможно пробитие стального шлема (каски) на дистанции 900 м; с бронебойно-зажигательной пулей БЗ — на расстоянии до 1100 м; бронежилета — на 600 и 1000 м (пулями ПС и БЗ) соответственно.

Советским конструкторам-оружейникам при создании нового комплекса «автомат + ручной пулемет» впервые удалось добиться столь высокой степени войсковой и производственной унификации нового оружия, когда коэффициент взаимозаменяемости составил в автомате по деталям и сборочным единицам 0,7. В автомате АКМ из 24 узлов и 95 деталей с АКМС было взаимозаменяемо 18 узлов и 92 детали, в РПК — с РПКС — из 33 узлов и 163 деталей — 28 и 90 соответственно. Всего же в рамках семейства оружия Калашникова (между автоматом АКМ и пулеметом РПК) полностью

унифицированными стали 10 узлов и 80 деталей. Полной взаимозаменяемостью без дополнительной подгонки обладали: магазины, мушка, переводчик-предохранитель; пружины — боевая, шептала, выбрасывателя; ствольная накладка, хомутик прицельной планки, выбрасыватель, подаватель магазина и другие детали. Подобная степень унификации различных образцов стрелкового оружия была достигнута благодаря колоссальным усилиям целого конструкторского коллектива, в который наряду с конструкторами-оружейниками входили и инженеры из аналитической группы КВ под руководством В.А. Харькова: Н.И. Ардашев, Ф.М. Дорфман, И.А. Чукавина.

Михаил Тимофеевич не без гордости вспоминал об этом: «Теперь уже сама конструкция модернизированной и унифицированной системы нашего оружия позволила сделать реальностью полную взаимозаменяемость, а весь технологический процесс обеспечивался максимальной точностью зазоров, размеров, допусков, тщательно просчитанных и обоснованных. Так замыкалась та цепочка от разработчика оружия до производства, о которой говорил Д.Ф. Устинов: унификация и стандартизация образцов и автоматизация производства оружия». За внедрение нового комплекса стрелкового оружия М.Т. Калашникову было присвоено почетное звание — Герой Социалистического труда.

На учениях.

7,62-мм ручкой пулемет Калашникова РПК. 1965 г.

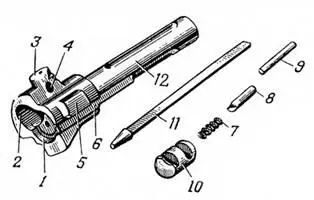

Затвор 7.62-мм автомата АКМ: 1 — вырез для дна гильзы; 2 — вырез для выбрасывателя; 3 — ведущий выступ; 4 — отверстие для оси выбрасывателя; 5 — боевой выступ; 6 — продольный паз для отражательного выступа; 7 — пружина выбрасывателя; 8 — ось выбрасывателя; 9 — шпилька; 10 — выбрасыватель; 11 — ударник: 12 — остов затвора.

Ноше оружие получило официальное наименование «7,62-мм модернизированный автомат Калашникова» (АКМ) а также «7,62-мм ручной пулемет Калашникова» (РПК) и «7.62-мм ручной пулемет Калашникова со складным прикладом» (РПКС). 8 апреля 1959 г. Постановлением Совета Министров СССР № 3“3 на вооружение Советской Армии был принят комплекс стрелкового вооружения, состоявший из пехотного оружия: автоматов АКМ с деревянным постоянным прикладом (индекс 6П1); АКМН с креплением пол инфракрасный ночной стрелковый прицел НСП-3 (индекс 6П1Н); ручных пулеметов РНК с деревянным постоянным прикладом (индекс 6П2); РПКН с креплением под инфракрасный ночной стрелковый прицел НСП-3 (индекс 6Г12Н), и оружия для воздушно-десантных войск: автоматов АКМС со складным металлическим прикладом (индекс 6П4) и АКМСН — под прицел НСП-3 (индекс 6П4Н); а также ручных пулеметов Р11КС со складным деревянным прикладом (индекс 6П8); РПКСН — пол прицел НСП-3 (индекс 6П8Н).

На автоматах АКМН. АКМСН и ручных пулеметах РПКН и РПКСН с левой стороны ствольной коробки монтировалось крепление типа «ласточкин хвост» для установки 2,7-кратных бесподсветных ночных стрелковых прицелов НСП-3, которые позволяли обнаруживать цели и вести по ним прицельную стрельбу из автоматов и ручных пулеметов на дальности от 250 до 300 м в зависимости от естественной освещенности. Прицел НСП-3 состоял из: корпуса прицела с зажимным устройством; объектива с механизмами выверки и установки прицела и светофильтров; электроннооптического преобразователя с делителем напряжения; преобразователя напряжения; высоковольтного блока; окуляра и аккумуляторной батареи ЗСЦС-1,5. Сетка прицела позволяла определять расстояния до местных предметов и целей. Прицел с помощью зажимного устройства присоединялся к планке на ствольной коробке автомата или ручного пулемета. Масса прицела с аккумуляторной батареей — 2,6 кг. Для автоматов АКМН и АКМСН в комплект с прицелом НСП-3; НСП-ЗА (индекс 1 ПН27) входил и щелевой пламегаситель, существенно уменьшивший в ночных условиях интенсивность свечения нагретых до высокой температуры пороховых газов и догорающих частиц пороха при вылете из канала ствола, т. е. засветку прицела от собственных выстрелов. Уменьшение видимости дульного пламени достигалось в этом пламегасителе тем, что его большая часть была закрыта боковыми стенками. Впоследствии к ним добавилось еще целое семейство оружия, рассчитанного под новый универсальный стрелковый прицел НСПУ (индекс 1ПН34) — автоматы — АКМЛ и АКМСЛ и ручные пулеметы — РПКЛ и РПКСЛ устанавливаемые на ручные пулеметы РПКН-2 (индекс 6Н2Н2). С 3.5-кратным прицелом НСПУ автоматы Калашникова получили возможность ведения прицельного огня в ночных условиях до 350 м. Прицел НСПУ состоял из: корпуса: объектива; механизмов углов прицеливания; преобразователя напряжения; высоковольтного блока регулировки; окуляра; аккумуляторной батареи 2НКБН-1.5; диафрагмы и светофильтра. Крепление прицела на оружии осуществлялось также с помощью зажимного устройства. Масса прицела в боевом положении составляла 2,2 кг.
