Следовательно, вычитая величину из S , и деля результат на , получим результат r , нормированный к 1. Детектор ЦВЗ, используемый в этом методе, вычисляет величину r, задаваемую формулой

. (7.6)

Пороговая величина обнаружения теоретически лежит между 0 и 1, с учетом аппроксимации этот интервал сводится к [0 — ε; 1 + ε]. Опытным путем установлено, что для того чтобы определить действительно ли определенный ЦВЗ находится в сигнале, пороговое значение ЦВЗ должно быть выше 0,7. Если требуется большая достоверность в определении наличия ЦВЗ в сигнале, пороговое значение необходимо увеличить. Работа кодера и декодера представлены на рис. 7.1.

На рис. 7.2 показана эмпирическая функция плотности вероятности для аудиосигнала с ЦВЗ и без ЦВЗ. Эмпирическая функция плотности вероятности аудиосигнала без ЦВЗ показана непрерывной кривой, пунктирная кривая описывает эмпирическую функцию плотности вероятности аудиосигнала с встроенным ЦВЗ. Оба распределения были вычислены с использованием 1000 различных значений ЦВЗ при отношении сигнал-шум 26 дб.

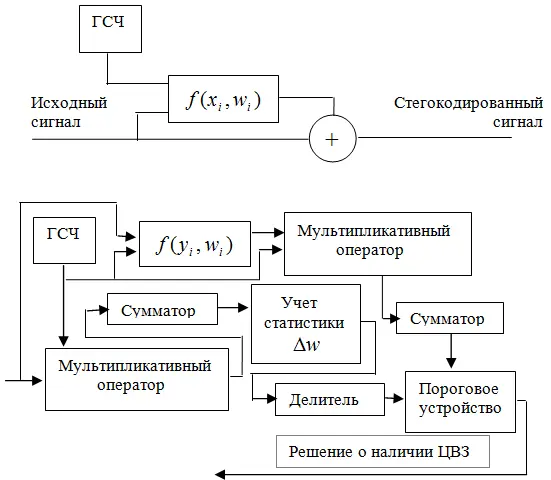

Рис. 7.1. Блок-схема стегокодера и стегодекодера

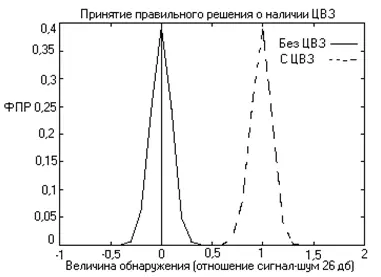

Рис. 7.2. Функция плотности распределения величины обнаружения для сигналов с ЦВЗ и без ЦВЗ

Внедрение в один аудиосигнал большого количества различных ЦВЗ приводит к увеличению слышимости искажений. Максимальное число ЦВЗ ограничено энергией каждого из них. Декодер способен правильно восстановить каждый ЦВЗ при условии использования кодером уникальных ключей. На рис. 7.3 показан пример обнаружения ЦВЗ с использованием 1000 различных ключей, из которых только один — верный [1].

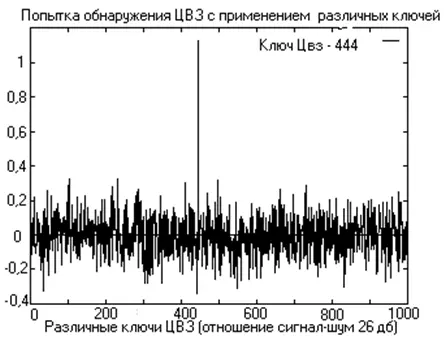

Рис. 7.3. Распознавание заданного ключа встраивания ЦВЗ

В работе [1] проверялась стойкость рассматриваемого метода внедрения информации к сжатию MPEG до скоростей 80 кб/с и до 48 кб/с. После восстановления при сжатии до скорости 80 кб/с можно наблюдать незначительное уменьшение пороговой величины обнаружения в аудиосигналах с ЦВЗ (рис. 7.4). При сжатии аудиосигнала до 48 кб/с появляются звуковые эффекты, ощутимо снижающие качество сигналов с ЦВЗ.

Стойкость алгоритма встраивания ЦВЗ к фильтрации проверена применением к нему скользящего фильтра средних частот и фильтра нижних частот. Аудиофайлы с внедренным ЦВЗ профильтрованы скользящим фильтром средних частот длины 20, который вносит в аудиоинформацию значительные искажения.

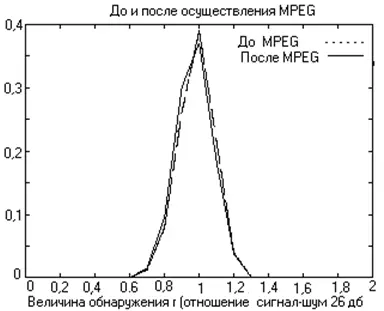

Рис. 7.4. Влияние сжатия данных на ЦВЗ

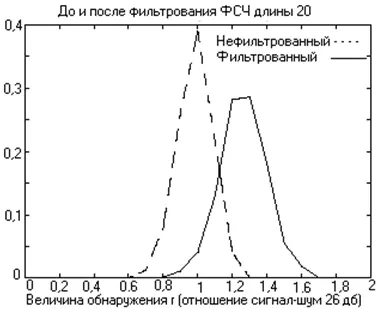

Рис. 7.5. Влияние на ЦВЗ применения к аудиосигналу скользящего фильтра средних частот

На рис. 7.5 показано, как изменяется пороговая величина обнаружения при применении вышеописанного фильтра. В общем, порог обнаружения увеличивается в отфильтрованных сигналах. Это происходит по причине того, что функция плотности распределения сигналов после фильтрации сдвигается вправо по сравнению с относительной функцией распределения сигналов, не подвергавшихся фильтрации.

ЦВЗ сохраняется и при применении к аудиосигналу фильтра нижних частот. Однако при фильтрации аудисигналов с ЦВЗ фильтром нижних частот Хэмминга 25-го порядка с частотой среза 2205 Гц имело место уменьшение вероятности обнаружения наличия ЦВЗ.

Для проверки стойкости ЦВЗ к передискретизации Р. Бассиа и И. Питасом аудиосигналы были передискретизированы на частоты 22050 Гц и 11025 Гц и назад на начальную частоту. ЦВЗ сохранялся.

При переквантовании аудиосигнала из 16-битного в 8-битный и обратно внедренный ЦВЗ сохраняется, несмотря на частичную потерю информации. На рис. 7.6 показано насколько хорошо ЦВЗ сохраняется в 1000 аудиосигналах при их переквантовании в 8-битные отсчеты и обратно в 16-битные.

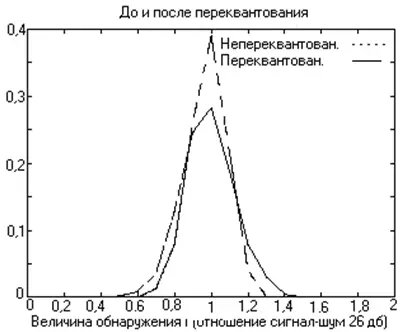

Рис. 7.6. Влияние переквантования сигнала на ЦВЗ

Девиация функции плотности распределения переквантованного сигнала увеличивается, как и в случае применения фильтра нижних частот, следовательно, имеет место уменьшение эффективности обнаружения.

Метод, предлагающий использовать слабую чувствительность системы слуха человека к незначительным изменениям фазы сигнала, был предложен В. Бендером, Н. Моримото и др.

Внедрение информации модификацией фазы аудиосигнала — это метод, при котором фаза начального сегмента аудиосигнала модифицируется в зависимости от внедряемых данных. Фаза последующих сегментов согласовывается с ним для сохранения разности фаз. Это необходимо потому, что к разности фаз человеческое ухо более чувствительно. Фазовое кодирование, когда оно может быть применено, является одним из наиболее эффективных способов кодирования по критерию отношения сигнал-шум.

Процедура фазового кодирования состоит в следующем:

1. Звуковой сигнал разбивается на серию N коротких сегментов рис. 7.7(а), 7.7(б).

2. К n -му сегменту сигнала применяется k -точечное дискретное преобразование Фурье, где К = I/N , и создаются матрицы фаз и амплитуд для (рис 7.7(в)).

3. Запоминается разность фаз между каждыми двумя соседними сегментами рис. (7.7(г)).

(7.7)

4. Бинарная последовательность данных представляется, как и - (рис 7.7(д)), .
