Александр Прищепенко - Шипение снарядов

Попасть в самолет, который может маневрировать и по курсу, и по высоте — сложнее, чем в корабль, который может изменять свое положение только на плоскости (водной поверхности). Алгоритмы сканирования пространства у ракет ПВО — более сложные, чем у противокорабельных, да и реакция на эволюции (маневры) цели должна быть более быстрой.

… Чтобы объяснить принцип работы одной из таких систем наведения — оптической — воспользуемся сувенирами, напоминающими о крайне неприятном для каждого оружейника случае — «отказе». Ракета пролетела вблизи цели, но не взорвалась и после падения на землю от нее остались (рис. 2.55) обломок носового обтекателя (из гнезд которого при ударе были выбиты линзы) и блок зеркал. Что было неисправно в несчастливой ракете — установить не удалось, так пусть хоть останки ее послужат учебным пособием…

Еще быстрее сканирует пространство радиолокатор с фазированной антенной решеткой, состоящей из множества излучающих/принимающих излучение элементов, управляя которыми, можно перемещать в пространстве диаграмму направленности. Типов систем наведения, способов обработки сигналов, алгоритмов работы — столь много, что даже простое их перечисление потребовало бы написания отдельной книги, что автор не осмелится сделать, поскольку оценивает свои познания в этой области как ничтожные. К тому же, такая книга не имела бы отношения к конвульсиям германской военной машины, потому что довели до надежной работоспособности сложные системы наведения позже.

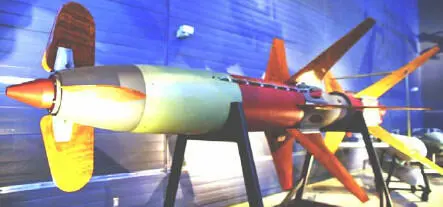

Боевое применение ЗУР «Райнтохтер» (рис. 2.56) состоялось в 1945 году. Выпускались три модификации этой ракеты, различавшиеся типами двигателей и стартовыми весами (от 1,5 до 1,7 т), все — с радиокомандным управлением. По самолетам противника были запущены 82 ракеты модификации R1, из них 51 поразила цель [37] Более чем два десятилетия спустя, в ходе войны на Ближнем Востоке, на один сбитый израильский самолет приходилось от 4,4 до 8,3 выпущенных ЗУР типов С-75 и С-125. .

Менее впечатляющим было боевое применение модификации R3: из 88 ЗУР цель поразили лишь 8.

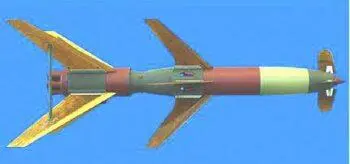

В эйфории от успеха «Райнтохтер», даже еще не испытанная ЗУР Hs-297 «Шметтерлинг» (рис. 2.57) была отнесена к почетнопропагандистской категории «оружия возмездия». Концепция управлявшейся радиокомандами «Шметтерлинг» предусматривала многоцелевое применение. Малогабаритная (стартовый вес — 0,5 т) ракета могла запускаться и с самолета в воздушном бою, но менее 30 % пусков были удачными. Планер не был достаточно отработан, и испытывавшие эту ЗУР после войны советские специалисты отмечали ее неустойчивый полет.

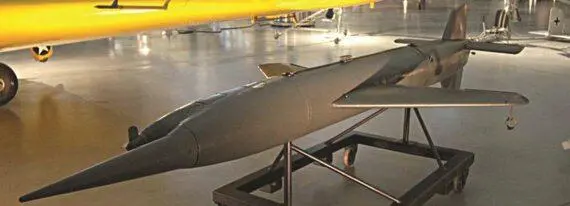

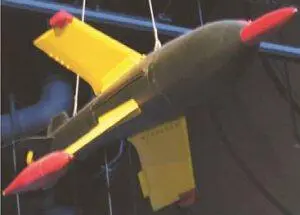

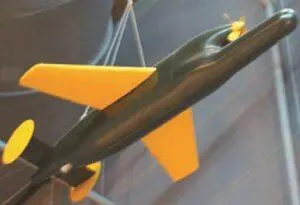

Только для воздушного боя предназначались управляемые радиокомандами ракеты: Hs-298, Руршталь Х-4 и «Лойхткэфер» (рис. 2.58). Новшеством в них являлись крылья большой стреловидности и конструкция органов управления. К концу войны было произведено лишь по нескольку экспериментальных образцов.

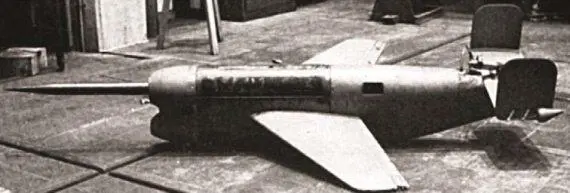

И для ЗУР малой дальности «Фойерлилие» (рис. 2.59) были характерны проблемы с планером, несмотря на то, что ее разработка началась еще в 1942 году и включала исследования в аэродинамической трубе. Модификации этой управляемой радиокомандами ракеты значительно отличались размерами и весами: от 130 кг до 500 кг: предусматривалось ее применение с носителей различных типов. Однако проблемы устойчивости полета этой ЗУР так и не удалось преодолеть.

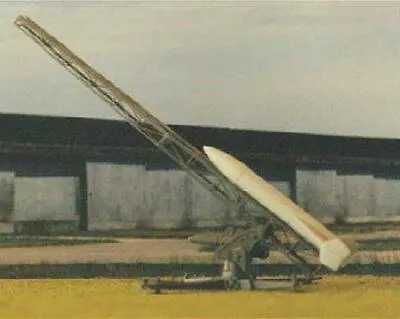

Подобный отрицательный опыт был принят во внимание при разработке ЗУР «Энциан» (рис. 2.60), планер которой был уменьшенной копией прошедшего обстоятельные исследования аэродинамики и освоенного Luftschutzdienst (службой ПВО, организационно входившей в состав ВВС) ракетного самолета-перехватчика Me-163. Пусковые направляющие «Энциана» монтировались на лафете хорошо знакомого войскам 88мм зенитного орудия. Стартовый вес ЗУР — около 2 т, в том числе 0,5 т весила боевая часть. Управление — радиокомандное, но в некоторых модификациях предусматривалось и самонаведение на конечном участке траектории. Начало серийного производства «Энциана» совпало с окончанием войны.

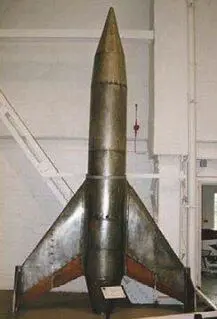

На фото (рис. 2.61) — модель ракеты «Вассерфаль», для аэродинамических исследований. При создании этой ЗУР многое было взято конструкторами из задела, накопленного при создании А-4. Сравнительно тяжелая (3,5 т), «Вассерфаль» стартовала из вертикального положения, что позволяло сэкономить время, необходимое для ориентации пусковой установки (сейчас так стартуют наша С-300 и американский «Стэндард»), Для наведения использовались две РЛС: одна сопровождала цель, а в пределах остронаправленного луча другой летела ЗУР. На конечном участке траектории было предусмотрено самонаведение на инфракрасное излучение цели. Несмотря на широкое заимствование уже апробированных решений, «Вассерфаль» оказалась сложной в производстве и применении. Последние залпы Второй мировой прогрохотали раньше, чем ее успели «довести».
