При деформации контура поток сопротивляется таким попыткам тем энергичнее, чем он свободнее, отвечая на стремление изменить себя генерацией ЭДС, препятствующей этому [77] Так автор попытался сформулировать закон электромагнитной индукции, известный из школьного курса физики. . Например, если сжать контур, то благодаря такой ЭДС в нем возрастут и ток и индукция поля, компенсируя уменьшение площади. Если же попытаться «разорвать» контур и «выпустить» поток, он отреагирует на это, опять же — генерируя ЭДС, чтобы пробой замкнул разрыв.

Несмотря на «заботу» потока о самосохранении, полностью ему удается достичь этого лишь в контуре из сверхпроводника. В обычные же металлы магнитное поле частично или полностью проникает. «Увязшее» в проводнике поле лишается подвижности и не участвует в процессах преобразования энергии, а только нагревает проводник. Глубину проникновения называют скин-слоем, и зависит она, помимо проводимости, от частоты тока или от длительности импульса переменного во времени поля. Распределение индукции поля по толщине скин-слоя неравномерно (описывается уравнением диффузии).

Из рис. 4.8 ясно, что при прочих равных условиях потери такого рода тем выше, чем на большей длине провода (или числе витков) происходит диффузия поля. Так что если задумано для усиления тока и магнитной энергии сжать контур, то делать это надо быстро, чтобы существенная часть потока в нем сохранилась свободной: чем она больше, тем выше «качество» процесса сжатия.

Правда, не всегда из сохранения потока надо «делать культ»: величина тока неразрывно связана с индукцией магнитного поля, создаваемого этим током, а эта связь влечет за собой и другую — магнитного потока с магнитным моментом. Модуль последней величины равен произведению площади, охватываемой контуром, на ток в нем ( М = IS ). Второй производной магнитного момента по времени пропорциональна мощность электромагнитного излучения и связь магнитного потока и магнитного момента приводит к тому, что для контура, в котором магнитный поток изменяется несущественно (магнитное поле квазистационарно), незначительно меняется и магнитный момент, а значит — излучение пренебрежимо, даже если магнитная энергия в контуре очень велика. Один из способов получить излучение — «выпустить» [78] Имеется в виду только «свободная» часть потока. Несохранение потока — необходимое, но отнюдь не достаточное условие генерации излучения. Так, можно сжимать лайнер нарочито медленно, используя для этого не мощное ВВ, а тот же черный порох. В этом случае почти весь поток диффундирует в металл лайнера, но магнитный момент все равно будет меняться столь незначительно, что его вторая производная, а значит, и излучаемая мощность, будут ничтожны. магнитный поток, что не всегда проходит безнаказанно: так, юный Адя Сахаров, без всяких мыслей об излучении, отключил руками батарейку от игрушечного электромотора. Напряжение батарейки мало, но, из-за большого числа витков обмотки, магнитный поток (произведение тока на индуктивность) был заметным и он индуцировал в контуре ЭДС, направленную так, чтобы изгнанию потока воспрепятствовать. Эта ЭДС, равная отношению величины подвергнутого остракизму [79] От греческого «остракон» — черепок. В древней Греции высылка граждан, «опасных для государства», происходило после тайного голосования, в ходе которого имя кандидата на изгнание писалось на черепках. потока ко времени, за которое произошел разрыв, и «дернула» естествоиспытателя.

Ну а позже Сахаров и американец Макс Фаулер прославились изобретением устройств для преобразования энергии взрыва в электромагнитную — таких, в которых магнитный поток сжимается, а не выпускается.

Сам Андрей Дмитриевич отмечал, что мысли о возможности магнитной кумуляции (МК) еще раньше высказывались Я. Терлецким и В. Аркадьевым, но: «осуществление культуры МК стало возможным лишь тогда, когда возникла определенная культура обращения со сложными зарядами ВВ — кумулятивными, которые появились только во время Второй мировой войны, взрывными линзами (тогда же), с имплозивными зарядами. По существу, именно объект (имеется в виду центр разработки ядерного оружия — ВНИИ экспериментальной физики в г. Саров, ранее известный, как Арзамас-16) и ему подобные учреждения были наиболее подходящими для этих работ. В делах такого рода осуществление идеи — это даже не полдела, а все 99 %».

Следует добавить, что чрезвычайно важно представлять и порядки величин, существенных для реализации идеи. У Сахарова было и это преимущество, потому что в годы войны он был одним из создателей прибора для контроля бронебойных сердечников на патронном заводе. В основу работы этого прибора был положен скин-эффект.

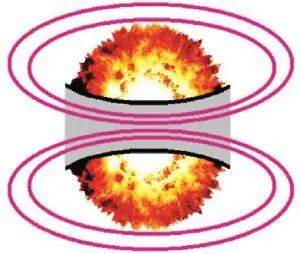

Фаулер — в США и Сахаров — в СССР предложили сжать взрывом металлическую трубку (лайнер), в которой заранее создавалось магнитное поле (рис. 4.9). Чтобы «впустить» внешнее поле, лайнер вначале делали разрезным (взрыв «захлопывал разрез»), но последующее сжатие происходило неравномерно, поэтому позже стали навивать катушку из множества изолированных проводков (рис. 4.10), изоляция которых передавливалась при взрыве.

Если сжатие лайнера такого имплозивного взрывомагнитного генератора (ИВМГ) происходит быстро, то большая часть потока не успевает уйти в проводник и индукция магнитного поля внутри лайнера «вынуждена» возрастать, чтобы компенсировать убывание площади сечения:

Е = E 0(S 0/S)λ 2

Ток I и магнитная энергия Е также при сжатии усиливаются, что следует из определения потока: I = I 0(L 0/L)λ 2= I 0(S 0/S)λ и Е = Е 0(L 0/L)λ , где подстрочные символы относятся к начальным значениям, а λ — доля потока, оставшегося свободным, не связанным в металле (коэффициент сохранения).

Существуют работы, посвященные расчету сохранения магнитного потока в ИВМГ, но автор не очень им доверяет, предпочитая определить все, что нужно, из осциллограмм. Чтобы объяснить, что это такое, не обойтись без экскурса в политику…
