Евгений Шанихин - Глубоководные аппараты (вехи глубоководной тематики)

Первым, в 1982 г., "творческая мастерская" проводила на заслуженный отдых своего старейшину Г.Г. Кацмана, а год спустя он умер от болезни сердца. Это был опытный конструктор, эрудит в технике и эстет в жизни, верный товарищ и заботливый муж и отец.

В начале 80-х гг. у Ю.К.Сапожкова также была обнаружена ишемическая болезнь сердца, но он не ушел на отдых, а самоотверженно пытался довести строящиеся проекты до сдачи их заказчику. "Творческая мастерская" всеми силами пыталась оградить его от перегрузок и командировочных стрессов, но в ночь на 14 апреля 1986 г. натруженное сердце остановилось. Это стало большой потерей "творческой мастерской" и глубоководной тематики в целом. Из жизни ушел основатель школы проектирования глубоководных обитаемых технических средств освоения океана, главный конструктор 1-го поколения отечественных обитаемых ГА.

Незавершенные им работы продолжила его "творческая Мастерская", возглавляемая двумя его заместителями – А.В.Косидло и мною. Первому необходимо было продолжить обеспечение строительства на Ленинградском Адмиралтейском объединении двух серийных ГА 1-го поколения "Поиск-2" и опытного аппарата 2-го поколения "Персей- 4", а второму предстояло завершать испытания на Камчатке опытного "Поиск-6", которые, по своей сути, стали опытной эксплуатацией последнего. С 1986 г. Ленинградское Адмиралтейское объединение начало вести ремонт и модернизацию опытного ГА "Поиск-2", и бюро вынуждено было постоянно держать в Севастополе, по месту базирования ГА, бригаду конструкторов технического сопровождения, руководить работой которой приходилось мне и B.C. Комарову. В ее работах активное участие принимали члены "творческой мастерской" П.И.Андреев, Е.А.Гришенков и В.Г.Низовский.

Общее руководство работами "творческой мастерской" в бюро осуществлял главный конструктор 2-го направления В.И.Баранцев, а с конца 1987 г. "творческая мастерская" была объединена с группой главного конструктора В.Г. Маркова, который был назначен главным конструктором проектов 1825,1832,1841 и 1906, осуществляя по ним практически только административные функции.

За 25 лет своего существования (с 1965 по 1990 г.) "творческая мастерская" главного конструктора Ю.К.Сапожкова разработала основы конструкторской школы проектирования отечественных глубоководных технических средств, впервые в отечественном судостроении разработала проекты и обеспечила постройку 1-го поколения глубоководных обитаемых технических средств с глубиной погружения 2000 м в 1970 г. и 6000 м в 1985 г., заложила основы создания 2-го поколения глубоководных обитаемых технических средств освоения океана, воспитала поколение специалистов-глубоководников в отечественном судостроении.

Из коллектива "творческой мастерской" вышли видные специалисты-подводники: генеральный конструктор глубоководных комплексов освоения океана, Герой РФ, академик Ю.М. Коновалов, генеральный конструктор дизель-электрических подводных лодок 3-го и 4-го поколений академик Ю.Н.Кормилицын, главный конструктор проектов плавучих буровых установок B.C.Комаров.

Н.П.Павлинов – наблюдающий от ВМФ, впоследствии – конструктор, участник разработки “Поиска-2”

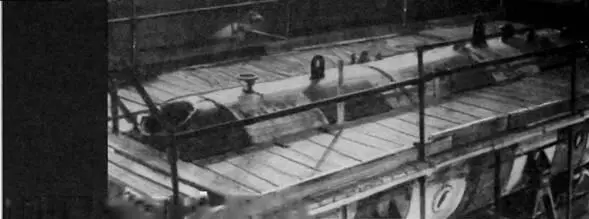

Прочный корпус “Севера-2” на стапеле

Итак, с начала 1966 г. ЛПМБ "Рубин" совместно с соисполнителями приступило к разработке технического проекта 1825, принципиально нового для отечественного судостроения глубоководного обитаемого плавучего технического средства, способного в любой точке Мирового океана, свободной от льда, погружаться с борта судна-носителя для выполнения работ по своему назначению на глубинах до 2000 м.

При этом за бюро закреплялась только часть проблемы – технический проект глубоководного обитаемого аппарата, в то время как разработку проекта судна-носителя со всем необходимым техническим обеспечением заказчик оставил за собой, предполагая переоборудование одного из строящихся по конструкторской документации ОКБ "Морсудопроект” промыслового судна Минрыбхоза проекта 394 главного конструктора А.И.Панаева в судно-носитель проекта 394Б по нашим техническим требованиям.

Коллектив ЛПМБ "Рубин", старейшего разработчика отечественных подводных лодок с четко отлаженной технологией проектирования и приспособленной структурой производственных подразделений, привык работать по установленным связям с соисполнителями проектов комплектующего оборудования. На многих верфях страны коллектив бюро вел конструкторское сопровождение строительства и сдачи отечественному флоту опытных и серийных боевых подводных лодок.

Теперь в производство бюро необходимо было внести инородное тело, проектирование которого не вписывалось в отлаженную технологию, структуру производственных отношений, установившиеся нормы и производственные связи. Если группа главного конструктора Ю.К.Сапожкова была теоретически подготовлена к проектированию глубоководных аппаратов, то конструкторам производственных отделов было не просто переключаться с тысячетонных субмарин на аппарат массой всего лишь в десятки тонн, с забортного давления в несколько десятков атмосфер на давление в сотни атмосфер, как это требовали условия эксплуатации.

Более того, если при проектировании подводной лодки с глубиной погружения до 400 м лимитирующим фактором при определении водоизмещения являются ее объемы, то для глубоководного аппарата с глубиной погружения свыше 1000 м таковым становится его масса. Отсюда требование строжайшей экономии масс корпусных конструкций, устройств и комплектующего оборудования.

Вместе с тем, в целях высокой безопасности экипажа должна быть обеспечена безусловная надежность. А это, прежде всего – заложенные в расчеты достаточные запасы прочности корпусных конструкций и конструктивное решение узлов прохода через стенки прочного корпуса. Первое обеспечивается экспериментами на моделях, второе – путем максимально возможного сокращения числа проходов через стенки прочного корпуса валов, штоков, труб и электрических кабелей.

Поэтому необходимо вынести за пределы прочного корпуса все, что может работать в воде под забортным давлением. Однако необходимость дистанционного управления вынесенным оборудованием приводит к увеличению числа электрических жил, проходящих в прочный корпус. Эта проблема может быть решена путем создания специальных конструкций вводов многожильных кабелей.
