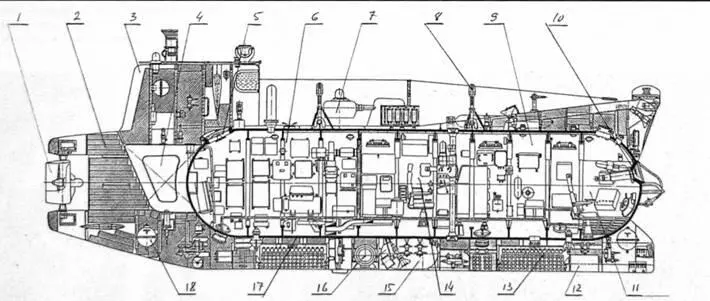

Общее расположение ГА “Север-2” после модернизации (продольный разрез). Цифрами обозначены: 1 – кормовая поворотная колонка; 2 – блок плавучести из сферопластика; 3 – ограждение входного люка; 4 – кормовая балластная цистерна; 5 – входной люк; 6 – кормовое помещение; 7 – вершкальные поворотные колонки; 8 – спуско-подъемное устройство; 9 – носовое помещение; 10 – носовые иллюминаторы; II – пост наблюдателя; 12 – контейнер с твердым балластом; 13 – контейнер основной аккумуляторной батареи; 14 – пост командира; 15 – уравнительно-заместительная цистерна; 16 – гидрокомнлекс; 17 – прочный корпус; 18 – дифферен тная цистерна

Для ухода ГА под воду и перехода в надводное положение была предусмотрена "лодочная" система погружения-всплытия, состоящая из двух бортовых цистерн главного водяного балласта, имеющих кингстоны в нижней части и кпапаны вентиляции в верхней части с дистанционно управляемым гидроприводом. Для продувания цистерн главного балласта предусматривалась система воздуха высокого давления, состоящая из баллона с давлением воздуха 400 кГс/см² , дистанционно управляемых электромагнитных клапанов, редукторов и трубопроводов.

Подводно-технические работы на всех рабочих глубинах предусматривалось проводить электрогидравлическим манипуляторным устройством. исполнительный орган которого, длиной 750 мм, имеющий 6 степеней свободы, и выдвижной лоток для хранения съемного инструмента и собранных образцов были размещены в носовой оконечности килевины в зоне, просматриваемой из иллюминаторов прочного корпуса.

Электрическое управление манипуляторным устройством производилось из прочного корпуса с помощью задающего органа, при этом питание гидроприводов исполнительного органа и выдвижного лотка предусматривалось от гидрокомплекса. Работы манипуляторным устройством предусматривалось проводить при покладке ГА на грунт или постановке на подводный якорь.

Таким образом, все вышеперечисленные бортовые системы и устройства ГА объединялись общей бортовой погружной системой гидравлики, состоящей из гидрокомплекса (насосный агрегат, включающий четыре масляных насоса с электроприводом), суммирующего гидроаккумулятора, гидрокомпенсатора, электромагнитных золотниковых коробок управления и соединительных трубопроводов. Вся система была размещена в килевине и имела только дистанционное управление из прочного корпуса.

Для наблюдения забортной обстановки и зоны работы манипуляторного устройства в носовой сферической переборке прочного корпуса была предусмотрена установка трех иллюминаторов из органического стекла диаметром в свету 140 мм и четырех иллюминаторов диаметром 60 мм. Зону обзора из иллюминаторов предполагалось освещать забортными световыми приборами, в том числе лампами-вспышками для производства фотосъемки.

В целях обеспечения высокой степени безопасности экипажа в аварийных ситуациях предусматривались: отдача контейнера с твердым балластом массой, равной массе воды в объеме уравнительной цистерны, путем подрыва из прочного корпуса пироболтов его крепления; открытие (таким же образом) затвора дифферентной системы для выпуска из нее ртути; наконец – крепление килевины к прочному корпусу специальным устройством с ручным приводом из прочного корпуса, обеспечивавшим ее аварийную отдачу.

Для обеспечения надежного прохода кабелей через обшивку' прочного корпуса была разработана типовая конструкция кабельного ввода и кабельного разъема высокого давления для силовых и слаботочных кабелей.

Управление всеми забортными системами и устройствами предусматривалось производить системой дистанционного и автоматического управления с пультов, размешенных в прочном корпусе. Эта система должна была обеспечивать как управление движением ГА с пульта капитана, так и управление бортовыми системами и устройствами с пульта бортинженера.

Для обеспечения подводной навигации была предусмотрена установка гидролокатора носового обзора, эхолота с самописцем, вертушечного лага, гирокомпаса, глубиномера, станции измерения скорости звука в воде и аппаратуры наведения на гидроакустический маяк. Все показывающие приборы этих навигационных систем предусматривалось устанавливать в зоне пультов капитана и бортинженера.

Для обеспечения надежной связи с судном-носителем была предусмотрена установка КВ – радиостанции с антенно-фидерным устройством для надводного положения и станции звукоподводной связи для подводного положения ГА.

Третьего члена экипажа – исследователя – предусмотрено было разместить в носу у иллюминаторов для управления манипуляторным устройством, зрительной трубой, светильниками, фотокамерой, гидрологическим комплексом для определения физических параметров воды, батометрами для взятия се проб и широкополосным магнитофоном для записи биошумов моря.

В составе средств жизнеобеспечения экипажа из трех человек был предусмотрен необходимый запас патронов регенерации воздуха на 72 часа, система вентиляции и кондиционирования воздуха в прочном корпусе.

Часть опытно-конструкторских работ была возложена на опытное производство бюро, возглавляемое А.А.Танклевским. Это были разработка, изготовление и стендовые испытания погружного оборудования системы гидравлики, водяного насоса, аварийных устройств, ртугно-масляной дифферентной системы, иллюминаторов, входного люка, электрогидравлического манипуляторного устройства и испытательной камеры высокого давления для проверки всего комплектующего оборудования ГА.

В макетной мастерской бюро на натурном макете "хозяин помещений" прочного корпуса Ф.Н.Нахтман проводил отработку размещения комплектующего оборудования, трассировку кабельных трасс и трубопроводов.

Вид на пульты управления ГА. Слева – пульт командира, справа бортинженера, за ними – наблюдателя

Кормовое помещение, вид на входной люк

Вид в корму с поста наблюдателя

Для разработки и поставки уникальных образцов комплектующего оборудования и материалов (которые уже кратко перечислялись) возникла необходимость привлечения большого количества предприятий различных министерств.
