Евгений Шанихин - Глубоководные аппараты (вехи глубоководной тематики)

В 1977-1978 гг. опытный ГА выполнил 11 погружений на глубины до 1000 м в Баренцевом море и Северной Атлантике для разведки скоплений рыб с помощью акустических станций и пробных тралений по определению уловистости тралов. За это же время головной аппарат выполнил 276 погружений на глубины до 2000 м в Индийском океане у берегов Мадагаскара и Сейшельских островов и 15 погружений у берегов Австралии и Индонезии.

В 1972 г. модель ГА "Север-2" демонстрировалась в павильоне рыбного хозяйства Всесоюзной выставки достижений народного хозяйства в Москве. За создание первого отечественного ГА золотую медаль участника ВДНХ получили главный конструктор ГА Ю.К.Сапожков. его заместитель Ю.Н.Кормилицын, начальник опытного производства А.А.Танклевский, главный строитель Д.Т.Логвиненко, главный наблюдающий А.Н.Дмитриев, первый капитан М.Н.Диомидов и слесарь Г. Н.Семенов.

В 1982 г. по требованию заказчика конструкторская документация проекта 1825 была передана Севастопольскому филиалу СЭКБ Промрыбфлота – владельцу опытного и головного ГА.

Об интенсивности использования ГА типа "Север-2" говорят эксплуатационные показатели на конец 1984 г., полученные от СЭКБ Промрыбфлота.

В 1985 г. головной ГА "Север-2бис" прошел средний ремонт. Опытный ГА "Север-2" требовал среднего ремонта и имел ограничение глубины погружения до 1200 м. После получения Украиной независимости оба ГА типа "Север-2" остались в Севастополе.

В.В.Пэдуре – главный конструктор Ново- Алмиралтейского завода

В связи с повышенными требованиями ТТЗ на проектирование ГА "Поиск-2", он, в какой-то мере повторяя 1825-й, значительно отличался от него как по принятым техническим решениям, так и по полученным характеристикам. В процессе разработки эскизного проекта 1832 выяснилось, что, с учетом установленных сроков строительства, прочный корпус может быть выполнен из той же вновь создаваемой стали АК-32, а материалом легких корпусных конструкций – стеклопластик на основе полиэфирных смол, к освоению которого приступило отечественное подводное кораблестроение.

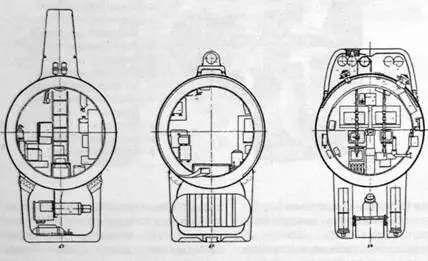

Для прочного корпуса приняли цилиндрическую оболочку, подкрепленную внутренними тавровыми шпангоутами, как наиболее исследованную прочнистами и отработанную технологами. Концевые переборки - традиционно полусферические, с вырезами, подкрепленными вварышами входного люка в корме и иллюминаторов в носу.

От применения сферопластика отказались ввиду неопределенности с его поставкой, а главное – из-за его ожидаемых неудовлетворительных характеристик намокания под давлением и удельного веса около 0,7 т/м³ , что превышало относительный вес прочного корпуса (0,6 т/м³ ).

Все это определило архитектуру аппарата с развитыми носовой и кормовой оконечностями, развитой килевиной и низкой надстройкой с кормовым ограждением входного люка, по типу американского ГА "Aluminaut". Архитектура определила и тип движительно-рулевого комплекса в составе маршевой кормовой поворотной в горизонтальной плоскости колонки с винтом фиксированного шага в насадке, вертикального винта регулируемого шага в насадке, установленного в надстройке вблизи мидельшпангоута, и подруливающего горизонтального устройства типа "винт фиксированного шага в трубе", в носовой оконечности.

Для экономии бортовых запасов электроэнергии (батареи погружных свинцово-кислотных аккумуляторов емкостью 680 А-ч в контейнерах в килевине) в качестве приводов гребных винтов были приняты асинхронные погружные электродвигатели переменного тока со статическими преобразователями тока мощностью на валу 6 и 10 кВт.

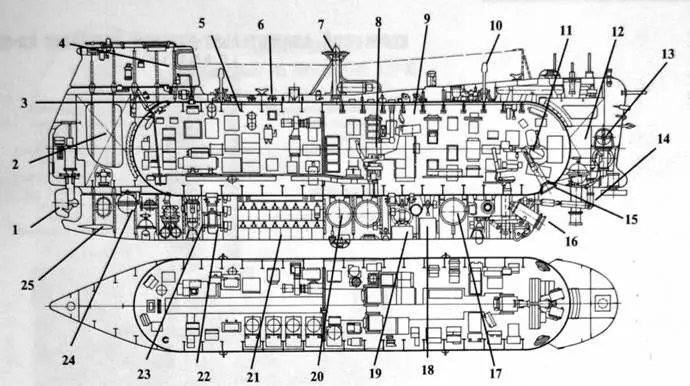

Общее расположение глубоководного аппарата “Поиск-2” проекта 1832. 1 – кормовая поворотная колонка; 2 – кормовая балластная цистерна; 3 – входной люк; 4 – ограждение входного люка; 5 – агрегатный отсек; 6 – прочный корпус; 7 – вертикальный винт регулируемого шага; 8 – пост командира; 9 – обитаемый отсек; 10 – спускоподъемное устройство; 11 – пост помощника командира по НИР; 12 – носовая балластная цистерна; 13 – горизонтальное подруливающее устройство; 14 манипуляторное устройство; 15 – носовые иллюминаторы; 16 – телевизионная камера; 17 – заместительная цистерна; 18 – контейнер твердого балласта; 19 контейнер вспомогательной аккумуляторной батареи; 20 – уравнительная цистерна; 21 – основная аккумуляторная батарея; 22 – насосный агрегат системы гидравлики; 23 – кормовой подводный якорь; 24 – кормовая дифферентная цистерна; 25 горизонтальный стабилизатор

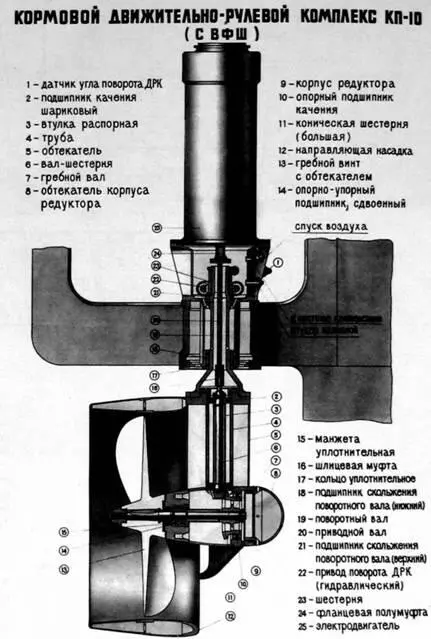

Кормовая двнжительно-рулевая колонка

Судовые системы (уравнительно-заместительная, дифферентная, погружения-всплытия, ВВД, гидравлики и жизнеобеспечения) принципиально были приняты аналогичными проекту 1825, только для регенерации воздуха в прочном корпусе предусматривалась установка новой, более экономичной системы для малых объемов, работающей как в основном, так и аварийном режимах.

Прочный корпус был разделен герметичной переборкой на два отсека – носовой, где размешался экипаж, и кормовой – агрегатный. В носовом отсеке были организованы три зоны: на левом борту – пост командира с пультом управления ГА и навигационными системами, на правом борту – пост его помощника по электромеханической части (ЭМЧ) с пультом управления всеми судовыми системами и связью, в носовой оконечности – пост помощника командира по научно-исследовательским работам (НИР), с которого производилось управление всем научно-исследовательским и поисковым оборудованием, а также манипуляторным устройством.

Управление аппаратом и бортовыми системами предусматривалось дистанционно (с пультов командира и его помощника по ЭМЧ) и автоматически. Кроме того, предусмотрели управление движением с выносного пульта, размещавшегося либо в ограждении входного люка, либо у пульта помощника командира по НИР. Автоматика обеспечивала управление глубиной погружения, стабилизацию заданной глубины погружения и у правления, курса стабилизации и все это на ходу и без хода. Предусматривалось ручное дистанционное управление разворотом кормовой колонки, дифферентом ГА, разворотом кормовой колонки и дифферентом в аварийном режиме, скоростью хода и глубиной погружения.

Ручное управление на ходу по курсу и глубине предусматривалось единой рукояткой управления, расположенной на пульте командира.
