Работы манипуляторным устройством должны были производиться из положения ГА на подводных якорях.

Подъем (доставка) грузов массой до 400 кг предусматривался при помощи грузового троса, карабин которого закреплен на ГА в районе зоны обслуживания манипулятора, путем откачки (приема) воды из заместительной цистерны.

В конструкторской практике при создании новых образцов подводной техники принято вводить в разрабатываемый объект одновременно не более 30 % принципиально новых технических решений, иначе вероятность получения положительных результатов значительно снижается, разрабатываемый объект требует тщательной отработки в эксплуатационных условиях и переходит в разряд "опытных".

"Творческая мастерская" главного конструктора Ю.К.Сапожкова, поддержанная наблюдением от ВМФ, вынуждена была пойти на риск введения в проект 1832 более 90 % принципиально новых для отечественного подводного судостроения технических решений, не подтвержденных опытом эксплуатации. Их успешная реализация в значительной степени зависела от большого количества соисполнителей проекта – разработчиков и поставщиков уникальных материалов и опытных образцов комплектующего оборудования ГА. Если все разработанные ранее проекты, кстати, к 1968 г. так и не реализованные в металле, были конструкторской "школой" накопления опыта проектирования, то для коллектива бюро и институтов отрасли, участвовавших в работах по проекту 1832, его разработка стала "высшей школой" или "университетом" конструкторской мысли в области глубоководной тематики .

Большой объем исследовательских работ был выполнен специалистами базовых институтов Минсудпрома с участием институтов ВМФ.

В декабре 1967 г. эскизный проект 1832 был завершен, рассмотрен и одобрен базовыми институтами отрасли и институтами ВМФ и утвержден совместным решением ВМФ и Минсудпрома без существенных изменений. Для разработки технического проекта 1832 необходимы были результаты разработки соисполнителями технических проектов комплектующего оборудования, иначе проект не был бы принят к рассмотрению. Практически весь год ушел на "раскачку" и понуждение соисполнителей к началу проектных работ.

Согласовывались частные технические задания, стоимости работ и заключались контрагентские договоры. Только к концу 1968 г. стали поступать первые технические проекты соисполнителей, которые необходимо было рассмотреть и дать свои замечания по их стыковке с проектом ГА в целом, а после устранения замечаний бюро и заказчика – утвердить.

Не дожидаясь результатов всех контрагентских технических проектов, в бюро велась разработка документации технического проекта 1832, которую удалось завершить в марте 1969 г. и направить на заключение базовым институтам отрасли и в институты ВМФ.

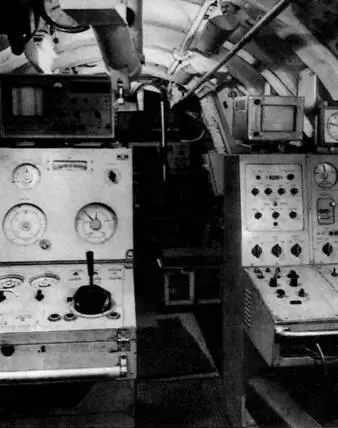

Пульты управления “Поиска-2”, слева – командира, справа – помощника по электромеханической части

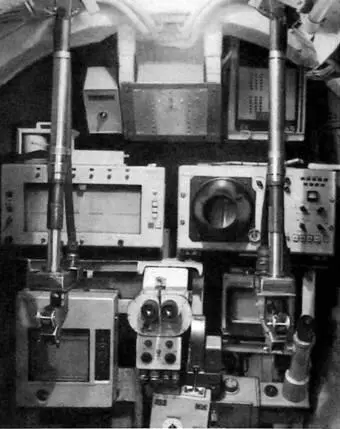

Пульт помощника командира по научно-исследовательской работе

Проект не был подтвержден модельными испытаниями прочного корпуса ЦНИИ им. акад. А.Н.Крылова по вине завода "Красное Сормово", не поставившего необходимых моделей; проектом погружных электродвигателей завода "Электросила"; проектом погружных электрических аккумуляторов НИАИ; проектом погружного насосного агрегата системы гидравлики ЦНИИ АГ и проектами научно-исследовательского оборудования, заказчиком которого был ВМФ.

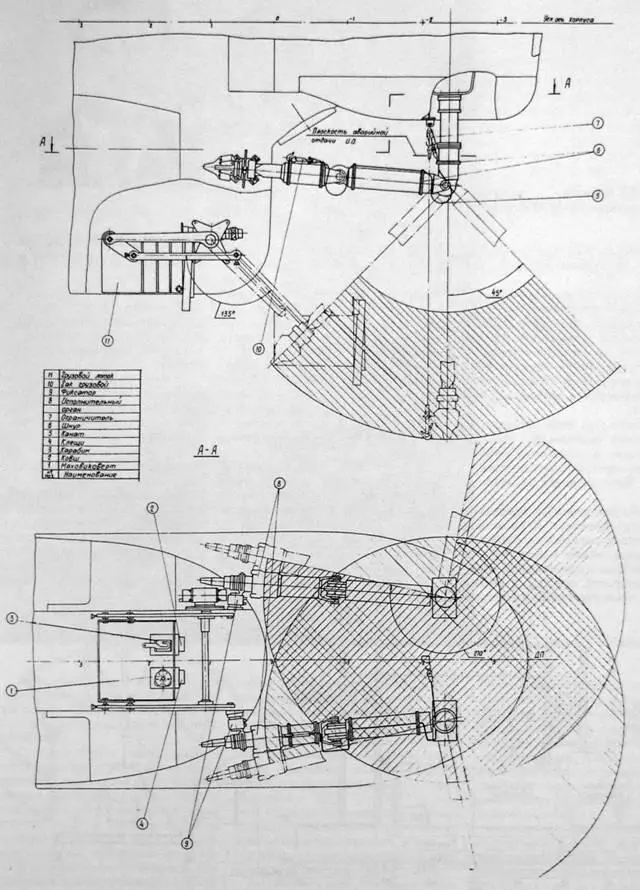

Манипуляторное устройство

После получения от соответствующих министерств-соисполнителей подтверждения заложенных в проект характеристик комплектующего оборудования, по которому не были завершены технические проекты, ВМФ и Минсудпром в мае 1969 г. своим решением утвердили технический проект 1832.

До конца года бюро, получив недостающие технические проекты, приступило к разработке рабочей конструкторской документации по заказу Ново-Адмиралтейского завода.

Общее расположение оборудования, трубопроводов и кабельных трасс отрабатывалось на натурном деревянном макете в макетной мастерской бюро и принималось макетной комиссией, состоящей из экипажа, представителей институтов ВМФ и промышленности. На натурных стендах опытного производства отрабатывались опытные образцы аварийных устройств, а в построенной камере высокого давления "ДК-320" (320 кГс/см² ) испытывались опытные образцы комплектующего оборудования.

Наблюдение от ВМФ за разработкой рабочей конструкторской и эксплуатационной документации было поручено военному представительству ВП 289 МО. Старшим наблюдающим по проекту 1832 был назначен О.В.Корытов.

В 1970 г. завод по заказным ведомостям, разработанным бюро, заказал материалы и комплектующее оборудование по договорам с контрагентами. Тем временем бюро закончило разработку эксплуатационной технической документации и вело конструкторское сопровождение работ по строительству опытного "Поиска-2".

О.В.Корытов – старший наблюдающий по проектам 1832 и 1906 от ВМФ

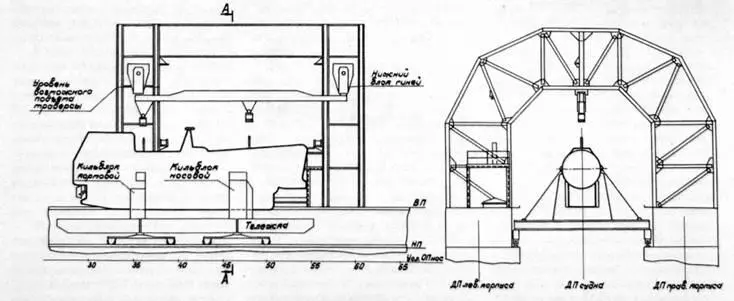

Схема установки “Поиска-2” на спасательном судне “Коммуна”

Строительство опытного "Поиска-2" началось в 1969 г. Ново-Адмиралтейским заводом по проекту 1832 и рабочей конструкторской документации, разработанной ЛПМБ "Рубин".

Отдел заводских строителей опытного ГА возглавлял главный строитель Д.Т.Логвиненко. В конце 1969 г. завод-строитель получил от Ижорского завода необходимый прокат и поковки, в марте 1970 г. сварил прочный корпус и провел его гидравлические испытания, в том числе наружным давлением, во вновь построенной плавучей док-камере "ДК-250". Корпус ГА был установлен в ангаре цеха 15, соседним с тем, где производилась сборка опытного "Севера-2". Опытный "Поиск-2" получил заводской номер 01650.

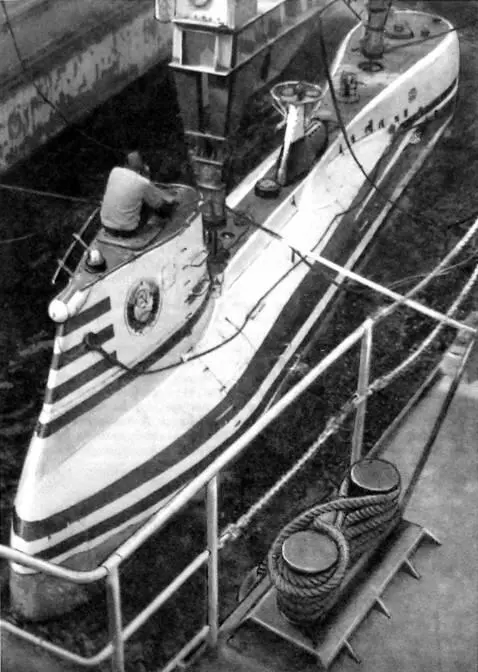

Спуск “Поиска-2” с “Коммуны"

Конструкторским обеспечением работ руководил главный конструктор завода В.В.Пэдуре. Приемку работ завода осуществляли офицеры ВП 208 МО.

С конца 1970 г. конструкторское сопровождение строительства опытного ГА осуществляло ЦПБ "Волна" в связи с передачей туда всех проектных работ. Группа технической помощи на заводе и производственные подразделения бюро под руководством Сапожкова и Кацмана оперативно решали технические вопросы, возникавшие при постройке ГА, и производили необходимую корректировку конструкторской документации.
